Types d’âmes de câbles en acier : comment FC, WSC et IWRC influent sur les performances

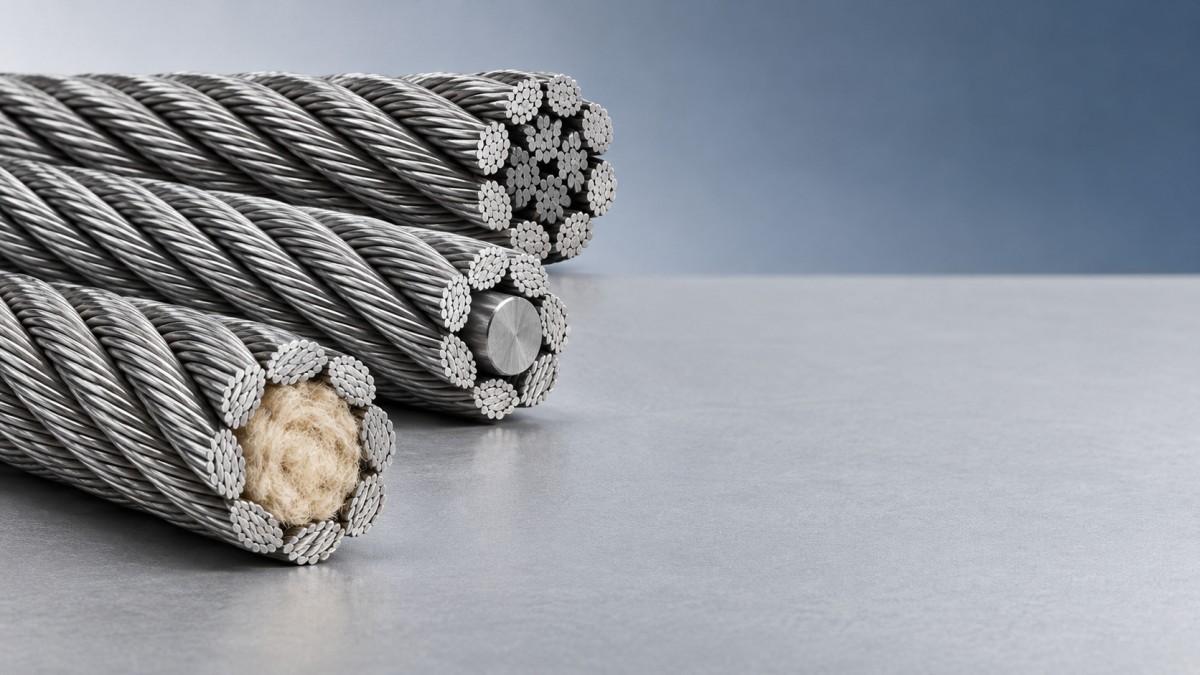

L’âme d’un câble en acier soutient les torons extérieurs et aide le câble à conserver sa forme sous charge. Les âmes en fibres (FC) privilégient généralement la flexibilité, tandis que les âmes métalliques assurent un soutien plus ferme contre l’écrasement et résistent mieux à la chaleur. Une âme en toron métallique (WSC) est constituée d’un seul toron d’acier ; une âme métallique indépendante (IWRC) est constituée d’un câble métallique complet de plus petit diamètre.

Ces différences sont importantes lorsque les câbles passent sur des réas, s’enroulent sur des tambours ou supportent une tension durable. Toutefois, le type d’âme à lui seul ne permet pas de déterminer si un câble convient à une application. Deux câbles de même diamètre et portant la même désignation d’âme peuvent présenter des forces de rupture, des comportements en flexion et des limites d’utilisation différents, car leur construction globale diffère.

Ce que désignent réellement FC, WSC et IWRC

L’âme se trouve à l’intérieur des torons qui l’entourent. Elle fournit un soutien interne lorsque ces torons sont soumis à une tension, à une flexion et à une pression latérale. Les âmes métalliques apportent également une section métallique qui supporte une partie de la charge de traction.

FC signifie âme en fibres. Elle peut être constituée de fibres naturelles ou synthétiques. Selon son matériau et sa préparation, l’âme offre un centre relativement souple et peut retenir du lubrifiant. Les âmes en fibres naturelles et synthétiques ne doivent pas être considérées comme interchangeables : leur réaction à l’humidité, leur comportement à la compression et leurs limites de température varient.

WSC signifie âme en toron métallique. Un seul toron de fils d’acier forme le centre. Dans une construction 7×7 typique, par exemple, six torons extérieurs entourent un septième toron. On rencontre couramment les WSC dans les câbles de petit diamètre, pour lesquels une construction métallique compacte est utile.

IWRC signifie âme métallique indépendante. Le centre est lui-même un câble constitué de plusieurs torons. Cela crée une structure de soutien métallique sous les torons extérieurs. Les IWRC sont largement utilisées lorsque des charges importantes, la pression sur le tambour ou la stabilité dimensionnelle rendent une âme en fibres inadaptée.

La différence entre WSC et IWRC est d’ordre structurel. Les deux sont des âmes métalliques, mais un toron unique et un câble intérieur complet n’ont pas le même comportement en flexion ni au contact. Leurs performances doivent être évaluées dans le cadre de la construction complète du câble.

La force de rupture et la capacité de travail sont deux vérifications distinctes

À caractéristiques comparables par ailleurs, une âme métallique augmente généralement la quantité de métal porteur et peut offrir une force minimale de rupture supérieure à celle d’une âme en fibres. Elle contribue également à soutenir les torons extérieurs lorsque la tension augmente. Il n’existe pas de gain de résistance universel applicable à tout remplacement d’une FC par une IWRC.

Pour qu’une comparaison soit valable, elle doit porter sur le même diamètre nominal, la même construction de câble, la même classe et la même spécification applicable. Comparer un câble FC doté d’une certaine disposition des torons extérieurs à un câble IWRC présentant une autre disposition ne permet pas d’isoler l’effet de l’âme.

La force minimale de rupture n’est pas la charge de travail admissible. La capacité de travail dépend également du coefficient de sécurité requis, des terminaisons, de la configuration de chargement et des exigences de l’équipement. Pour les élingues, la configuration d’élingage et l’angle de l’élingue influent aussi sur la capacité. Une classe de résistance à la traction plus élevée des fils ne suffit pas, à elle seule, à déterminer la capacité d’un ensemble fini.

Le passage à une IWRC doit donc entraîner une vérification de compatibilité. La masse du câble, sa rigidité, l’adéquation des terminaisons et son comportement dans les gorges existantes peuvent changer, même si le diamètre nominal reste identique.

La flexibilité ne signifie pas automatiquement une durée de vie en fatigue plus longue

Une âme en fibres peut rendre un câble plus facile à plier et à manipuler, ce qui est utile lorsque la souplesse est importante. Toutefois, la flexibilité lors de la manipulation et la résistance à la fatigue due aux flexions répétées sont deux propriétés différentes.

Lorsqu’un câble passe sur un réa, ses fils se plient et se redressent de façon répétée. Le diamètre des fils, la construction des torons, la lubrification, la tension du câble et le diamètre du réa influent tous sur la fatigue qui en résulte. Un câble contenant davantage de fils plus fins se plie généralement plus facilement qu’une construction comparable comportant moins de fils plus gros, même si les exigences en matière d’abrasion et d’écrasement peuvent favoriser une conception différente.

Le rapport entre le diamètre du réa et celui du câble, généralement exprimé par D/d, reste une vérification essentielle. Le changement d’âme ne peut pas compenser un diamètre de réa inadapté, des gorges usées, un mauvais alignement ou une flexion inversée importante. Un câble à âme métallique conçu pour un service intensif en mouvement peut durer plus longtemps qu’un câble plus souple lorsque sa construction complète est adaptée aux conditions d’utilisation.

De même, une IWRC ne rend pas automatiquement un câble résistant à la rotation. Le comportement en rotation dépend du sens de câblage et de la disposition des torons dans le câble complet. Les charges suspendues et les grandes hauteurs de levage nécessitent une évaluation distincte du couple et des caractéristiques de rotation.

La pression sur le tambour et la chaleur peuvent exclure une âme pourtant adaptée par ailleurs

Lors d’un enroulement multicouche, les couches supérieures du câble appuient sur les couches inférieures. Les croisements créent des pressions de contact concentrées. Si le soutien interne est insuffisant, le câble peut s’aplatir, les torons peuvent se déplacer et les dommages locaux peuvent s’accélérer.

Dans cette situation, l’IWRC est souvent privilégiée, car elle fournit un soutien interne plus ferme. Elle nécessite toutefois une géométrie de tambour adaptée, un enroulement contrôlé et une tension d’installation appropriée. Remplacer une FC par une IWRC ne corrigera pas les dommages dus à un mauvais enroulement ou à un profil de gorge inadapté.

La chaleur constitue une autre limite de sélection. Selon son matériau, une âme en fibres peut ramollir, se dessécher ou se détériorer d’une autre manière, réduisant ainsi le soutien sous les torons extérieurs. Les âmes métalliques évitent ce mécanisme particulier, mais les fils d’acier, le lubrifiant, les revêtements et les terminaisons ont eux aussi leurs propres limites de température. Le choix doit tenir compte de l’exposition réelle du câble, notamment de la chaleur localisée et de sa durée.

En milieu marin et humide, la protection contre la corrosion doit faire l’objet d’une attention équivalente. Les fibres naturelles peuvent retenir l’humidité, tandis que les fibres synthétiques présentent des caractéristiques d’absorption différentes. Les âmes métalliques peuvent subir une corrosion interne difficile à détecter depuis la surface. La galvanisation, une lubrification adaptée, le drainage et l’accès pour l’inspection doivent être pris en compte ensemble ; la désignation de l’âme ne suffit pas à établir la résistance à la corrosion.

Un fil central n’est pas la même chose qu’une âme en toron métallique

Les produits de petit diamètre illustrent un piège terminologique important. Une construction 1×7 se compose d’un fil central entouré de six fils. Il s’agit d’un seul toron : son fil central ne doit donc pas être classé comme WSC ou IWRC. Un toron devient une âme en toron métallique lorsqu’il sert de centre à un câble plus grand.

Lecâble en acier galvanisé 1x7 de 0.6-3.0mm de Shandong Faster Technology Co., Ltd., utilisé pour la suspension et les câbles de traction illustre cette distinction. Sa construction spécifiée et sa finition galvanisée conviennent à des applications telles que la suspension légère, les lignes porteuses et les câbles de traction pour le soutien d’installations, sous réserve de la charge requise et de la conception des terminaisons.

Cette construction ne doit pas être considérée comme un remplacement équivalent d’un câble souple en mouvement, simplement parce que les deux produits contiennent des fils d’acier. Les déplacements répétés sur de petites poulies nécessitent une évaluation de la fatigue en flexion et de la conception complète du câble. Le revêtement de zinc assure une protection contre la corrosion, mais ne garantit pas l’aptitude au levage ou à la flexion continue.

Éléments à inclure dans la spécification avant de choisir une âme

Commencez par les exigences de l’équipement concernant le câble et par la condition d’utilisation prédominante. La pression exercée lors d’un enroulement multicouche plaide en faveur d’un soutien interne plus ferme. En cas de flexions répétées, la conception des torons et la géométrie des réas sont déterminantes. La chaleur peut exclure certains matériaux de fibres. Pour les applications de traction d’ascenseur, l’interaction avec les gorges et le système de câbles spécifié déterminent également le choix.

Une spécification d’achat utile doit inclure :

• Construction complète : disposition des torons, type d’âme, type de câblage et sens de câblage.
• Exigences mécaniques : diamètre nominal, tolérance, classe du câble, force minimale de rupture et éventuelles limites d’allongement.
• Conditions de fonctionnement : plage de charge, cycles, géométrie des réas et du tambour, couches d’enroulement, température et exposition à la corrosion.
• Détails de l’assemblage : terminaisons, compatibilité des raccords et exigences de capacité.
• Documents de réception : norme applicable et édition, rapports d’inspection et traçabilité du lot fourni.

Pour comparer des fiches techniques fondées sur des normes, veillez à ce que la construction, la classe et la base de déclaration soient cohérentes. Une mention générale de certification ne peut remplacer une spécification mécanique propre au câble.

Lors d’un remplacement, consignez les signes de détérioration de l’ancien câble. Un aplatissement suggère un problème de soutien ou d’enroulement ; des ruptures dues à des flexions répétées orientent l’attention vers la construction et les réas ; une corrosion interne met en évidence les enjeux de protection et d’entretien. Utilisez ces éléments, conjointement aux exigences de l’équipement, pour choisir l’âme et le câble complet.
