Lire un catalogue de câbles métalliques : constructions, classes et force de rupture

Dans un catalogue de câbles métalliques, deux câbles peuvent avoir le même diamètre, mais des codes de construction, des classes de résistance et des forces minimales de rupture différents. Lorsqu’on compare des options pour un dispositif de suspension, un câble de traction ou un composant de machine, considérer ces références comme interchangeables peut conduire à choisir un câble qui s’adapte physiquement, mais se comporte de manière incorrecte sous charge ou lors de flexions répétées.

Lisez chaque référence dans l’ordre suivant : construction et âme, diamètre, matériau et finition, classe de résistance, puis force minimale de rupture et norme applicable. La construction décrit l’assemblage du câble ; la classe indique le niveau de résistance spécifié ; la force minimale de rupture correspond à un seuil de force pour le câble. Aucun de ces éléments, pris isolément, ne détermine la limite de charge d’utilisation d’un assemblage installé.

Décodez la construction avant de comparer la résistance

Un code de construction décrit généralement la disposition des torons et des fils. Dans une désignation simple telle que 6×19, le premier chiffre indique six torons, tandis que le second indique dix-neuf fils par toron. Toutefois, un catalogue peut utiliser la mention « classe 6×19 » pour regrouper plusieurs constructions présentant des nombres réels de fils différents. Vérifiez si la référence indique une construction précise ou une classe de construction.

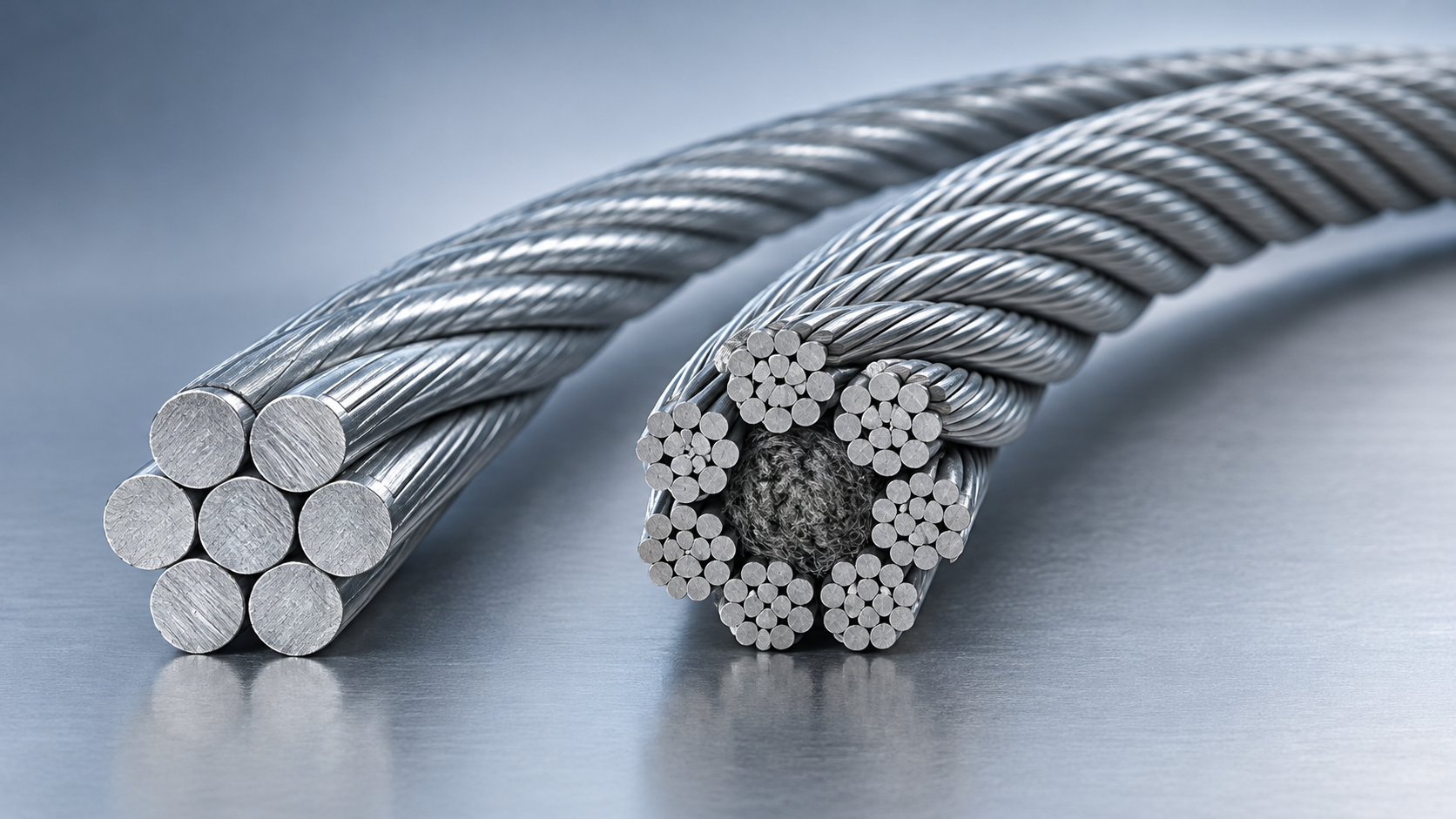

1×7 désigne une disposition plus simple : un toron composé de sept fils, avec six fils extérieurs autour d’un fil central. Bien que les fournisseurs le répertorient couramment parmi les câbles métalliques, il s’agit d’un toron unique et non d’un câble multitorons. Cette distinction est importante pour évaluer sa flexibilité et son aptitude à se déplacer autour de poulies.

À diamètre comparable et pour des conceptions classiques, les constructions comportant davantage de fils plus fins offrent généralement une meilleure flexibilité et une meilleure résistance aux flexions répétées. Les constructions ayant moins de fils extérieurs, mais plus gros, peuvent offrir une meilleure résistance à l’abrasion, mais sont généralement moins flexibles. Il s’agit de principes de présélection, et non de garanties : la conception de l’âme, la disposition des fils, la lubrification et les conditions d’utilisation influent également sur les performances.

Les lettres associées à la construction apportent des informations supplémentaires :

• FC : âme en fibres, qui soutient les torons extérieurs et peut retenir le lubrifiant.
• IWRC : âme métallique indépendante, constituée d’un câble distinct qui soutient les torons extérieurs.
• WSC : âme en toron métallique, c’est-à-dire un toron et non un câble indépendant.
• S, W ou F : désignent généralement des dispositions de type Seale, Warrington ou à fils de remplissage au sein des torons.

Les abréviations relatives à l’âme ne sont pas des classes de résistance. De même, le sens et le type de toronnage décrivent la façon dont les fils et les torons sont enroulés, et non leur résistance mécanique. Lors du remplacement d’un câble sur un équipement existant, respectez les spécifications de l’équipement plutôt que de choisir uniquement en fonction du diamètre et de la force de rupture. Le comportement en rotation, le sens d’enroulement et la compatibilité avec les tambours ou les réas peuvent être déterminants.

La désignation du matériau, le revêtement et la classe de résistance sont des champs distincts

Une référence de catalogue peut indiquer simultanément acier au carbone, galvanisation et classe 1770. Ces éléments décrivent des caractéristiques distinctes. L’acier au carbone identifie la famille de matériaux ; la galvanisation désigne un traitement de surface au zinc ; 1770 indique la classe de résistance spécifiée par la norme applicable.

Les classes telles que 1570, 1770 et 1960 sont généralement exprimées en N/mm², unité numériquement équivalente au MPa. Elles correspondent à des classifications de résistance à la traction des fils, et non à des valeurs de charge admissible. La norme applicable au câble définit le lien entre la classe et les exigences relatives aux fils ainsi que les performances du câble fini.

Les désignations de matériaux telles que 45#, 60#, 65# et 70# ne remplacent pas ces classes de résistance. Une désignation de matériau, à elle seule, ne détermine pas la force minimale de rupture du câble fini. Le tréfilage, le traitement, la construction et la norme spécifiée contribuent tous à l’exigence finale.

Une classe de résistance supérieure peut augmenter la force de rupture pour un diamètre et une construction donnés, mais elle n’améliore pas automatiquement la résistance à la corrosion ni la tenue à la fatigue due aux flexions. Il convient également de distinguer les finitions galvanisées à chaud des finitions électrozinguées. Lorsque l’exposition est un facteur important, renseignez-vous sur les exigences de revêtement spécifiées ; la seule mention « galvanisé » ne permet pas de déterminer la durée de vie en milieu marin.

Considérez la force de rupture comme un seuil spécifié, et non comme une charge utilisable

La force minimale de rupture, parfois appelée charge minimale de rupture, est la force minimale spécifiée pour le câble dans les conditions d’essai applicables. Elle est généralement indiquée en kilonewtons (kN). La force de rupture mesurée lors d’un essai constitue un résultat distinct et peut dépasser l’exigence minimale.

Il ne faut pas confondre force et masse. Un kilonewton équivaut à 1 000 newtons ; ce n’est pas une tonne. Même si une force peut être convertie en masse suspendue équivalente sous l’effet de la gravité, cette conversion ne donne pas une capacité de levage sûre.

La limite de charge d’utilisation est propre à l’usage prévu ou à l’assemblage homologué. Pour la déterminer, il faut appliquer le coefficient de conception pertinent et tenir compte des terminaisons, de la géométrie de charge, des charges dynamiques, des flexions et des autres conditions de service. Diviser la force de rupture indiquée au catalogue par un coefficient supposé ne suffit pas pour approuver une configuration de levage.

Les terminaisons nécessitent une attention particulière. La force de rupture d’un câble nu ne s’applique pas automatiquement à un assemblage fini équipé de serre-câbles, de raccords sertis, de douilles ou d’autres terminaisons. Leur adéquation et leur efficacité doivent être établies pour le câble et la conception d’assemblage concernés.

Exemple de petit diamètre : pourquoi la colonne consacrée à la norme est importante

Pour les applications statiques de suspension ou de traction, le câble métallique galvanisé 1x7 de 0,6 à 3,0 mm pour suspension et traction constitue un exemple utile d’interprétation de catalogue. Les informations fournies décrivent un toron à sept fils, des diamètres de 0,6 à 3,0 mm, des finitions galvanisées à chaud ou électrozinguées, et des options de résistance de 1570, 1770 et 1960 MPa.

Le tableau fourni présente différentes valeurs de force minimale de rupture sous différentes rubriques de normes. Les valeurs ci-dessous illustrent pourquoi la norme doit rester associée à chaque valeur :

Ces valeurs reprennent les données produit fournies ; elles ne constituent pas une vérification indépendante de la conformité. Avant de définir la spécification, confirmez la norme et l’édition applicables au câble proposé, si cette norme s’applique à la construction et à la dimension exactes, ainsi que la valeur garantie par le fabricant. Ne choisissez pas simplement la valeur la plus élevée parce qu’elle figure sur la même ligne.

Les indications d’application doivent également être interprétées avec précaution. « Fil de suspension pour éclairage » ou « fil porteur » indique une utilisation potentielle, et non une charge admissible approuvée. Un toron 1×7 peut convenir à un élément tendu relativement rectiligne, tandis qu’un câble de commande passant régulièrement autour de petites poulies nécessite une évaluation distincte de sa flexibilité et de sa résistance à la fatigue. La galvanisation ne supprime pas cette différence.

Transformez la ligne du catalogue en une spécification comparable

Lorsque vous demandez des devis, reprenez la spécification complète au lieu de ne communiquer que le diamètre et la classe de résistance. Sinon, les fournisseurs risquent de proposer des câbles qui semblent équivalents, mais diffèrent par leur construction, leur revêtement, leur âme ou leur force de rupture garantie.

1. Définissez les conditions de service : indiquez si le câble reste statique, exerce une traction intermittente ou subit des flexions répétées sur des réas. Précisez l’environnement et les exigences pertinentes de l’équipement.
2. Identifiez le câble : indiquez le diamètre nominal, la construction, l’âme, les exigences de toronnage, le matériau, la finition et la classe de résistance. Pour un câble revêtu, distinguez le diamètre de l’acier du diamètre total avec revêtement.
3. Référencez la valeur de résistance : demandez la force minimale de rupture en kN, en précisant la norme et son édition applicables, plutôt qu’une « capacité de charge » sans explication.
4. Précisez l’assemblage : spécifiez les raccords, le mode de terminaison, la longueur finie et toute classification d’assemblage ou documentation d’essai requise.

Pour le levage, les ascenseurs, les applications impliquant des personnes ou les équipements soumis à des exigences précises concernant les câbles, appliquez la spécification de l’équipement et les exigences de sécurité en vigueur avant d’approuver un remplacement. Si un catalogue ne précise pas clairement la construction, la norme ou la force de rupture, demandez des éclaircissements au fabricant avant de comparer les résistances, et non après l’installation.
