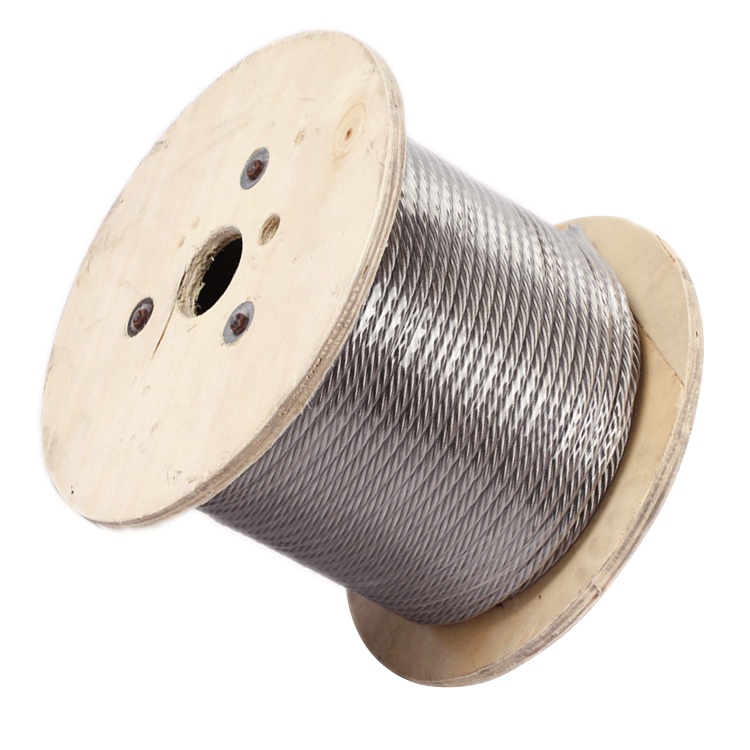

Notions de base sur les câbles en acier : pourquoi la charge de rupture n’est pas la charge maximale d’utilisation

Une fiche technique de câble en acier indique une force de rupture de 100 kN. Cela signifie-t-il qu’il peut soulever en toute sécurité une charge proche de 100 kN ? Non — et l’écart ne se résume pas à une simple marge de prudence. La résistance à la rupture décrit la résistance à la défaillance dans des conditions d’essai spécifiées. La charge maximale d’utilisation (CMU) décrit la charge maximale autorisée pour un produit, une configuration et des conditions de service définis.

Pour toute personne qui compare des câbles destinés au levage, aux travaux maritimes, à la construction ou à l’exploitation minière, cette distinction est importante. Un câble ne travaille pas seul : les terminaisons, les crochets, les angles d’élingage, la flexion, l’usure et le mouvement de la charge influent tous sur les efforts qu’il doit supporter. Comprendre les chiffres permet de poser les bonnes questions avant un achat et d’éviter de prendre une valeur de laboratoire pour une autorisation de levage.

Ce que révèle réellement la résistance à la rupture d’un câble en acier

Un câble en acier est constitué de fils assemblés en torons, eux-mêmes enroulés autour d’une âme. Sa résistance dépend de bien plus que de son diamètre. La classe de résistance à la traction des fils, la construction, la section métallique, le type d’âme et la qualité de fabrication influent tous sur ses performances.

Les documents des fournisseurs peuvent employer des termes tels queforce minimale de rupture, charge minimale de rupture ou force de rupture effectivement mesurée. Ces notions sont liées, mais ne sont pas interchangeables :

• Force minimale de rupture : force minimale spécifiée qu’un câble neuf doit atteindre selon les exigences d’essai applicables.
• Force de rupture réelle : résultat obtenu lorsqu’une éprouvette donnée est soumise à une traction jusqu’à rupture.
• Charge maximale d’utilisation (CMU) : charge maximale attribuée à un produit pour des conditions d’utilisation spécifiées.

Un résultat d’essai supérieur au minimum spécifié n’autorise pas une charge d’utilisation supérieure. De même, la résistance d’un câble neuf ne renseigne pas sur la capacité restante d’un câble ayant subi de la corrosion, un écrasement ou de la fatigue.

Vérifiez également les unités. La force de rupture est généralement exprimée en kN, tandis que la CMU peut être indiquée en kilogrammes ou en tonnes de masse supportée. La résistance à la traction du fil, exprimée en N/mm², est une valeur de contrainte du matériau, et non la capacité de levage du câble fini.

Pourquoi un coefficient de sécurité fait la différence entre la rupture et l’utilisation courante

Un coefficient de sécurité établit une relation entre une résistance à la rupture définie et une charge de travail admissible. Dans un calcul simplifié :

Force de travail admissible = force minimale de rupture applicable ÷ coefficient de sécurité requis

Supposons qu’un câble neuf présente une force minimale de rupture de 100 kN. Si les exigences applicables imposent un coefficient de sécurité de 5 pour l’application concernée, le résultat simplifié est de 20 kN. Cela correspond approximativement à la force gravitationnelle exercée par une masse de 2,04 tonnes, et non à une capacité de levage de 10 tonnes.

Il s’agit d’un exemple, et non d’une recommandation de capacité nominale. Le coefficient de sécurité requis varie selon l’application, l’équipement, la norme et la juridiction. Un câble de levage de grue, un câble de suspension d’ascenseur et une élingue de levage fabriquée ne peuvent pas automatiquement être dimensionnés selon la même règle.

Pour un ensemble, le calcul doit également tenir compte de ses raccordements et de sa configuration. Si une terminaison ne permet pas de développer toute la résistance du câble, la base de résistance applicable change. Les accessoires peuvent imposer une limite encore plus basse. La capacité nominale documentée de l’élingue finie est donc plus utile qu’un calcul effectué à partir d’un câble nu figurant dans un catalogue.

Un coefficient de sécurité ne constitue pas une réserve de capacité disponible pour des surcharges occasionnelles. Il fait partie des principes d’ingénierie qui encadrent une utilisation sûre ; il ne rend acceptables ni les charges dynamiques ni les équipements endommagés.

La charge exercée sur un câble ne correspond pas toujours au poids soulevé

Une charge suspendue peut sembler immobile alors que ses différents brins d’élingue sont soumis à une tension étonnamment élevée. La géométrie en est souvent la cause.

Les angles d’élingage modifient la tension dans les brins

Pour un levage idéal et symétrique à deux brins avec une répartition égale de la charge, la tension dans chaque brin peut être illustrée ainsi :

Tension dans un brin = poids de la charge ÷ (2 × sin θ), où θ est l’angle de chaque brin par rapport à l’horizontale.

À 60° par rapport à l’horizontale, chaque brin supporte environ 58 % du poids de la charge. À 30°, chacun supporte une tension égale au poids total de la charge. Plus les brins sont à plat, plus leur tension augmente rapidement.

Cette équation explique le principe, mais ne remplace pas le tableau de charges nominales du fabricant de l’élingue. Des brins de longueurs inégales, un centre de gravité décalé ou des points d’accrochage inadaptés peuvent invalider l’hypothèse d’une répartition égale.

Quatre brins ne garantissent pas une répartition égale de la charge

Une élingue à quatre brins offre plusieurs points d’accrochage et peut améliorer la stabilité, mais il ne faut pas supposer que chaque brin supporte exactement un quart de la charge. De faibles différences de longueur, de rigidité de la charge et de géométrie des points d’accrochage peuvent entraîner une charge bien plus importante sur certains brins que sur d’autres. Les méthodes de calcul applicables peuvent donc retenir un nombre de brins porteurs effectifs inférieur au nombre de brins réellement présents sur l’ensemble.

À titre d’exemple, Shandong Faster Technology Co., Ltd. propose l’Élingue câble en acier à 4 brins, en acier au carbone, avec crochets à œil à linguet pour levage de charges lourdes. Ses quatre brins de câble monotoron sont reliés par un maillon maître oblong. Ils sont munis d’yeux protégés par des cosses-cœurs et réalisés par épissure mécanique, avec des crochets à linguet à leurs extrémités. Ces composants forment un ensemble de levage utilisable, mais sa charge admissible doit toujours être déterminée d’après la capacité nominale documentée de l’ensemble pour les angles et conditions prévus, et non en additionnant les résistances à la rupture des quatre câbles.

Les linguets des crochets contribuent à maintenir le raccordement ; ils ne sont pas des éléments porteurs et ne rendent acceptables ni le chargement latéral ni le chargement en pointe.

Les mouvements ajoutent des efforts supplémentaires

Une accélération brusque, une reprise soudaine du mou ou une tentative de libérer une charge bloquée peuvent produire des efforts bien supérieurs au poids statique de la charge. Les mouvements d’un navire et le balancement des charges ajoutent d’autres incertitudes. Lorsque des charges dynamiques sont prévues, l’équipement et le mode opératoire doivent faire l’objet d’une évaluation spécifique, plutôt que d’une réduction informelle de la capacité indiquée au catalogue.

Les points faibles possibles de l’ensemble complet

Même un câble correctement choisi peut être fragilisé par son mode de raccordement ou de cheminement. Ces détails méritent attention avant de prendre le diamètre comme seul critère d’achat :

• Terminaisons : les boucles avec manchons, les épissures, les culots et les serre-câbles sont soumis à des exigences de montage et présentent des rendements différents. Utilisez la méthode approuvée et la capacité documentée.
• Flexion : les petites poulies, les tambours ou les axes peuvent imposer de fortes contraintes de flexion. Le rapport entre le diamètre de courbure et celui du câble influe sur les performances et la durée de vie en fatigue.
• Configuration d’élingage : les configurations en ligne droite, en panier et en étranglement présentent des capacités et des limites différentes.
• Contact avec la charge : les arêtes vives et les faibles rayons de contact peuvent endommager le câble. Une protection adaptée et une configuration approuvée peuvent être nécessaires.
• État : des fils rompus, la corrosion, des pliures, l’écrasement et l’exposition à la chaleur peuvent imposer le retrait du service selon les critères d’inspection applicables.

Le choix de l’âme compte également. Une âme métallique indépendante offre généralement une meilleure résistance à l’écrasement et un allongement moindre qu’une construction comparable avec une âme en fibres. Toutefois, aucun des deux types d’âme ne suffit à déterminer la CMU. De même, la galvanisation ou un revêtement plastique n’autorise aucune charge supplémentaire ; les revêtements peuvent aussi rendre plus difficile la détection d’une détérioration sous-jacente.

Questions à poser pour comparer des câbles en acier

La bonne question n’est pas simplement « Quelle est la résistance de ce câble ? », mais « Quelle est la capacité nominale de ce produit dans ma configuration réelle ? » Demandez au fournisseur :

• Le diamètre du câble, sa construction, le type d’âme, le matériau et la force minimale de rupture spécifiée.
• La norme applicable et la base de calcul du coefficient de sécurité.
• La CMU de l’ensemble fini, y compris les angles d’élingage et les configurations d’élingage autorisés.
• Les détails des terminaisons ainsi que les crochets et maillons maîtres compatibles et de capacité nominale appropriée.
• Une identification traçable, les documents justificatifs et les consignes d’inspection.

Shandong Faster fabrique des câbles en acier et des élingues sur mesure, notamment en câble galvanisé, en acier inoxydable et à revêtement plastique, avec des diamètres compris entre 1 et 20 mm. Pour un ensemble sur mesure, il est plus utile de communiquer le poids de la charge, son centre de gravité, l’écartement des points d’accrochage, la longueur requise des brins et l’environnement d’utilisation que de demander uniquement une résistance à la rupture particulière.

La distinction essentielle est simple : la résistance à la rupture décrit un seuil de défaillance ; la CMU définit une charge de travail autorisée dans des conditions spécifiées. Choisissez en fonction de la capacité nominale documentée de l’ensemble complet, vérifiez que la configuration de levage correspond à cette capacité et tenez compte de l’état du matériel et des inspections. Le chiffre le plus élevé sur une fiche technique est rarement celui qui doit guider le levage.
