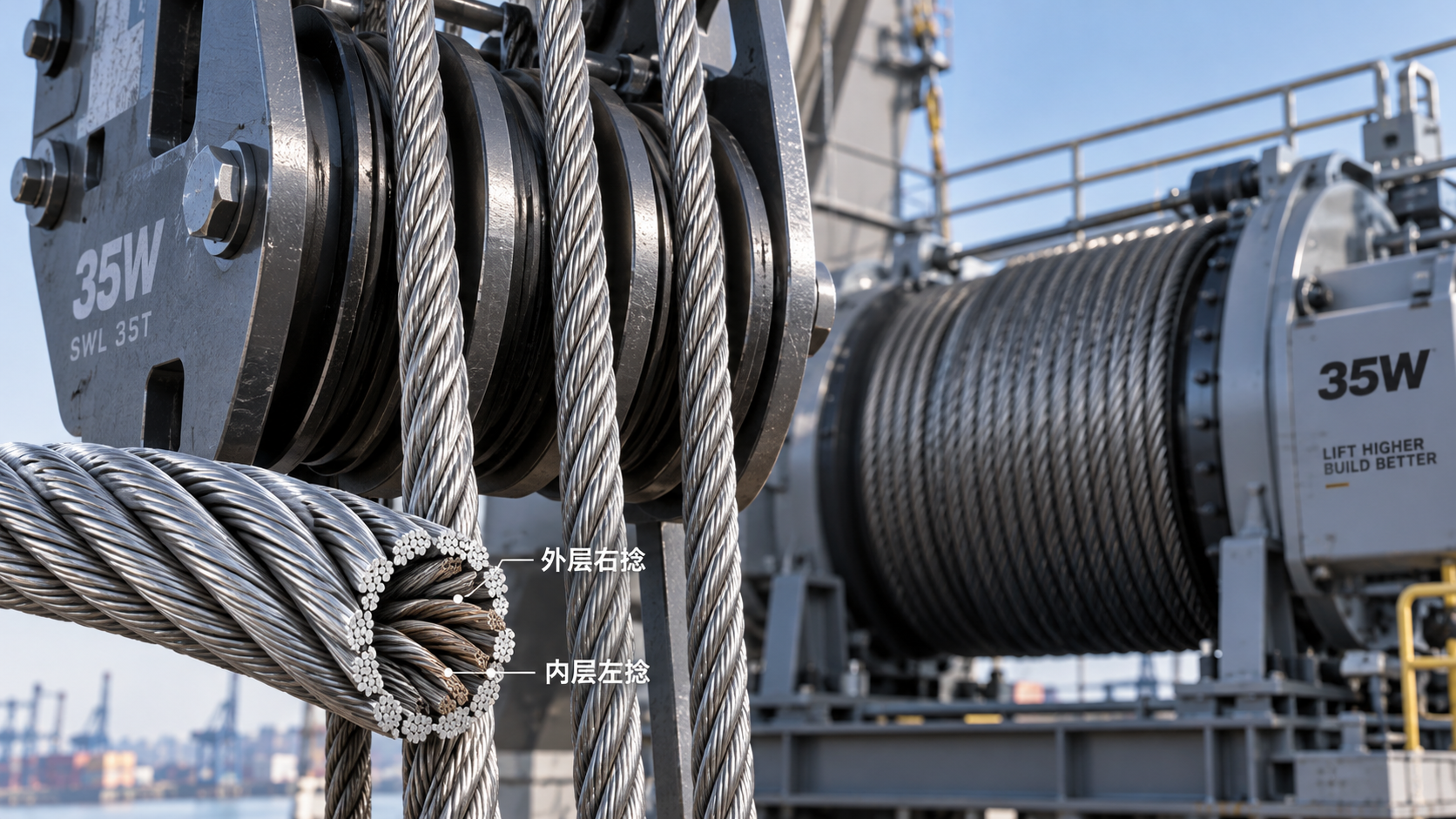

Câble en acier 35Wx7 pour grues de grande hauteur : résistance à la rotation et utilisation d’un émerillon

Un câble acier 35Wx7 peut limiter la rotation de la charge sur une grue à grande hauteur de levage, mais la seule désignation de sa construction ne suffit ni à établir son adéquation ni à autoriser l’utilisation d’un émerillon. Les éléments déterminants sont les caractéristiques de rotation du câble concerné, sa compatibilité avec le mouflage et le système de tambour de la grue, ainsi que les restrictions d’utilisation écrites du fabricant.

Cette distinction est importante, car un câble dont les extrémités sont immobilisées se comporte différemment d’un câble autorisé à tourner librement. Un émerillon modifie cette condition aux extrémités : il peut réduire le couple transmis, mais un câble inadapté risque de redistribuer la charge entre ses torons internes et externes lorsqu’il tourne. La résistance à la rotation et la compatibilité avec un émerillon doivent donc être évaluées séparément.

Ce que change la construction 35Wx7

Cette désignation décrit un câble multitoron constitué de torons comportant nominalement sept fils. Le « W » indique généralement une disposition Warrington, mais le plan de construction du fournisseur doit préciser la disposition exacte des torons et la convention de désignation utilisée. Une désignation de catalogue ne constitue pas une spécification complète de la géométrie interne, du compactage, des nuances de fils ou du procédé de fabrication.

Les constructions à résistance à la rotation utilisent des sens de câblage opposés dans différentes couches de torons. Sous tension, ces couches génèrent des couples opposés, ce qui réduit le couple net transmis à la charge ou à l’extrémité du câble. L’équilibrage effectif dépend de bien plus que du nombre de torons : les pas de câblage, les diamètres des torons, les conditions de contact et le partage de la charge ont tous une influence.

C’est pourquoi deux câbles vendus sous des descriptions de construction similaires n’ont pas nécessairement le même comportement en rotation. Les versions compactées et non compactées peuvent également différer par leur section métallique, les contraintes de contact, la force de rupture et le comportement en flexion. Leur adéquation ne peut pas être déduite du seul diamètre nominal.

Les paramètres de performance à examiner sont le couple développé lorsque la rotation est empêchée et le déplacement angulaire lorsque la rotation est autorisée. « Résistant à la rotation » ne signifie ni couple nul, ni rotation nulle, ni immunité aux perturbations structurelles.

Pourquoi la hauteur de levage rend la rotation résiduelle importante

Une faible tendance à la rotation peut devenir importante en service sur une longue longueur de câble suspendue. À tension et réponse en rotation par unité de longueur comparables, une plus grande longueur libre peut accumuler un déplacement angulaire supérieur. La stabilité du moufle inférieur à faible hauteur d’essai ne suffit donc pas à démontrer son aptitude à fonctionner à la hauteur de travail maximale de la grue.

Dans un palan à plusieurs brins, le problème peut se manifester par la rotation du moufle inférieur et l’entortillement des brins de câble adjacents, phénomène communément appelé « cablage ». Son apparition dépend du mouflage, de l’espacement des brins, de la longueur suspendue, de la géométrie du moufle et du couple du câble. Augmenter le nombre de brins modifie la tension du câble, mais n’élimine pas automatiquement les problèmes de rotation.

L’évaluation doit couvrir l’ensemble de la plage de fonctionnement, et non une seule condition de charge nominale. Les charges légères, le poids propre du moufle, les variations de hauteur de levage et les cycles de levage répétés peuvent entraîner des comportements différents. Les accélérations dynamiques, les déchargements brusques ou une charge tournant sous l’effet d’une force extérieure ajoutent des effets qu’une classification statique du câble ne décrit pas entièrement.

Lors d’un remplacement, consignez si le problème observé est la rotation du crochet, l’entortillement des brins, une torsion introduite lors de l’installation ou une déformation. Ces symptômes n’ont pas la même cause. Modifier la construction du câble sans identifier le mécanisme risque de ne pas résoudre le problème initial.

Un émerillon n’est pas une solution universelle

Un émerillon à roulement permet une rotation relative sous charge. En autorisant la rotation d’une extrémité, il réduit le blocage du câble et modifie la manière dont le couple est absorbé. Cette solution peut convenir à un câble explicitement conçu et approuvé pour fonctionner avec une extrémité tournant librement.

En revanche, pour un câble qui exige un blocage en rotation, cette même liberté peut perturber l’équilibre recherché entre les couches de torons. Les conséquences peuvent inclure une répartition inégale de la charge, des modifications du câblage, des déplacements internes et une réduction de la stabilité structurelle. Installer un émerillon au seul motif que le crochet tourne constitue donc un raccourci dangereux pour le choix des composants.

Trois approbations distinctes sont nécessaires :

• Approbation du câble : Le fabricant doit préciser si le produit concerné peut fonctionner avec un émerillon et dans quelles conditions.
• Approbation du système de grue : Les instructions du fabricant de la grue doivent autoriser la configuration proposée, notamment l’emplacement de l’émerillon et le mouflage.
• Adéquation du composant : L’émerillon doit être conçu et dimensionné pour la charge, le régime de service, la géométrie des raccordements et la rotation requise sous tension.

Un émerillon situé à l’extrémité du câble n’équivaut pas à un crochet rotatif sous le moufle. Ces composants libèrent la rotation à des points différents du système et peuvent influer différemment sur le blocage du câble. De même, un connecteur qui peut tourner lors du montage n’est pas nécessairement un émerillon porteur capable de tourner en service.

Si la documentation décrit uniquement le câble comme « non rotatif » ou « anti-torsion », demandez une déclaration spécifique au produit. Ces expressions ne définissent ni une catégorie de performance mesurable ni une autorisation d’utiliser un émerillon.

À quelles questions les normes répondent-elles ?

Les normes contribuent à l’évaluation, mais leurs rôles ne doivent pas être confondus. Les éditions applicables et les exigences contractuelles dépendent de la grue, de la juridiction et des spécifications du projet.

Pour obtenir des données sur la rotation, demandez la méthode d’essai, les conditions de charge, le diamètre du câble évalué et l’interprétation des résultats. Une déclaration de conformité qui ne précise pas le câble fourni ni les exigences de performance concernées laisse une lacune importante. Les documents relatifs à la force de rupture et ceux portant sur les performances en rotation répondent à des questions d’ingénierie différentes.

La compatibilité ne se limite pas à l’équilibrage du couple

Un câble 35Wx7 envisagé doit satisfaire à la force minimale de rupture requise et au coefficient de sécurité applicable selon la méthode de sélection en vigueur. Ni une nuance à haute résistance ni une section métallique plus importante ne compensent une géométrie de flexion inadaptée, une charge inadéquate sur le tambour ou des terminaisons incompatibles.

Le rapport entre le diamètre de la poulie et celui du câble, le profil de la gorge, l’angle de déflexion et la configuration du tambour déterminent la façon dont le câble se plie, se positionne et subit les contacts latéraux. Sur un tambour multicouche, les zones de croisement entraînent des contacts concentrés et des charges d’écrasement. Un câble choisi pour ses performances en rotation doit également présenter une résistance suffisante à ces contraintes d’exploitation.

La compatibilité des terminaisons doit également être confirmée explicitement. Les manchons à couler, les douilles à coin et les autres connexions d’extrémité doivent être adaptées au câble concerné et installées conformément aux instructions applicables. La terminaison influe à la fois sur le transfert de charge et sur le blocage en rotation ; ce n’est pas un simple accessoire que l’on choisit après le câble.

Une évaluation propre à la construction évite également les comparaisons trompeuses avec des câbles destinés à d’autres systèmes de poulies. Par exemple, Câble en acier galvanisé 7x19 revêtu de PU, 5 mm et 6 mm, pour appareils de fitness désigne un câble revêtu destiné aux équipements de fitness, et non une preuve d’adéquation à une grue à grande hauteur de levage. Sa construction et les spécifications de son revêtement ne démontrent ni les performances en rotation, ni la capacité de levage nominale, ni la compatibilité avec un émerillon requises ici.

L’installation et l’inspection peuvent déterminer le résultat

Un câble adapté peut présenter des problèmes de rotation si une torsion lui est imprimée lors de l’installation. La manutention de la bobine, le sens de déroulement, la tension d’enroulement et le mouflage doivent respecter les procédures du fabricant du câble et de la grue. Une tentative non contrôlée de « supprimer la torsion » en laissant tourner le câble risque d’en modifier la structure au lieu de rétablir son état prévu.

La mise en service doit évaluer le comportement selon une procédure approuvée couvrant les hauteurs de levage et les conditions de charge pertinentes. Toute rotation inattendue du moufle, tout entortillement des brins, tout déplacement de torons ou toute modification du câblage nécessite une investigation avant la poursuite de l’exploitation. Un levage d’essai satisfaisant à faible hauteur ne prouve pas la stabilité sur toute la plage de fonctionnement.

Le plan d’inspection doit tenir compte du fait que la détérioration peut être interne et ne pas être suffisamment représentée par les seuls fils extérieurs cassés visibles. Appliquez l’ISO 4309 ainsi que les recommandations du fabricant à la construction réelle du câble et à son régime d’utilisation. Le cas échéant, un examen spécialisé ou un contrôle magnétique du câble peut compléter l’inspection visuelle, mais les résultats doivent être interprétés par une personne compétente.

Un dossier de sélection défendable doit relier la spécification exacte du câble aux données d’essai de rotation, à la configuration d’émerillon autorisée, à l’approbation de la grue, aux détails des terminaisons et aux exigences d’inspection. S’il manque un seul de ces éléments, « 35Wx7 » reste une désignation de construction, et non une approbation technique complète.
