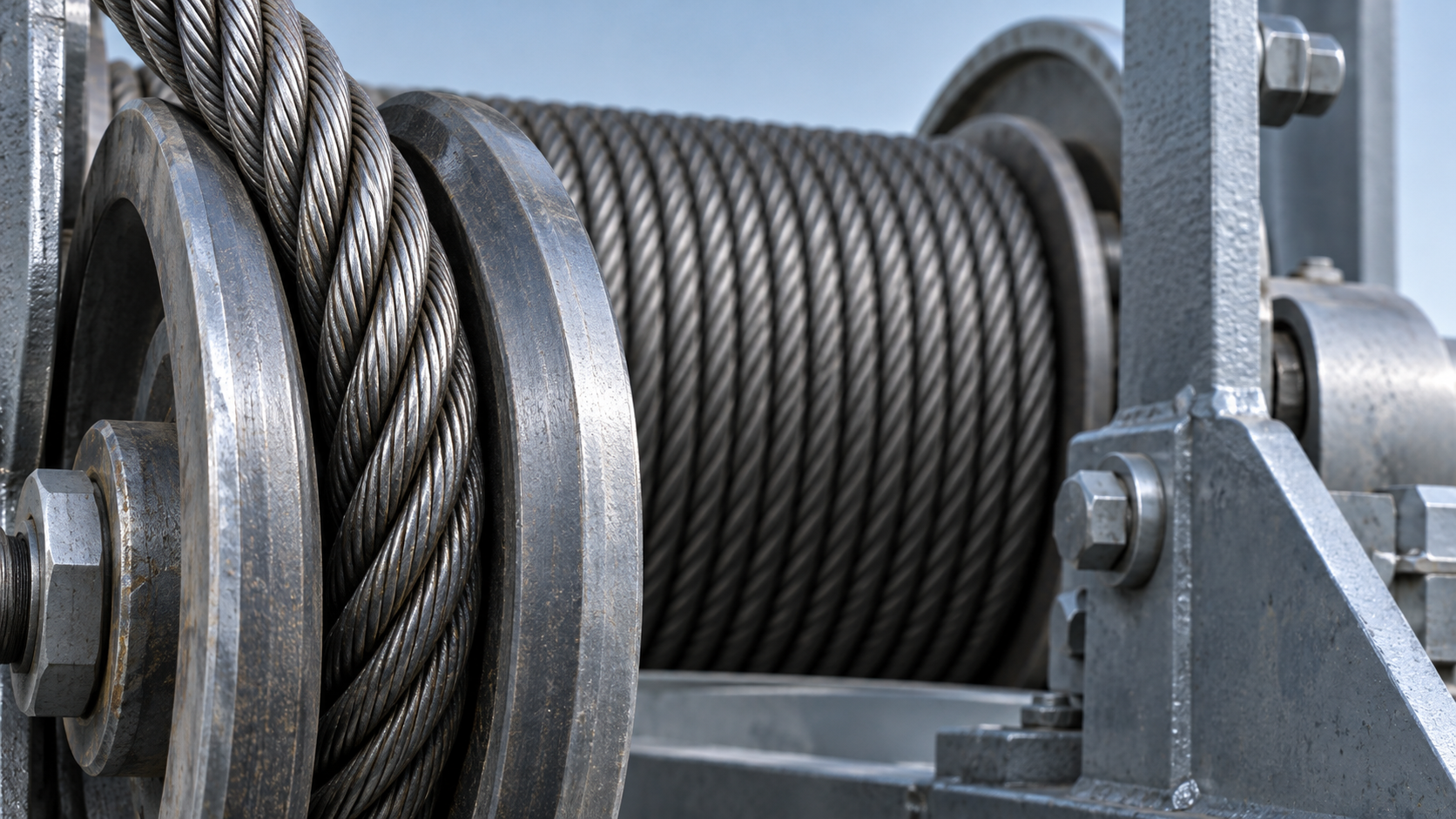

Câble en acier 6x36 IWRC pour grues : équilibre entre fatigue de flexion et abrasion

Un câble de grue peut respecter le diamètre spécifié et la force minimale de rupture tout en s’usant plus tôt que prévu. La raison tient souvent à ses conditions de fonctionnement : flexions répétées sur les poulies, frottement contre les spires voisines du tambour ou passage dans des gorges qui ne le soutiennent plus correctement. Choisir un câble métallique 6x36 IWRC implique d’évaluer ces conditions dans leur ensemble, plutôt que de considérer la flexibilité et la résistance comme des preuves suffisantes de son adéquation.

Pour les évaluateurs techniques, la question centrale est pratique : dans cette grue en particulier, les performances du câble en matière de fatigue due à la flexion compenseront-elles sa vulnérabilité potentielle à l’usure de surface ? La réponse dépend de la construction exacte, du mouflage, du régime de fonctionnement et des conditions de maintenance.

Ce que désigne la classification 6x36 IWRC — et ce qu’elle ne précise pas

Une construction nominale 6x36 comporte six torons extérieurs, chacun composé de 36 fils. Toutefois, dans les spécifications commerciales, la « classe 6x36 » peut englober des constructions apparentées dont le nombre et la disposition des fils diffèrent. Vérifiez la construction réelle des torons au lieu de supposer que tous les câbles vendus sous cette désignation de classe ont un comportement identique.

IWRC signifie âme métallique indépendante : une âme en câble métallique distincte qui soutient les torons extérieurs. Par rapport à un câble comparable à âme textile, un câble IWRC offre généralement une meilleure résistance à l’écrasement et une force minimale de rupture plus élevée, bien que les valeurs réelles dépendent de la construction et de la classe de résistance. Ce soutien peut être précieux lorsque la pression exercée par le tambour et les charges mettent à l’épreuve la stabilité de la section transversale du câble.

La désignation ne précise ni la classe de résistance du câble, ni sa finition, ni le sens de câblage, ni sa force minimale de rupture, ni ses caractéristiques de rotation. Un câble IWRC conventionnel à six torons n’est pas intrinsèquement résistant à la rotation. Les levages longs sans guidage, certains mouflages ou les charges sensibles à la rotation peuvent nécessiter une autre construction approuvée par le fabricant de la grue.

Le véritable compromis : les fils plus fins se plient plus facilement, mais la marge d’usure compte

Par rapport à une construction typique de classe 6x19 de diamètre et de classe de résistance similaires, un câble de classe 6x36 comporte généralement davantage de fils, de plus petit diamètre. Ceux-ci s’adaptent plus facilement à la flexion, ce qui en fait une option intéressante pour les systèmes de grue comportant des passages répétés sur les poulies.

Cette flexibilité a toutefois un coût. Les fils extérieurs de plus petit diamètre offrent généralement une marge d’usure individuelle moindre que les fils extérieurs plus gros. Lorsque les contaminants abrasifs, les gorges rugueuses ou les frottements persistants prédominent, une construction privilégiant la résistance à l’abrasion peut offrir de meilleures performances, même si elle est moins flexible.

Cette comparaison indique une tendance et ne constitue pas une prévision de durée de vie. Le compactage des torons, les différents types de toronnage, la lubrification et la qualité de fabrication peuvent modifier cet équilibre. Demandez aux fournisseurs de comparer les constructions proposées, et pas seulement les désignations de classe.

Examinez la géométrie de la grue avant de choisir le câble

Diamètre des poulies et soutien dans les gorges

Lerapport D/d compare le diamètre de la poulie au diamètre nominal du câble ; vérifiez la convention de mesure des diamètres utilisée dans la spécification applicable. Un rapport plus élevé réduit généralement la sévérité de la flexion. Un câble flexible ne rend pas acceptable une poulie sous-dimensionnée, et il n’existe pas de rapport minimal unique applicable à toutes les grues.

Vérifiez également l’état des gorges. Une gorge trop étroite peut pincer le câble, tandis qu’une gorge trop large ou usée risque de ne pas le soutenir suffisamment. Les surfaces rugueuses, les roulements grippés et le défaut d’alignement peuvent compromettre les avantages attendus d’une construction résistante à la fatigue. Respectez les exigences du fabricant de la grue et du câble concernant le profil et les tolérances des gorges.

Couches sur le tambour et points de croisement

Sur un tambour multicouche, le câble subit une pression de contact locale aux points de croisement des spires et là où les couches supérieures reposent sur les couches inférieures. Le soutien offert par l’IWRC contribue à résister à la déformation, mais n’élimine ni l’écrasement ni les interférences entre les spires. Une tension de montage maîtrisée, un ancrage correct et un enroulement régulier restent essentiels.

Examinez l’angle de déflexion sur toute la largeur de travail du tambour. Un mauvais alignement peut entraîner un contact avec les flasques et un enroulement instable. Si les câbles précédents se sont détériorés systématiquement aux points de croisement, le simple passage à une construction 6x36 ne résoudra probablement pas le problème sous-jacent.

Les cycles de charge, et pas seulement la charge maximale

Deux grues soulevant la même charge maximale peuvent imposer des sollicitations de fatigue très différentes. Des levages courts et fréquents peuvent accumuler de nombreux cycles de flexion ; une grue effectuant moins de levages, mais plus longs, peut être confrontée à d’autres difficultés liées à la rotation et à l’enroulement. Prenez en compte l’accélération, le freinage, les charges dynamiques et toute flexion inverse dans votre évaluation. La capacité nominale ne décrit pas à elle seule les conditions de service du câble.

Spécifiez le câble comme un composant du système

Une spécification d’achat doit permettre aux services d’ingénierie et d’approvisionnement ainsi qu’au fournisseur d’identifier le même produit sans interprétation. Pour un câble métallique 6x36 IWRC, précisez :

• Construction : disposition exacte des torons, détails de l’IWRC et toute exigence de compactage.
• Dimensions : diamètre nominal, tolérances autorisées, longueur et conditions de mesure.
• Exigences mécaniques : classe de résistance du câble et force minimale de rupture certifiée, vérifiées au regard des exigences de conception applicables à la grue.
• Exigences de câblage et de rotation : sens, câblage ordinaire ou Lang lorsque celui-ci est approuvé, et compatibilité avec le système de mouflage.
• Surface et lubrification : finition brillante ou galvanisée, compatibilité du lubrifiant et exposition aux conditions environnementales.
• Documentation : norme de fabrication applicable, certificat d’essai, traçabilité des lots et instructions de montage.

Une classe de résistance à la traction plus élevée n’est pas automatiquement le meilleur choix. Elle ne compense ni une géométrie inadaptée, ni l’abrasion, ni une lubrification insuffisante. De même, la galvanisation répond aux risques de corrosion, mais ne dispense pas d’une lubrification et d’une inspection adaptées.

Distinguez le câble de levage de la grue des élingues

Les équipes d’approvisionnement peuvent acheter ensemble les câbles de grue et les accessoires de levage, mais leurs capacités nominales ne sont pas interchangeables. Un câble de levage est évalué dans le mécanisme de la grue ; un assemblage d’élingue nécessite une limite de charge d’utilisation vérifiée, une conception de terminaison, des conditions d’élingage et une compatibilité des raccordements qui lui sont propres.

Shandong Faster Technology Co., Ltd. fournit des câbles métalliques, des élingues sur mesure et des chaînes. L’offre d’élingues répertoriée comprendÉlingue en câble métallique galvanisé de 8 mm, boucle souple, 3 tonnes, œil à œil pour l’arrimage et le levage. Considérez la mention « 3 tonnes » comme une capacité à vérifier dans les documents, et non comme une capacité établie par un diamètre de 8 mm. Avant toute utilisation, vérifiez le certificat de l’assemblage, la norme applicable, le mode d’élingage, l’angle de l’élingue et le soutien de l’œil.

Pour l’approvisionnement en câbles de grue, les capacités déclarées de l’entreprise en matière de tréfilage, de toronnage, de commettage et d’inspection constituent une base utile pour les échanges techniques. La plage de diamètres annoncée, de 1 à 20 mm, doit néanmoins être vérifiée au regard de la disponibilité de la construction 6x36 IWRC, de la classe de résistance, de la finition et de la documentation requises. Une capacité générale de production ne prouve pas l’adéquation d’un câble particulier.

Laissez les données d’inspection guider la décision finale

Avant de remplacer un câble existant, examinez où et comment il s’est détérioré. Des fils rompus dans les zones de passage sur les poulies indiquent un problème différent de fils aplatis aux croisements sur le tambour ou de corrosion dans des sections mal lubrifiées. Ces configurations sont des indices, pas des diagnostics définitifs ; plusieurs mécanismes d’endommagement peuvent intervenir simultanément.

Établissez des mesures de diamètre de référence et des registres d’inspection après le montage. Les contrôles ultérieurs doivent porter sur les fils rompus, la réduction du diamètre, la corrosion, les déformations, l’écrasement et l’état des terminaisons. Une détérioration interne peut ne pas être visible en surface ; un examen spécialisé ou un contrôle magnétique du câble peut être approprié lorsqu’il est prescrit.

Appliquez les instructions du fabricant de la grue ainsi que les critères pertinents d’inspection et de mise au rebut, tels que l’ISO 4309, le cas échéant. Évitez d’appliquer un seuil universel de fils rompus : les limites admissibles dépendent de la construction du câble, de la répartition des dommages et des exigences applicables.

Choisissez un câble 6x36 IWRC lorsque sa flexibilité et le soutien de son âme conviennent aux conditions réelles de service, et non simplement parce qu’il s’agit d’un câble de grue familier. Lorsque la fatigue due à la flexion prédomine, il peut constituer un excellent candidat. Lorsque l’abrasion, la rotation ou un écrasement sévère sur tambour multicouche détermine la durée de service, examinez les solutions de remplacement approuvées et corrigez les conditions de l’équipement. Le meilleur choix associe une spécification de câble vérifiée à la géométrie de la grue et à un plan d’inspection réaliste.
