Comment spécifier un câble 1x19 pour les systèmes de tension architecturaux

Un câble 1x19 destiné à un système de tension architectural doit être spécifié comme une exigence d’assemblage complète, et non simplement comme « câble inox, diamètre X ». Dans un garde-corps, un support de façade, une grille de mur végétalisé ou un détail de contreventement, le faible allongement et l’aspect soigné du câble peuvent être précieux, mais ces avantages ne sont pleinement obtenus que lorsque le matériau, la construction, les terminaisons, les dimensions et les charges de calcul sont définis ensemble.

Le problème apparaît souvent tard dans l’approvisionnement : un dessin indique un diamètre de câble, mais ne précise pas la nuance d’acier inoxydable, la force minimale de rupture, le type de terminal, le sens du filetage ou la finition. Le câble fourni peut alors être suffisamment résistant isolément, tout en étant inadapté à l’environnement côtier, incompatible avec le raccord à sertir ou incapable d’atteindre la tension de ligne prévue sans réglage excessif. Une spécification exploitable de câble 1x19 commence par la fonction du câble et le cheminement des charges dans le système fini.

Commencer par le rôle du câble dans la structure

Le câble 1x19 est une construction à toron unique composée d’un fil central entouré de couches successives de fils. Il est comparativement rigide, présente un faible allongement de construction et conserve une ligne visuelle droite sous tension. Ces caractéristiques en font une option courante pour les applications architecturales droites et soumises à une tension permanente.

Ce n’est pas la construction adaptée à tous les détails de câbles. Un système devant se plier de manière répétée autour de poulies, passer par des angles à faible rayon ou être fréquemment manipulé peut nécessiter une construction de câble plus souple. Spécifier un câble 1x19 lorsqu’une flexion régulière est prévue peut entraîner une mauvaise maniabilité, une installation difficile et une durée de vie réduite. À l’inverse, sélectionner un câble multitoron flexible pour une longue travée droite de garde-corps peut créer un allongement plus visible et un aspect final moins stable.

Avant de demander des devis, déterminez si le câble est destiné à :

• des lignes de remplissage dans un garde-corps à câbles ou une balustrade ;
• des éléments de tension droits dans une façade ou un écran décoratif ;
• des treillis et grilles de support pour murs végétalisés ;
• des dispositifs de retenue ou de contreventement non destinés au levage ; ou
• un ensemble de tension architectural spécifique à la conception avec des points d’ancrage conçus par ingénierie.

Cette distinction influence non seulement le diamètre du câble, mais aussi le choix des raccords, la plage de tension, la documentation requise et les hypothèses utilisées par le concepteur du système.

Définir les exigences de charge avant de choisir un diamètre

Le diamètre est une référence d’achat, et non une réponse structurelle. Deux câbles de même diamètre nominal peuvent présenter des forces de rupture différentes en raison de la nuance de matériau, des dimensions des fils, des tolérances de fabrication ou de la base d’essai déclarée. La spécification d’achat doit indiquer la force minimale de rupture requise pour le câble, puis la distinguer de la tension de service admissible utilisée dans la conception.

Ne considérez pas la force minimale de rupture comme une charge d’installation autorisée. La tension de travail doit tenir compte de l’approche de sécurité du projet, des exigences de construction applicables, de l’efficacité des connexions, de la méthode d’installation et des charges appliquées à l’ensemble complet. Un terminal, une cosse sertie, une fourche, un tendeur ou une plaque d’ancrage peut devenir le composant déterminant même lorsque le câble 1x19 nu présente une résistance nominale élevée.

Demandez à l’ingénieur du projet ou au concepteur du système de fournir les données suivantes avant validation :

• la charge de calcul et sa direction pour chaque ligne de câble ;
• la flèche ou le déplacement maximal autorisé ;
• la tension d’installation nominale et maximale ;
• la portée non soutenue et l’espacement des câbles ;
• le coefficient de sécurité requis ou la norme de projet applicable ;
• la géométrie des ancrages et la longueur entre terminaux ; et
• si le câble est structurel, protecteur, décoratif ou combine ces fonctions.

Une longue ligne horizontale peut sembler tendue lors de l’installation tout en présentant une flèche importante sous une charge latérale. Augmenter la tension initiale n’est pas automatiquement la solution, car cela accroît également les efforts sur les poteaux, supports et ancrages d’extrémité. Le diamètre, la configuration des portées, les supports intermédiaires et la flèche admissible doivent être considérés comme un système unique.

Choisir le matériau selon l’exposition, et non seulement selon l’apparence

Pour de nombreuses installations architecturales, l’acier inoxydable est choisi pour sa résistance à la corrosion et son homogénéité visuelle. La nuance doit être indiquée dans la spécification. L’acier inoxydable de type 304 peut convenir aux emplacements intérieurs secs et à de nombreuses applications extérieures ordinaires, tandis que le type 316 est généralement plus approprié lorsque sont prévues une exposition aux chlorures, des conditions côtières, des sels de déverglaçage, des environnements de piscine ou une contamination industrielle persistante.

Même le type 316 ne doit pas être décrit comme ne nécessitant aucun entretien. Les dépôts peuvent retenir l’humidité et les contaminants sur la surface du câble, particulièrement dans les zones extérieures abritées où la pluie ne rince pas l’assemblage. Spécifiez une finition adaptée au niveau visuel requis — généralement brillante ou polie — et incluez une exigence pratique de nettoyage lorsque l’environnement le justifie. Un aspect très poli ne remplace pas une sélection de matériau appropriée.

Un câble 1x19 galvanisé peut convenir à certaines applications utilitaires ou protégées, mais il présente une apparence et un profil de corrosion différents de ceux de l’acier inoxydable. Il ne doit pas être substitué dans un système architectural visible en acier inoxydable simplement parce que le diamètre nominal et la force de rupture semblent similaires.

Rédiger les exigences de terminaison avec autant de soin que celles du câble

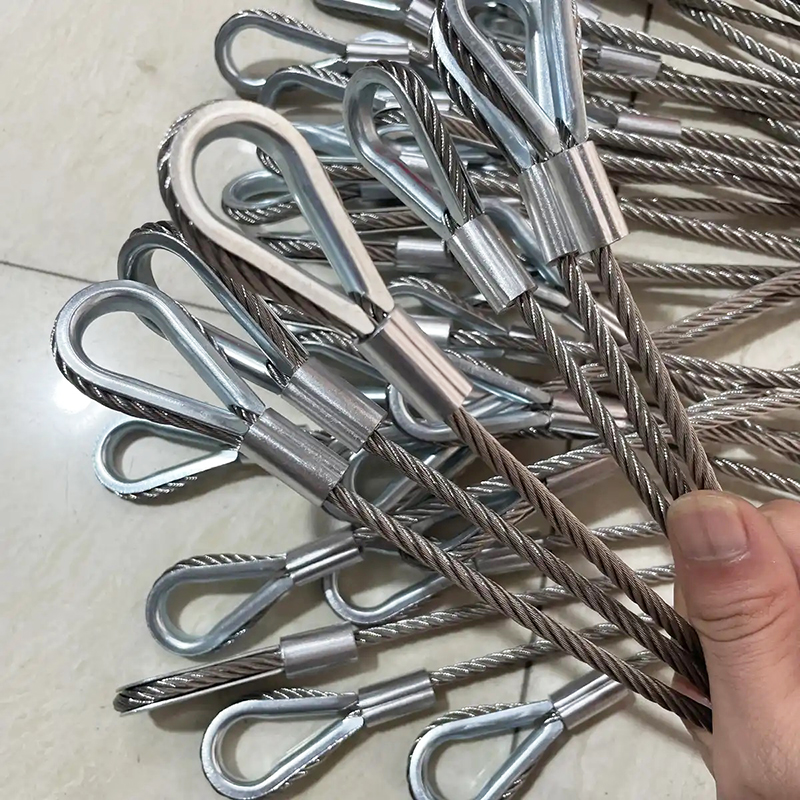

La plupart des échecs de spécification se produisent aux extrémités. Le câble ne peut fonctionner comme prévu que lorsque son terminal est compatible avec le diamètre du câble, sa construction, son matériau et sa méthode d’installation. Indiquez si le système nécessite des goujons sertis, des fourches serties, des terminaux filetés, des œillets, des tendeurs à chapes, des extrémités en boucle ou une autre connexion conçue par ingénierie.

Pour un détail de garde-corps épuré, un ensemble d’approvisionnement type peut nécessiter un terminal fixe et un terminal réglable afin que l’installateur puisse mettre la ligne sous tension après la coupe et le positionnement. Dans ce cas, précisez la taille du filetage, le sens du filetage, la course de réglage, le diamètre de l’axe, l’ouverture de la fourche et toute exigence relative à la quincaillerie de blocage. La mention « avec tendeur » est insuffisante, car les proportions des raccords et la longueur de réglage utilisable varient considérablement.

Les assemblages sertis en usine peuvent améliorer le contrôle dimensionnel et éviter de dépendre de l’outillage sur site, particulièrement lorsque plusieurs lignes de câble doivent être visuellement alignées. La commande doit indiquer les longueurs finies d’axe à axe ou de portée à portée, et non uniquement les longueurs de coupe du câble métallique. Indiquez les points de référence de mesure sur les dessins afin que le fournisseur et l’installateur utilisent la même base.

Contrôler les dimensions qui affectent l’installation

Une commande bien rédigée pour un câble 1x19 indique le diamètre nominal, les attentes en matière de tolérances lorsque cela est pertinent, la longueur de l’assemblage fini et la quantité requise pour chaque longueur. Les configurations de garde-corps à câbles comportent souvent de petites différences dimensionnelles dues aux emplacements des poteaux, aux variations de pente et aux détails d’angle. Regrouper toutes les lignes sous une longueur approximative unique peut créer des réglages inutiles sur site ou contraindre les installateurs à réduire la course des terminaux.

Pour les escaliers inclinés et les façades en pente, confirmez l’orientation du câble par rapport aux raccords. Les terminaux à fourche peuvent devoir s’articuler autour d’un axe, tandis que les raccords filetés rigides nécessitent un alignement approprié afin d’éviter les charges latérales. Un terminal tiré hors axe peut réduire les performances pratiques et créer une ligne visuelle désordonnée. Le détail d’ancrage doit permettre au câble d’être chargé dans la direction prévue.

Précisez également si le câble livré doit être prédécoupé, équipé de terminaux, fourni sur bobines ou emballé sous forme d’assemblages individuellement étiquetés. Pour les projets répétitifs, l’étiquetage de chaque câble avec sa référence d’emplacement peut réduire les erreurs d’installation sans modifier le câble lui-même.

Distinguer le câble de tension architectural du matériel de levage

Les équipes d’approvisionnement s’approvisionnent parfois en câbles, chaînes et accessoires de levage par le même canal de fourniture industrielle. Cela peut être efficace, mais l’utilisation prévue doit rester claire. Un câble architectural 1x19 n’est pas une élingue de levage et ne doit pas être affecté à des opérations de levage, sauf si l’assemblage complet a été spécifiquement conçu et approuvé à cette fin.

Lorsque la logistique d’installation exige un équipement de levage doté de capacités distinctement certifiées pour manipuler des poteaux en acier lourds, des cadres de façade ou des composants préfabriqués, un produit tel qu’unechaîne de levage à maillons courts en acier allié haute résistance EN 818-2 G100 relève de ce plan de levage distinct. Sa construction en chaîne d’acier allié de Grade 100, ses capacités de levage spécifiées et ses accessoires de levage compatibles répondent à un cas de charge différent de celui d’une ligne de tension architecturale permanente en acier inoxydable. Maintenir ces spécifications séparées évite des hypothèses dangereuses fondées sur le mot « tension ».

Demander des documents correspondant à la décision d’achat

La documentation doit être proportionnée aux exigences techniques du projet. Au minimum, demandez l’identification de la construction du câble, de la nuance de matériau, du diamètre nominal, de la force minimale de rupture et des détails des terminaux. Lorsque l’assemblage est fourni avec des extrémités équipées, demandez la confirmation de la capacité de l’assemblage fini et de la méthode utilisée pour réaliser la terminaison. La traçabilité des matériaux ou les enregistrements d’inspection peuvent être exigés par la spécification du projet, mais le niveau exact de documentation doit être convenu avant la production plutôt qu’ajouté après la livraison.

L’approbation d’un échantillon peut être utile lorsque l’aspect de surface, le profil du terminal ou l’alignement visible sont importants. Elle ne doit pas remplacer la vérification du programme technique. Un échantillon visuellement acceptable peut néanmoins avoir un filetage incorrect, un réglage insuffisant ou une longueur mesurée depuis un repère différent.

Un format de spécification pratique

Une description d’achat concise peut être rédigée comme suit : « Câble métallique 1x19 en acier inoxydable, type 316, diamètre nominal [X], force minimale de rupture non inférieure à [X], finition brillante, fourni sous forme d’assemblages de tension finis. Chaque assemblage doit comporter [terminal fixe] à une extrémité et [terminal réglable] à l’autre, compatibles avec le détail de dessin [référence]. Longueur finie mesurée [indiquer les points], course de réglage non inférieure à [X], quantité et identification conformément au tableau des câbles. »

Les valeurs entre crochets doivent provenir de la conception approuvée, et non d’un catalogue générique. Ajoutez les conditions d’exposition, les instructions d’emballage, les exigences d’essai ou d’inspection ainsi que toute restriction concernant les matériaux de substitution. Cela fournit aux fournisseurs une base claire pour établir leurs devis et facilite la comparaison des offres selon les performances de l’assemblage plutôt que selon le seul prix affiché.

Avant de passer la commande, vérifiez un dernier point : la capacité déclarée, la géométrie des terminaux et la tension d’installation doivent toutes correspondre au même système fini. C’est cet alignement qui transforme une longueur de câble 1x19 en un ensemble de tension architectural fiable.
