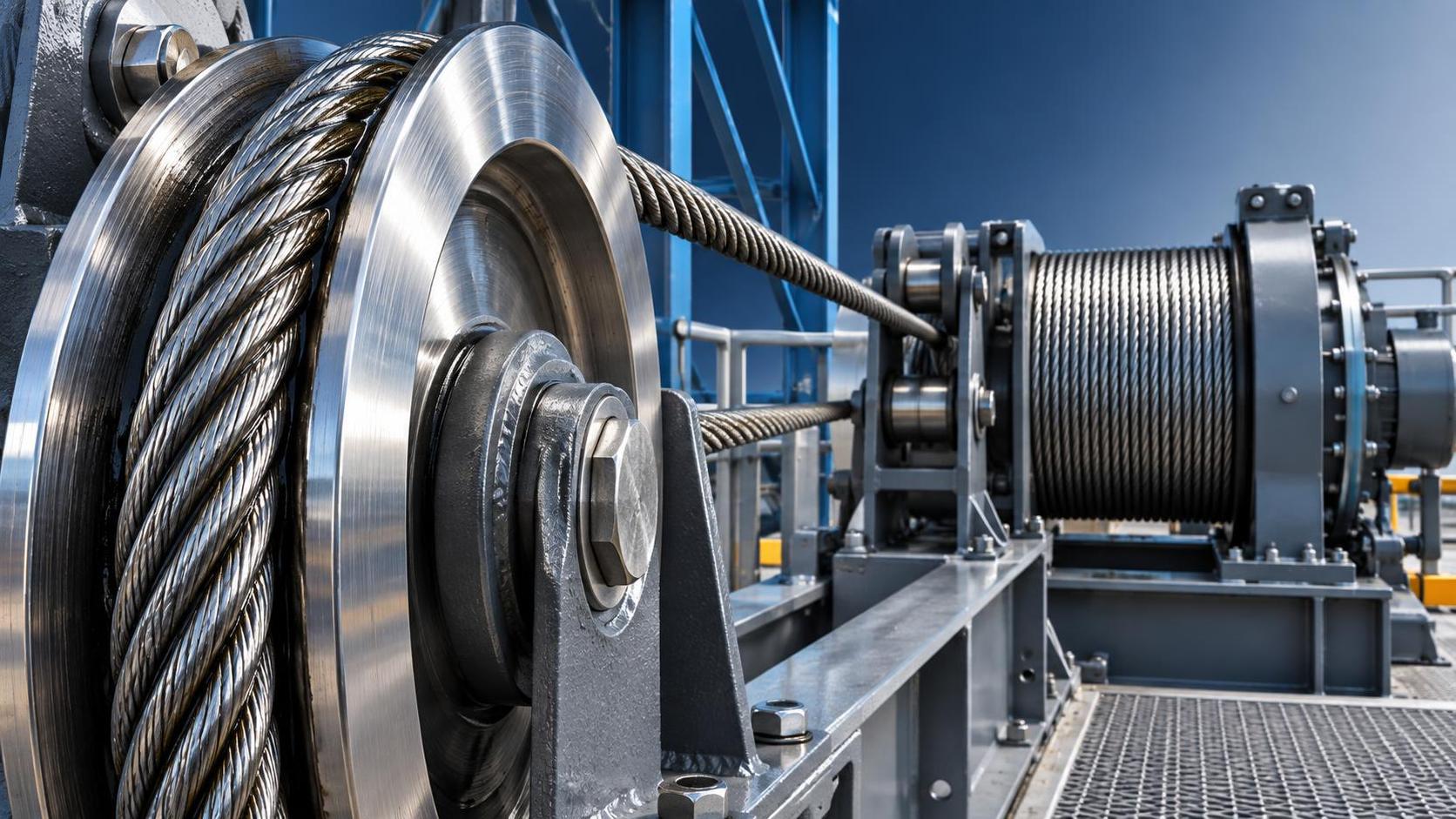

Pourquoi les câbles métalliques à âme textile nécessitent des intervalles de lubrification différents

Un câble métallique à âme textile ne nécessite pas de lubrification selon un intervalle universel unique, car son état varie en fonction de la manière dont le câble se plie, de la charge qu’il supporte, de ce qui pénètre à l’intérieur et du maintien de l’efficacité du lubrifiant d’origine. Un câble qui semble suffisamment lubrifié à l’extérieur peut néanmoins présenter une âme textile sèche, compactée ou affectée par l’humidité. Pour le contrôle de sécurité, le bon intervalle n’est donc pas une règle calendaire ; il correspond au moment où la réserve de lubrification interne du câble n’est plus suffisante pour ses conditions réelles de service.

La conséquence pratique est importante : une lubrification tardive peut accélérer l’abrasion fil contre fil et la corrosion interne, tandis qu’une lubrification excessive ou inadaptée peut masquer des défauts, attirer des contaminants abrasifs ou créer des problèmes de manipulation et de freinage. L’intervalle d’entretien doit être lié aux conditions d’exploitation et aux éléments constatés lors des inspections, plutôt que simplement reproduit à partir d’une autre installation de câble.

L’âme textile est à la fois un réservoir de lubrifiant et un point de vulnérabilité

Dans un câble métallique à âme textile, l’âme soutient les torons, aide à maintenir le profil circulaire du câble et retient le lubrifiant qui peut migrer vers les interfaces mobiles entre les fils et les torons. Ce lubrifiant interne réduit les frottements lorsque le câble passe sur des poulies, des tambours ou des points de flexion sous tension.

Cette fonction de réservoir explique également pourquoi les besoins de lubrification varient. Une âme textile peut progressivement perdre son lubrifiant sous l’effet des flexions répétées, de la chaleur, du lavage, de l’écoulement, de l’essuyage de surface ou de la contamination. Une fois que l’âme devient sèche ou comprimée, elle ne peut plus alimenter efficacement la structure du câble en lubrifiant. La surface extérieure peut alors recevoir du lubrifiant, mais la pénétration jusqu’aux points de contact internes critiques peut rester limitée.

Les fibres réagissent également différemment d’une âme métallique indépendante. Les fibres naturelles ou synthétiques peuvent retenir l’humidité si le câble est exposé à la pluie, aux projections, à la condensation ou à un nettoyage agressif. L’humidité retenue près des fils internes crée un risque de corrosion qui peut ne pas être visible lors d’une simple inspection externe. Dans cette situation, la relubrification ne consiste pas seulement à réduire les frottements ; elle doit s’accompagner d’une évaluation visant à déterminer si de l’eau, du sel, des particules abrasives ou des résidus chimiques ont pénétré dans le câble.

Les cycles de flexion sont souvent plus importants que le temps écoulé

Deux câbles installés à la même date peuvent nécessiter une attention très différente. Un hauban fixe ou un câble de retenue légèrement chargé peut connaître peu de mouvements internes. Un câble de levage passant de manière répétée sur de petites poulies, un câble de levage de flèche ou un câble de traction utilisé avec de fréquents cycles marche-arrêt subit un mouvement relatif continu entre ses fils.

Chaque flexion modifie la pression de contact au sein du câble. Sous charge, les torons se resserrent et les fils frottent à leurs points de contact. Lorsque le câble se redresse, la structure se détend. Ce cycle déplace progressivement le lubrifiant et produit de fines particules d’usure métallique. Une fréquence de flexion plus élevée et une géométrie de flexion plus serrée augmentent la vitesse d’épuisement du film lubrifiant.

Pour cette raison, un intervalle fondé uniquement sur des semaines ou des mois peut être trompeur. Un câble utilisé de façon intermittente sur un appareil de levage extérieur peut rester en bon état plus longtemps qu’un câble en service abrité qui effectue de nombreux cycles de levage courts à chaque poste. Les registres d’entretien doivent donc inclure les cycles d’exploitation, la sévérité du service, l’état des tambours et des poulies, ainsi que l’état observé du câble — et non uniquement la dernière date de lubrification.

Le niveau de charge modifie les exigences de la lubrification

Les charges élevées augmentent la pression de contact entre les fils individuels. Le lubrifiant doit maintenir une séparation aux interfaces où se produit le mouvement des torons, en particulier autour des poulies et aux points de croisement sur les tambours multicouches. Lorsque le spectre de charge comprend de fréquents levages à forte charge, des charges de choc ou des accélérations et décélérations brusques, le lubrifiant peut être chassé plus rapidement des zones de contact.

Une faible charge moyenne ne signifie pas automatiquement un long intervalle de lubrification. Les câbles faiblement chargés peuvent tout de même souffrir d’une mauvaise lubrification s’ils fonctionnent à grande vitesse, subissent des flexions répétées ou sont exposés à des poussières abrasives. À l’inverse, un câble fortement chargé dans un environnement propre et contrôlé peut présenter un état de lubrification stable si ses cycles de flexion sont limités et si le produit approprié a pénétré dans sa structure.

La lubrification ne peut pas compenser une surcharge, un mauvais angle de déflexion, des poulies endommagées, une usure excessive des gorges ou un enroulement incorrect. Si ces conditions sont présentes, raccourcir uniquement l’intervalle de lubrification peut seulement retarder l’apparition de symptômes visibles tandis que les dommages internes se poursuivent. La cause de la perte rapide de lubrifiant doit être étudiée dans le cadre du contrôle de l’état du câble.

L’environnement détermine si le lubrifiant est perdu, contaminé ou chimiquement inadapté

L’exposition à l’eau modifie immédiatement la décision d’entretien. La pluie, le lavage à l’eau, les embruns marins, les cycles d’humidité et la condensation peuvent diluer, déplacer ou émulsionner certains lubrifiants. La contamination saline est particulièrement grave, car elle peut rester active à l’intérieur du câble après que la surface extérieure semble sèche. Un câble utilisé près de ports, de navires, de chantiers côtiers ou de zones de traitement humides doit être inspecté plus attentivement quant au lessivage du lubrifiant et aux indicateurs de corrosion qu’un câble équivalent utilisé dans un environnement intérieur sec.

La poussière présente un problème différent. Dans les mines, la manutention d’agrégats, la construction et les équipements agricoles, un film lubrifiant humide ou excessivement épais peut collecter des particules abrasives. Ces particules peuvent être entraînées dans les creux entre les torons pendant la flexion, transformant le lubrifiant en milieu abrasif. La solution n’est pas de laisser le câble sec. Elle consiste à éliminer les contaminants libres lorsque cela est possible, à utiliser un lubrifiant compatible avec l’environnement de service et à appliquer seulement la quantité de produit nécessaire pour former un film fonctionnel et pénétrer dans le câble.

L’exposition aux produits chimiques exige également de la prudence. Les acides, alcalis, solvants, engrais et produits chimiques de procédé peuvent attaquer les revêtements des fils, modifier les propriétés du lubrifiant ou endommager certains matériaux en fibres. Un lubrifiant sélectionné pour un service de levage général peut ne pas rester stable dans une zone de traitement chimique. La compatibilité doit être confirmée à la fois avec les recommandations du fabricant du câble et les informations techniques du fournisseur de lubrifiant.

La construction du câble influence la pénétration du lubrifiant

Tous les câbles à âme textile ne sont pas également ouverts à la relubrification. Le nombre de torons, le pas de câblage, le diamètre du câble, le compactage, le revêtement et la saleté accumulée influencent le chemin par lequel le lubrifiant atteint les interfaces internes. Une construction plus flexible présente généralement davantage de mouvement relatif et peut nécessiter une attention plus fréquente à la lubrification dans les applications avec flexion. Un câble à structure serrée et compacte peut résister à la pénétration, ce qui rend la technique d’application aussi importante que l’intervalle choisi.

Cette distinction est particulièrement pertinente lorsque les équipes d’entretien appliquent la même pratique à chaque câble métallique sur le site. Une construction rigide à toron unique telle queCâble métallique en acier galvanisé 1x19 1.5mm 1.8mm 2mm, âme en acier, pour câbles de frein possède un fil central en acier plutôt qu’une âme textile et est destinée aux applications exigeant une résistance à la traction en ligne droite, une faible flexibilité et une résistance à la rotation. Son comportement de lubrification, ses limites de flexion et ses priorités d’inspection ne sont pas interchangeables avec ceux d’un câble mobile à âme textile. La construction doit être vérifiée avant d’attribuer un intervalle ou une méthode d’application.

Les indicateurs d’état sont plus utiles qu’un calendrier fixe seul

Un intervalle fondé sur l’état commence par l’observation régulière du câble dans les zones où la détérioration se développe le plus rapidement : zones de contact avec les poulies, régions de croisement sur les tambours, sections entrant dans une terminaison et parties exposées à l’eau ou aux débris. Plusieurs signes justifient une réévaluation ou une relubrification anticipée :

• Un aspect métallique sec et brillant là où un film protecteur devrait être présent.
• Des traces de rouille, de la corrosion par piqûres, des résidus foncés ou un lubrifiant devenu durci, lessivé ou contaminé par des particules abrasives.
• Une flexibilité réduite, un mouvement irrégulier des torons, un aplatissement localisé ou un câble qui ne repose plus correctement dans les gorges des poulies.
• De fins débris métalliques sortant du câble, ce qui peut indiquer une usure interne plutôt qu’un simple manque de lubrifiant de surface.
• Un besoin répété de lubrification bien plus tôt que prévu, suggérant un problème mécanique ou environnemental sous-jacent.

Ces observations ne remplacent pas les critères officiels de mise au rebut. Les fils cassés, la réduction de diamètre, la détérioration de l’âme, les coudes, l’écrasement, les dommages thermiques, la corrosion et les déformations doivent être évalués conformément aux instructions applicables de l’équipement et aux exigences pertinentes d’inspection des câbles. La lubrification est une mesure de préservation, non une décision d’acceptation d’un câble endommagé.

Appliquer davantage de lubrifiant n’est pas toujours plus sûr

Une application excessive peut créer un faux sentiment de sécurité. Un revêtement extérieur épais peut dissimuler des fils cassés ou de la corrosion, souiller les composants voisins et contaminer les freins, embrayages ou surfaces de traction. Cela est particulièrement important lorsque les câbles fonctionnent près de commandes mécaniques ou lorsque la propreté du câble est nécessaire à l’inspection. Le lubrifiant doit être appliqué sur une surface de câble propre et accessible, en quantité contrôlée, le câble étant déplacé lentement afin que le produit puisse pénétrer dans les creux des torons au lieu de s’accumuler en couche superficielle.

Avant d’appliquer un nouveau lubrifiant, il convient de tenir compte des résidus existants. Différents lubrifiants peuvent être incompatibles, et un ancien lubrifiant durci peut empêcher la pénétration. Des méthodes de nettoyage agressives peuvent également retirer les revêtements protecteurs ou entraîner des contaminants dans le câble. Lorsque la contamination est importante, l’action appropriée peut être un examen détaillé et un processus de nettoyage contrôlé plutôt qu’une application répétée de revêtement.

Définir un intervalle justifiable

Une règle d’entretien praticable combine un intervalle de base fourni par le fabricant du câble ou de l’équipement avec des ajustements selon la fréquence de flexion, la sévérité des charges, l’exposition environnementale et les résultats d’inspection. L’intervalle doit être raccourci lorsque les câbles sont fréquemment pliés sous charge, exposés à l’eau ou au sel, utilisés dans la poussière, soumis à la chaleur ou lorsqu’ils montrent une perte rapide de lubrifiant. Il peut être réexaminé moins fréquemment uniquement lorsque l’inspection confirme que la lubrification reste efficace et que les conditions d’exploitation sont stables.

Les registres doivent identifier la construction du câble, son diamètre, sa date d’installation, le type de lubrifiant, la méthode d’application, l’état observé et toute anomalie concernant les poulies, les tambours ou les terminaisons. Cela crée une base traçable pour modifier l’intervalle et évite une défaillance fréquente dans les systèmes d’entretien : traiter tous les câbles comme identiques simplement parce qu’ils sont installés sur le même parc d’équipements.

Un câble métallique à âme textile nécessite des intervalles de lubrification différents, car son état interne est déterminé par le service et non par le temps seul. L’intervalle le plus sûr est celui qui repose sur la construction du câble, les conditions d’exploitation, l’exposition environnementale et des preuves d’inspection rigoureuses — avant que le dessèchement, la contamination ou la corrosion interne n’entraînent une perte d’intégrité du câble.
