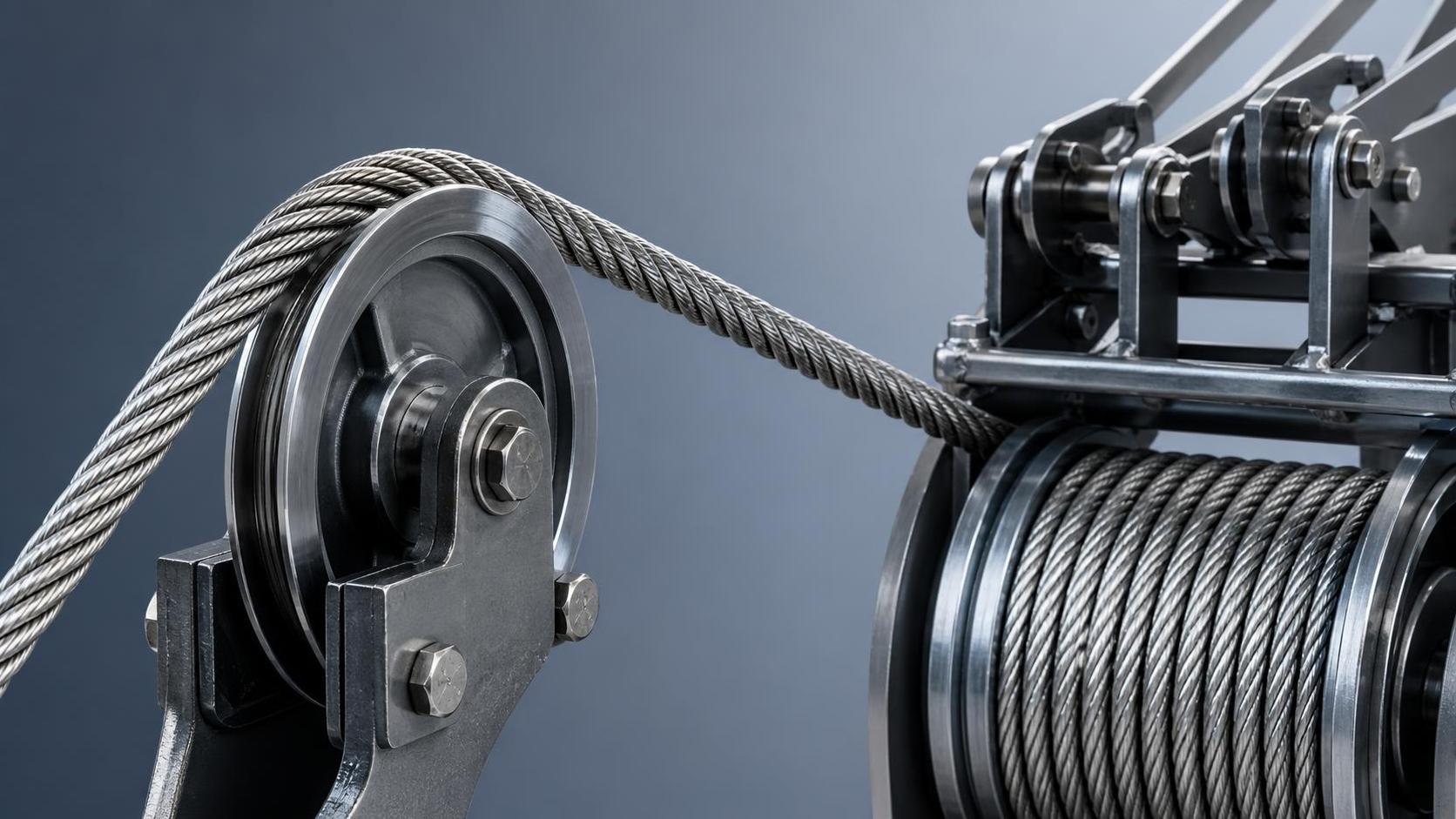

Applications du câble métallique 6x19 FC : lorsque la flexibilité importe davantage que la résistance à l’abrasion

Applications du câble métallique 6x19 FC : lorsque la flexibilité prime sur la résistance à l’abrasion

Le choix d’un câble métallique consiste rarement à sélectionner sur le papier la construction la plus résistante. Dans un système de levage, de traction ou de manutention en service, le câble doit également passer sans difficulté autour des réas, se plier de manière répétée sur un tambour, conserver sa lubrification et éviter de générer des contraintes inutiles sur les équipements qu’il utilise. Uncâble métallique 6x19 FC est souvent envisagé lorsque ces exigences de flexion sont plus importantes que la résistance maximale à l’abrasion de surface ou à l’écrasement.

Pour les évaluateurs techniques, la question essentielle n’est pas simplement : « Ce câble peut-il supporter la charge ? » Il s’agit plutôt de savoir : « Ce câble fonctionnera-t-il de manière fiable pendant le cycle de service prévu ? » Un câble qui semble adapté sur la seule base de sa force de rupture nominale peut s’user prématurément s’il est trop rigide pour de petits réas. À l’inverse, une construction trop flexible peut ne pas être la solution appropriée dans un environnement sévère et abrasif. La conception 6x19 à âme textile constitue un compromis utile, mais uniquement lorsque ses limites sont bien comprises.

Ce que modifie la construction 6x19 FC

La désignation 6x19 décrit généralement un câble composé de six torons extérieurs, chacun contenant environ 19 fils, disposés autour d’une âme centrale. « FC » signifie âme textile. Selon les spécifications du câble, cette âme peut être en fibre naturelle ou en fibre synthétique conçue pour soutenir les torons et retenir le lubrifiant interne.

Comparée à une âme métallique indépendante (IWRC), une âme textile est plus compressible et permet au câble de se plier plus facilement. Cela peut être utile lorsque le câble passe de façon répétée sur des réas, des poulies, des cabestans ou des tambours de treuil. L’âme agit également comme un réservoir de lubrifiant, contribuant à réduire le frottement interne fil contre fil lorsque la lubrification est correctement maintenue.

Cette flexibilité implique des compromis. Un câble métallique 6x19 FC présente généralement une force minimale de rupture inférieure à celle d’un câble de diamètre équivalent doté d’une âme en acier. Il est également moins résistant à l’écrasement, à l’aplatissement et à la déformation sous plusieurs couches d’enroulement sur un tambour ou en présence de fortes pressions latérales. Le choix dépend donc de l’environnement mécanique complet, et pas seulement du diamètre et du code de construction du câble.

Situations où une âme textile constitue le choix pratique

Une construction 6x19 FC est particulièrement pertinente lorsque la fatigue de flexion représente une préoccupation majeure de conception. Elle est couramment évaluée pour les installations de levage légères à moyennes, les palans manuels ou motorisés, les petits treuils, les systèmes de contrepoids, la traction utilitaire et les gréements à usage général, dans lesquels le câble passe sur des réas relativement petits sans subir de fortes charges d’écrasement.

Elle peut également constituer une option judicieuse pour les équipements fonctionnant de manière intermittente mais soumis à de fréquentes articulations du câble. Pensez à un palan d’atelier compact levant des composants en acier fabriqués, à un dispositif de manutention sur quai effectuant de courts cycles de levage, ou à un système de support de construction dans lequel un câble est continuellement mouflé à travers des poulies. Dans ces scénarios, un câble légèrement plus souple peut fonctionner plus régulièrement et exercer moins de contraintes sur les composants associés.

Cette conception est moins intéressante pour les travaux miniers sévères, l’enroulement lourd sur tambour multicouche, les bennes à fort impact ou les applications où le câble est continuellement traîné sur des surfaces abrasives. Dans ces cas, un câble IWRC ou une construction présentant une géométrie de torons différente peut offrir un meilleur soutien contre l’écrasement ainsi qu’une section métallique plus importante pour le coefficient de conception requis.

Une comparaison utile : la flexibilité n’est pas synonyme de souplesse excessive

Comment déterminer si l’abrasion devient le risque dominant

L’expression « résistance à l’abrasion » peut être trompeuse, car l’usure d’un câble n’est pas causée par un seul mécanisme. L’abrasion externe se produit lorsque les fils extérieurs frottent contre des réas, des guides, des charges ou des surfaces rugueuses. L’abrasion interne apparaît lorsque les fils et les torons se déplacent les uns contre les autres lors de la flexion. Une âme textile peut aider à gérer la lubrification interne, mais elle ne peut pas protéger un câble contre un réa dont la gorge est inadéquate, une arête vive ou des débris abrasifs.

Avant de spécifier un 6x19 FC, inspectez le parcours du câble. Les gorges des réas correspondent-elles au diamètre réel du câble ? Le câble risque-t-il de frotter contre une structure en acier pendant le levage ? S’enroulera-t-il en plusieurs couches, où les spires supérieures exercent une pression sur les spires inférieures ? Y a-t-il de la saleté, du sel, de la boue ou de la calamine métallique susceptibles de pénétrer dans le câble ? Ces détails déterminent souvent plus clairement la durée de vie qu’une affirmation générale selon laquelle une construction est « résistante à l’usure ».

Pour les équipements exposés aux ports, aux quais, à la pêche ou à des travaux à proximité du milieu marin, la corrosion doit être évaluée parallèlement à la flexibilité. Les options de câbles galvanisés, en acier inoxydable et revêtus de plastique peuvent répondre à différentes conditions d’exposition, mais les revêtements ne doivent pas être considérés comme un substitut à une construction de câble appropriée, à l’inspection et à la lubrification.

Du choix du câble à un ensemble d’élingue utilisable

Lorsque le câble est transformé en élingue œil à œil, l’ensemble doit être évalué comme un système : construction du câble, formation des œils, virole ou procédé de sertissage, utilisation de cosse lorsque nécessaire, angle de charge, accessoires d’extrémité et géométrie de l’objet levé. Une élingue ne doit jamais être choisie sur la seule base du diamètre du câble. Sa limite de charge utile doit être vérifiée pour la configuration réelle et confirmée par l’identification et la documentation du fournisseur.

Pour les applications impliquant de petits équipements, des pièces en acier ou des composants destinés aux usines de machines, une élingue revêtue de PVC peut ajouter une couche protectrice pratique. Le revêtement contribue à réduire le contact direct métal contre métal et peut limiter les rayures sur les surfaces finies. Il peut également simplifier l’identification visuelle lorsque différentes couleurs sont attribuées à des utilisations ou catégories de charge particulières. Par exemple, l’élingue en câble métallique revêtu de PVC de 12mm, œil à œil, usage intensif 5tons associe un format œil à œil à une gaine en PVC colorée pour les environnements de manutention où la protection des surfaces et une identification plus facile sont utiles.

Les équipes techniques doivent néanmoins distinguer le diamètre extérieur revêtu du diamètre du câble en acier porteur. Une couche de PVC affecte l’ajustement dans la gorge, le comportement en flexion, la visibilité lors de l’inspection et la manipulation de l’élingue ; elle n’augmente pas automatiquement la capacité de charge. Si un câble revêtu est spécifié pour un système à réas, confirmez que le profil de gorge accepte le diamètre fini sans pincement ni aplatissement excessif.

Vérifications permettant d’éviter qu’un choix par ailleurs approprié échoue prématurément

• Adapter le diamètre du réa au câble : Les réas plus petits augmentent les contraintes de flexion. Confirmez les recommandations D/d du fabricant de l’équipement ainsi que celles du fournisseur du câble pour le service prévu.
• Examiner l’enroulement sur tambour : Une âme textile n’est pas idéale lorsqu’un enroulement multicouche sévère génère une pression d’écrasement. Vérifiez l’angle de déviation, l’état des gorges du tambour et les zones de croisement.
• Ne pas négliger l’efficacité des terminaisons : Les œils sertis, serre-câbles, douilles et autres terminaisons d’extrémité présentent des caractéristiques de performance différentes. Utilisez la méthode d’assemblage approuvée pour la capacité requise.
• Inspecter les fils cassés et les changements de forme : Les fils extérieurs cassés, l’aplatissement localisé, l’ouverture des torons, les coudes, la formation de panier et la saillie de l’âme justifient une évaluation approfondie ou le retrait du service.
• Maintenir une lubrification adaptée : L’âme textile peut retenir le lubrifiant, mais une relubrification externe peut tout de même être nécessaire. Utilisez un lubrifiant compatible avec l’environnement du câble et tout revêtement éventuel.

Prendre la décision finale

Un câble métallique 6x19 FC n’est pas une solution universelle et ne doit pas être choisi simplement parce qu’il semble plus facile à plier à la main. Sa valeur réside dans les applications où la flexibilité du câble, son passage fluide sur les réas et son comportement en fatigue doivent être prioritaires, tandis que les charges d’écrasement et l’abrasion externe sévère restent maîtrisées. Cela en fait souvent une construction pratique pour le levage général, le levage léger à moyen et les équipements comportant des déplacements fréquents du câble.

Pour établir une spécification défendable, définissez la charge, le cycle de service, la géométrie des réas et du tambour, la configuration de mouflage, l’exposition environnementale, le type de terminaison et le plan d’inspection avant de passer commande. Les fabricants capables de fournir des câbles galvanisés, en acier inoxydable et revêtus de plastique dans plusieurs constructions peuvent alors aider à adapter les composants de câble, d’élingue et de chaîne aux conditions d’exploitation réelles, plutôt que de forcer l’application à s’adapter à un produit standard.
