Fil en acier inoxydable flexible : pourquoi la construction est importante pour les flexions répétées

Un câble en acier inoxydable flexible destiné à subir des flexions répétées doit être spécifié en fonction de sa construction, de la géométrie de flexion et de la tension de service, considérées conjointement. Un câble qui satisfait à une exigence minimale de force de rupture peut tout de même présenter des fils rompus lors de mouvements cycliques si ses fils individuels sont trop gros pour le rayon de courbure, si ses torons ne peuvent pas se déplacer librement ou si les gorges de guidage exercent une pression de contact excessive. La résistance statique détermine la capacité de charge ; elle ne détermine pas la durée de vie en fatigue de flexion.

Le terme « fil » doit également être précisé. Un fil plein en acier inoxydable, un toron simple et un câble multitorons se comportent différemment à diamètre extérieur identique. Pour un déplacement sur des poulies ou dans des guides courbes, la désignation de la construction et un dessin en coupe sont plus instructifs qu’une description telle que « câble flexible ».

Le diamètre des fils individuels modifie le comportement en flexion

Lorsqu’un fil se plie, sa surface extérieure s’étire tandis que sa surface intérieure se comprime. Pour un fil simplement plié selon un rayon donné mesuré sur sa ligne médiane, la déformation de flexion en surface augmente avec le diamètre du fil. Répartir la section métallique d’un câble entre des fils plus fins réduit donc la déformation de flexion subie par chacun d’eux, à condition que la construction leur permette de se déplacer les uns par rapport aux autres.

Cela explique pourquoi des câbles de même diamètre nominal peuvent présenter des différences marquées à la manipulation. Une construction comportant moins de fils, mais plus épais, résiste davantage à la courbure. Une construction comportant davantage de fils plus fins se plie généralement plus facilement, même si la géométrie du câblage, le soutien de l’âme et le frottement influent également sur le résultat.

Les fils fins impliquent un compromis. Chaque fil exposé dispose de moins de matière pour résister à l’usure abrasive, et les dommages de surface peuvent devenir importants par rapport à son diamètre. Un câble passant sur une poulie lisse et de dimensions adaptées ne pose pas le même problème qu’un câble frottant contre un guide rugueux. Une flexibilité accrue ne suffit pas à éliminer l’usure par contact abrasif.

Ces comparaisons supposent des matériaux, des diamètres et une qualité de fabrication globalement comparables. Une désignation de construction décrit un agencement ; elle ne fournit pas une valeur universelle de résistance à la fatigue.

Le mouvement des torons et le soutien de l’âme influent sur la fatigue

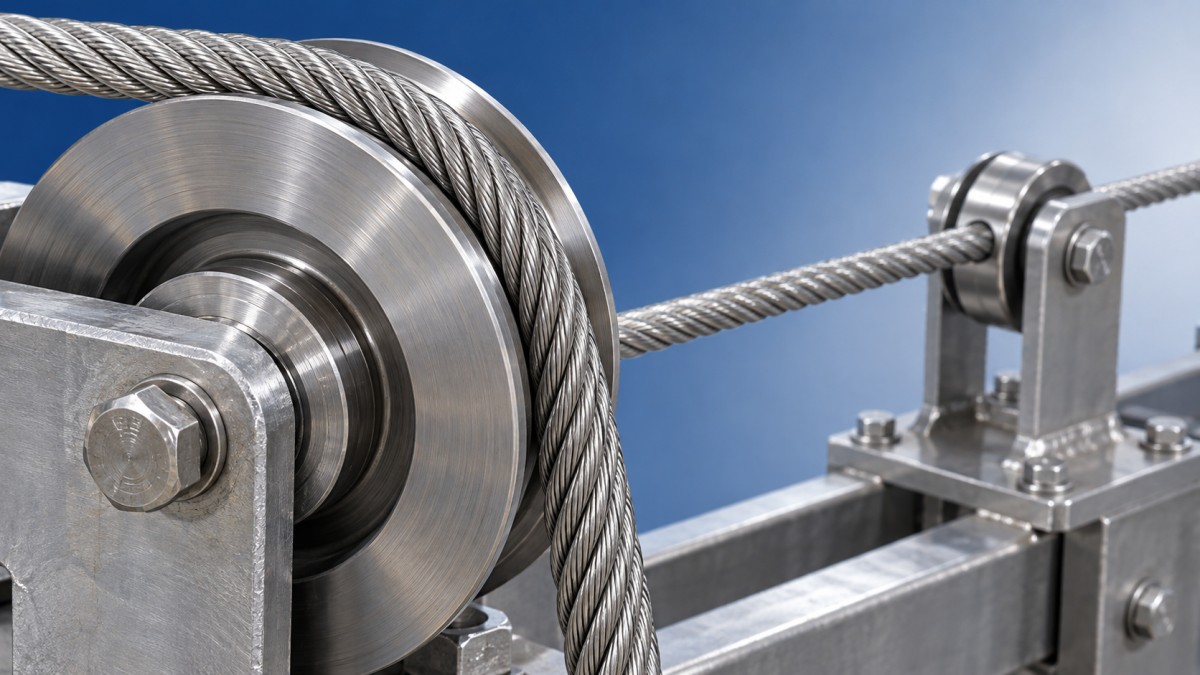

Lorsqu’un câble passe autour d’une poulie, ses fils et ses torons doivent s’adapter aux différences de longueur de trajet dans la courbure. Un mouvement interne contrôlé permet cette adaptation. Le frottement entre les fils s’oppose au mouvement et engendre des contraintes locales, tandis que de petits déplacements répétés peuvent provoquer une usure par fretting. La lubrification, la géométrie des contacts et la qualité du câblage influent sur cette interaction.

Une âme en fibres offre un soutien souple et peut retenir le lubrifiant lorsqu’elle est conçue à cette fin. Toutefois, sous une forte pression radiale, la compression de l’âme modifie le soutien des torons et la forme du câble. Une âme métallique fournit un soutien plus ferme et contribue à la section métallique, mais modifie également la rigidité et les conditions de contact internes. Aucun des deux types d’âme ne garantit une meilleure durée de vie en flexion pour toutes les charges et configurations de poulies.

Le pas et le sens de câblage sont importants, car ils influent sur l’orientation des fils, l’interaction entre les torons et la réaction au couple. Un câble empêché de tourner ne se comporte pas comme un câble autorisé à tourner sous tension. Les émerillons, les terminaisons et le dispositif de guidage de l’équipement doivent donc faire partie de l’évaluation de la construction, et ne pas être traités comme des accessoires sans lien avec celle-ci.

Il est tout aussi nécessaire de distinguer les matériaux lors de la comparaison de constructions flexibles. Le câble en acier galvanisé 6x12+7FC de 3-12 mm, destiné à l’arrimage, au remorquage, aux charges légères et à l’agriculture est décrit comme un câble en acier au carbone doté d’une âme en fibres. Sa construction et sa gamme de diamètres constituent des points de comparaison, mais son revêtement galvanisé ne permet pas de déterminer le comportement à la corrosion ni les performances en flexion répétée de l’acier inoxydable. Vérifiez la configuration en coupe et les données correspondant aux conditions de service avant de tirer des conclusions à partir de la désignation du modèle.

Le diamètre de courbure doit être évalué sous tension de service

Le rapport D/d compare le diamètre primitif de la poulie, D, au diamètre nominal du câble, d. L’augmentation de ce rapport réduit la sévérité de la courbure du câble. Pour un diamètre de poulie donné, l’augmentation du diamètre du câble réduit le rapport D/d ; remplacer un câble par un modèle plus épais afin d’obtenir une force de rupture supérieure peut donc rendre les conditions de flexion moins favorables.

Aucune valeur unique de D/d ne convient à tous les câbles en acier inoxydable. La valeur requise doit être déterminée à partir des exigences applicables à l’équipement et des recommandations propres à la construction. Une valeur minimale prévue pour des flexions occasionnelles ne doit pas être appliquée automatiquement à un fonctionnement cyclique continu. La définition du diamètre compte également : le diamètre extérieur de la poulie et son diamètre primitif ne sont pas interchangeables.

La tension de service modifie le problème de fatigue. Elle augmente la contrainte de traction dans les fils et la pression entre le câble et la poulie. Par conséquent, une comparaison de la flexibilité à la main, sans tension, ne permet pas de prédire le comportement d’un mécanisme en charge. La force de rupture, la tension de fonctionnement et la géométrie de flexion doivent rester liées dans l’évaluation.

Les flexions inverses méritent une attention particulière. Un câble qui suit un trajet en S se plie dans des directions opposées au passage sur des poulies successives, ce qui crée un historique de déformation différent de celui d’un câble qui suit des courbes dans une seule direction. Les courses alternatives courtes présentent une autre particularité : la même portion limitée du câble repasse régulièrement dans la courbure, concentrant les dommages sur une petite zone même lorsque le déplacement total est modeste.

Les dommages de contact peuvent être confondus avec un problème de construction

Une gorge de poulie trop étroite peut pincer le câble ; une gorge trop large ou usée peut ne pas offrir un soutien suffisant. Dans les deux cas, la pression de contact est modifiée et la déformation favorisée. Il convient donc d’examiner le profil et l’état de surface de la gorge, l’alignement de la poulie et la liberté de rotation de son roulement, en plus de la construction du câble. Une poulie grippée entraîne une abrasion par glissement dans un système conçu pour un contact roulant.

L’emplacement des fils rompus constitue un indice utile, même s’il permet rarement d’établir une cause à lui seul. Des dommages concentrés sur la couronne extérieure du câble invitent à examiner le contact externe et l’usure. Des ruptures près des vallées entre torons justifient l’inspection des contacts internes et du fretting. L’aplatissement, le polissage, les piqûres de corrosion et la répartition des ruptures aident à distinguer des mécanismes qui, autrement, se ressemblent.

L’acier inoxydable reste sensible à la corrosion localisée dans des environnements inadaptés. Les dépôts de chlorures, l’humidité retenue et les interstices entre les fils peuvent endommager les surfaces où apparaissent les fissures de fatigue. La nuance d’alliage et les conditions d’exposition influent donc sur l’évaluation de la construction. La résistance à la corrosion ne dispense pas d’utiliser un lubrifiant compatible lorsque la conception du câble et l’équipement l’exigent.

Les dommages survenus lors de l’installation persistent également en service. Les pliures, les courbures forcées lors du déroulage et l’écrasement au niveau des dispositifs de serrage créent des déformations locales que les mouvements normaux ne corrigent pas de manière fiable. Près d’une terminaison, les flexions répétées peuvent se concentrer à la transition entre la partie retenue du câble et sa partie libre. Cette zone de transition doit être évaluée même lorsque les poulies principales présentent des diamètres de courbure généreux.

Spécifiez des données représentatives des conditions de flexion

Une spécification utile indique la nuance d’acier inoxydable, le diamètre nominal et sa tolérance, la construction exacte, le type d’âme, le câblage, l’état de lubrification et la force minimale de rupture. Elle définit également la tension de service, le plus petit diamètre de courbure, le sens du mouvement, la course, la fréquence des cycles, l’environnement et la configuration des terminaisons. Ensemble, ces éléments décrivent les conditions auxquelles le câble proposé doit résister.

La conformité aux normes doit être considérée dans le cadre de leur champ d’application. Une norme produit applicable aux câbles métalliques peut définir des exigences relatives aux dimensions, aux matériaux ou à la force de rupture sans établir la durée de vie en service dans un mécanisme donné. Il faut vérifier l’édition applicable et son champ d’application ; les normes citées pour un produit galvanisé ne peuvent pas automatiquement justifier le recours à une solution en acier inoxydable.

Les résultats de fatigue sont utiles lorsque les conditions d’essai sont indiquées. Les informations pertinentes comprennent la géométrie de la poulie, la tension appliquée, la lubrification, la séquence de flexion et le critère utilisé pour définir la défaillance. Le « nombre de cycles avant défaillance » a une valeur comparative limitée si un essai s’arrête à la première rupture d’un fil et qu’un autre se poursuit jusqu’à la rupture complète.

Lorsque des données représentatives ne sont pas disponibles, un essai en situation doit reproduire le trajet réel du câble et les charges, y compris les flexions inverses et les transitions au niveau des terminaisons. Avant le début de l’essai, les intervalles d’inspection et les critères de retrait doivent être définis à partir des exigences applicables à l’équipement et des recommandations relatives aux câbles. Consigner l’emplacement des premiers dommages permet d’utiliser les résultats pour déterminer s’il faut modifier la construction, augmenter le diamètre de courbure, améliorer les surfaces de contact ou revoir le cheminement du câble.
