Câble métallique 6x12 FC pour le levage général : avantages, limites et critères de sélection

Pour les tâches de levage général, un câble métallique 6x12 FC peut constituer un choix judicieux et pratique lorsque le travail exige une flexibilité raisonnable, une manipulation fiable et un levage contrôlé plutôt qu'une résistance maximale à la rotation. Il est couramment envisagé pour les configurations de levage léger à moyen, les petits treuils, les palans utilitaires, les équipements d'atelier et les applications où le câble passe fréquemment sur des poulies.

Cependant, un câble agréable à manipuler n'est pas automatiquement le câble adapté au levage. Le type d'âme, le mouflage, le comportement de la charge, l'état du tambour, l'exposition environnementale et la routine d'inspection influencent tous la capacité d'une construction 6x12 FC à fonctionner en toute sécurité dans le temps. Pour les opérateurs, la question la plus importante n'est pas simplement « Ce câble peut-il lever la charge ? », mais « Restera-t-il stable et inspectable dans les conditions réelles d'utilisation de cet équipement ? »

Que signifie 6x12 FC pour un câble métallique ?

Cette désignation décrit la construction de base du câble :

• 6 désigne six torons extérieurs.
• 12 indique que chaque toron contient environ 12 fils d'acier.
• FC signifie âme textile, généralement une âme en fibre naturelle ou synthétique selon les spécifications.

Cette construction représente un compromis pratique. Comparé aux câbles constitués d'un nombre moindre de fils extérieurs plus gros, un câble métallique 6x12 FC est généralement plus flexible et se courbe plus facilement autour des poulies et des tambours. L'âme textile peut également retenir le lubrifiant, contribuant ainsi à réduire le frottement interne entre les torons lors des cycles de flexion normaux.

Cela ne signifie pas que tous les câbles 6x12 FC offrent des performances identiques. La qualité du fil, le sens de câblage, la finition, le diamètre, la lubrification, la norme de fabrication et la terminaison d'extrémité influencent tous la capacité de levage finale. Utilisez toujours la charge minimale de rupture indiquée par le fabricant et le coefficient de sécurité applicable à l'équipement ainsi qu'aux réglementations locales de levage ; n'estimez pas la charge maximale d'utilisation à partir du seul diamètre.

Pourquoi les opérateurs choisissent souvent un câble à âme textile

Dans le travail quotidien, la maniabilité est importante. Un câble excessivement rigide peut résister à l'installation, mal se courber autour de petites poulies ou entraîner une usure inutile dans des équipements conçus pour une construction plus souple. L'âme textile confère à ce type de câble plusieurs avantages pratiques.

Bon comportement en flexion pour le levage courant

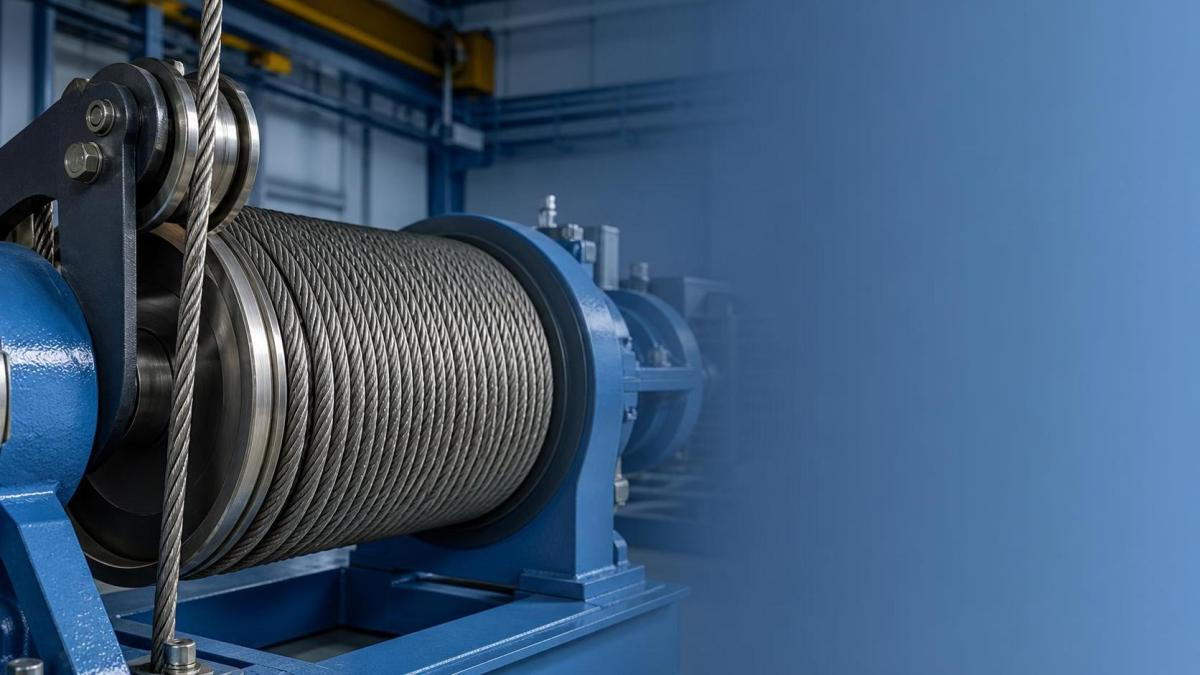

Lorsqu'un câble passe sur des poulies correctement dimensionnées ou s'enroule sur un tambour dans des conditions contrôlées, cette construction peut assurer un mouvement fluide. Cela est utile pour les palans d'atelier, les équipements de manutention et les systèmes de levage à usage général qui ne subissent pas de fortes charges latérales ni de forces de rotation élevées.

Soutien de la lubrification par l'âme

Une âme textile peut retenir le lubrifiant et favoriser progressivement la lubrification interne pendant le service. Cela est utile, car les dommages aux câbles métalliques commencent souvent à l'intérieur du câble, où les opérateurs ne peuvent pas facilement les voir. La lubrification externe reste nécessaire, mais une âme lubrifiée peut réduire le frottement interne métal contre métal.

Manipulation plus tolérante lors de l'installation

Pour les équipes installant un nouveau câble, la flexibilité peut faciliter le passage dans les poulies et autour des tambours. Il peut également être plus facile à former et à manipuler qu'une construction plus rigide à âme métallique indépendante, à condition de suivre les méthodes d'installation correctes et d'éviter que le câble ne se torde, ne forme des coudes ou ne traîne sur des surfaces abrasives.

Les limites à prendre en compte avant la sélection

Le FC du 6x12 FC est également la raison pour laquelle ce câble ne constitue pas une solution universelle pour le levage. Une âme textile n'offre pas la même résistance à l'écrasement qu'une âme métallique indépendante (IWRC). Lorsque les couches de câble s'accumulent sur un tambour, notamment sous une forte traction de ligne ou en cas d'enroulement irrégulier, un câble à âme textile peut être plus vulnérable à la déformation et à la pression interne.

Ce n'est généralement pas non plus le choix privilégié pour les levages profonds, les systèmes de mouflage longs à plusieurs brins ou les applications dans lesquelles une charge suspendue peut tourner. Les câbles standards à six torons peuvent développer un couple sous charge. Si la charge doit rester directionnellement stable — par exemple lors du levage de longs éléments structurels, de grands panneaux ou de charges non retenues à une hauteur importante — une construction anti-rotation peut constituer un meilleur choix technique.

L'humidité et l'exposition à la corrosion méritent la même attention. Même si les fils visibles semblent acceptables, l'eau peut affecter l'âme et réduire l'efficacité de la lubrification. Pour les conditions extérieures, marines, portuaires ou constamment humides, spécifiez une finition galvanisée appropriée et maintenez un programme rigoureux de lubrification et d'inspection. Un câble clair peut convenir à un service intérieur sec, mais il ne faut pas le considérer comme adapté au levage exposé aux intempéries simplement parce qu'il présente une résistance nominale suffisante.

Une vérification pratique de sélection avant commande

Un processus de sélection utile commence par le système de levage plutôt que par le catalogue de câbles. Examinez les points suivants avec le manuel de l'équipement, le superviseur de levage ou le fournisseur de câbles.

1. Identifiez le service réel, et pas seulement la charge la plus lourde

Enregistrez la charge maximale, mais tenez également compte de la fréquence de levage, de l'accélération, des charges de choc, de la hauteur de levage et du fait que la charge soit guidée ou non. Un palan de maintenance à faible fréquence et un palan de ligne de production peuvent lever le même poids tout en imposant des exigences de fatigue très différentes au câble.

2. Vérifiez l'état du tambour et des poulies

Vérifiez le profil de gorge, le diamètre de gorge, l'angle de déviation et l'état de surface du tambour. Une gorge usée ou inadaptée peut pincer le câble, aplatir les torons extérieurs et accélérer les ruptures de fils. Le diamètre du câble doit correspondre à la géométrie de la gorge ; un câble surdimensionné peut être comprimé, tandis qu'un câble sous-dimensionné peut manquer d'un support adéquat.

3. Examinez la configuration de mouflage

Les systèmes à brin unique, les moufles à plusieurs brins et l'enroulement multicouche sur tambour ne sollicitent pas le câble de la même manière. Un câble métallique 6x12 FC est généralement mieux adapté au levage général conventionnel, où la rotation et l'écrasement du câble sont maîtrisés. Pour un enroulement multicouche exigeant ou un service de grue à forte charge, une conception plus résistante à l'écrasement peut offrir une meilleure durée de vie.

4. Choisissez la finition selon l'environnement

Pour les équipements intérieurs secs, un câble clair lubrifié peut convenir. Le câble métallique galvanisé offre une protection supplémentaire contre la corrosion pour la manutention extérieure, les équipements agricoles, les opérations côtières et l'exposition occasionnelle à l'humidité. Le revêtement améliore la résistance à la corrosion, mais ne remplace pas le nettoyage, la lubrification ou l'inspection après contact avec de l'eau, de la poussière, des produits chimiques ou des matières abrasives.

5. Vérifiez la compatibilité des terminaisons

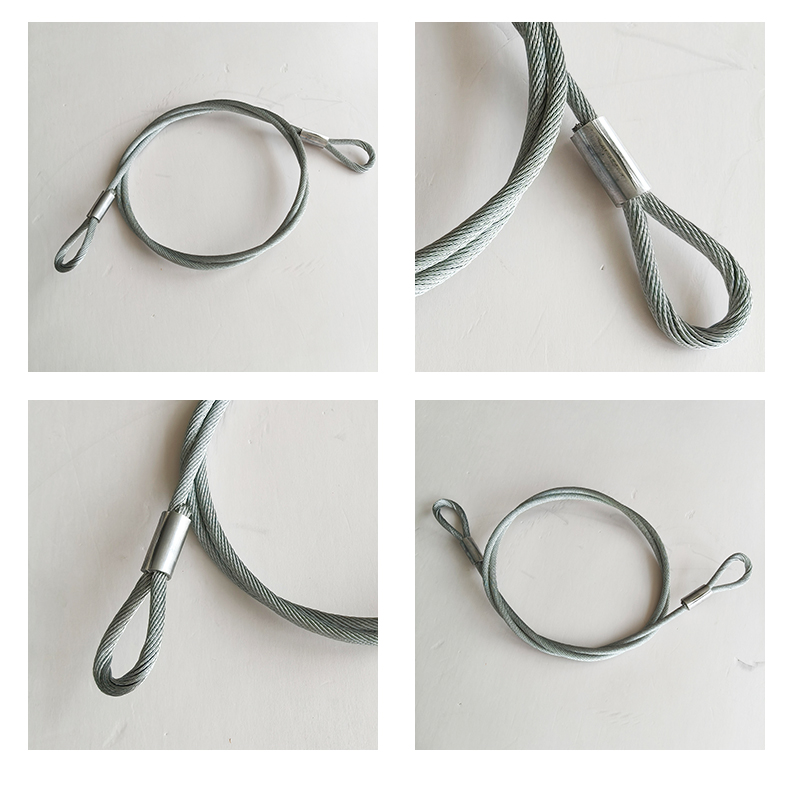

La capacité nominale d'un ensemble de câble dépend de ses terminaisons d'extrémité ainsi que du câble lui-même. Les douilles à coin, les raccords sertis, les serre-câbles, les cosses et les épissures à œil ont chacun des exigences d'installation et des considérations d'efficacité spécifiques. Ne mélangez pas les composants de manière désinvolte. Le câble, le raccord et la méthode d'assemblage doivent convenir à l'application de levage prévue.

Lorsqu'une construction différente est la meilleure décision

Il n'est pas avantageux de forcer un câble à usage général dans une application présentant des contraintes plus exigeantes. Si la charge a tendance à tourner, si le levage est élevé ou si plusieurs couches sur le tambour créent une forte compression, envisagez de discuter d'alternatives anti-rotation ou résistantes à la rotation avec un fournisseur qualifié.

Par exemple, les applications impliquant le levage par grue à tour, les équipements de manutention portuaire, la traction minière ou un mouflage complexe à forte charge peuvent nécessiter une construction conçue pour réduire la réponse en torsion. Un câble métallique galvanisé 19x7 4.0-18.0mm, câble en acier anti-rotation utilise une disposition à plusieurs torons destinée à améliorer la stabilité de la charge et la résistance à la rotation. Il ne remplace pas directement toutes les applications 6x12 FC, mais il illustre pourquoi la construction du câble doit être choisie en fonction du risque d'exploitation plutôt que par habitude.

De même, lorsque la résistance à l'écrasement est la principale préoccupation, un câble IWRC peut être plus adapté qu'un FC. Le compromis est souvent une flexibilité réduite et une sensation de manipulation différente. La sélection constitue donc un équilibre : une flexibilité suffisante pour les poulies et le cycle de service, un support structurel suffisant pour la pression du tambour et les conditions de charge, ainsi qu'une protection anticorrosion suffisante pour l'environnement.

Inspection : le système d'alerte précoce de l'opérateur

Un câble tombe rarement en panne sans montrer de signes de détérioration. Avant chaque poste ou opération de levage, inspectez les sections visibles du câble, en particulier les zones qui passent sur les poulies, entrent dans le tambour et se trouvent près des terminaisons d'extrémité. Recherchez les fils cassés, l'aplatissement, la réduction localisée du diamètre, la formation de panier, les coudes, la corrosion, la décoloration due à la chaleur ou les torons qui semblent anormalement lâches.

Soyez également attentif aux changements de comportement. Un déplacement irrégulier, de nouvelles vibrations, un enroulement inégal, des grincements au passage sur les poulies ou une charge qui commence à tourner davantage que d'habitude peuvent indiquer des problèmes liés au câble ou à l'équipement. N'essayez jamais de redresser un câble présentant un coude sous tension et ne continuez pas à utiliser un câble présentant une déformation structurelle évidente. Retirez-le du service et faites-le évaluer conformément à la norme d'inspection applicable et à la procédure du site.

La lubrification doit être appliquée de manière à atteindre les creux du câble sans le recouvrir si abondamment que les dommages soient dissimulés. Éliminez d'abord les contaminants abrasifs lorsque cela est possible. Un câble chargé de particules abrasives peut s'user à l'intérieur même si sa surface extérieure semble bien lubrifiée.

Faire le choix final

Un câble métallique 6x12 FC reste une option pratique pour le levage général contrôlé lorsque la flexibilité, une manipulation aisée et des performances de flexion normales sont prioritaires. Il est particulièrement adapté lorsque l'équipement dispose de poulies et de gorges de tambour appropriées, que le chargement est prévisible, que le câble est protégé contre un écrasement sévère et que les opérateurs l'inspectent régulièrement.

Si le travail comporte un risque élevé de rotation, un enroulement multicouche sévère, une corrosion agressive, des charges de choc fréquentes ou un contrôle de charge difficile, réfléchissez avant de choisir la construction habituelle. Adapter la conception du câble aux conditions réelles d'exploitation protège l'équipement, la charge et les personnes travaillant en dessous — bien plus efficacement qu'un choix fondé uniquement sur le diamètre ou le prix.
