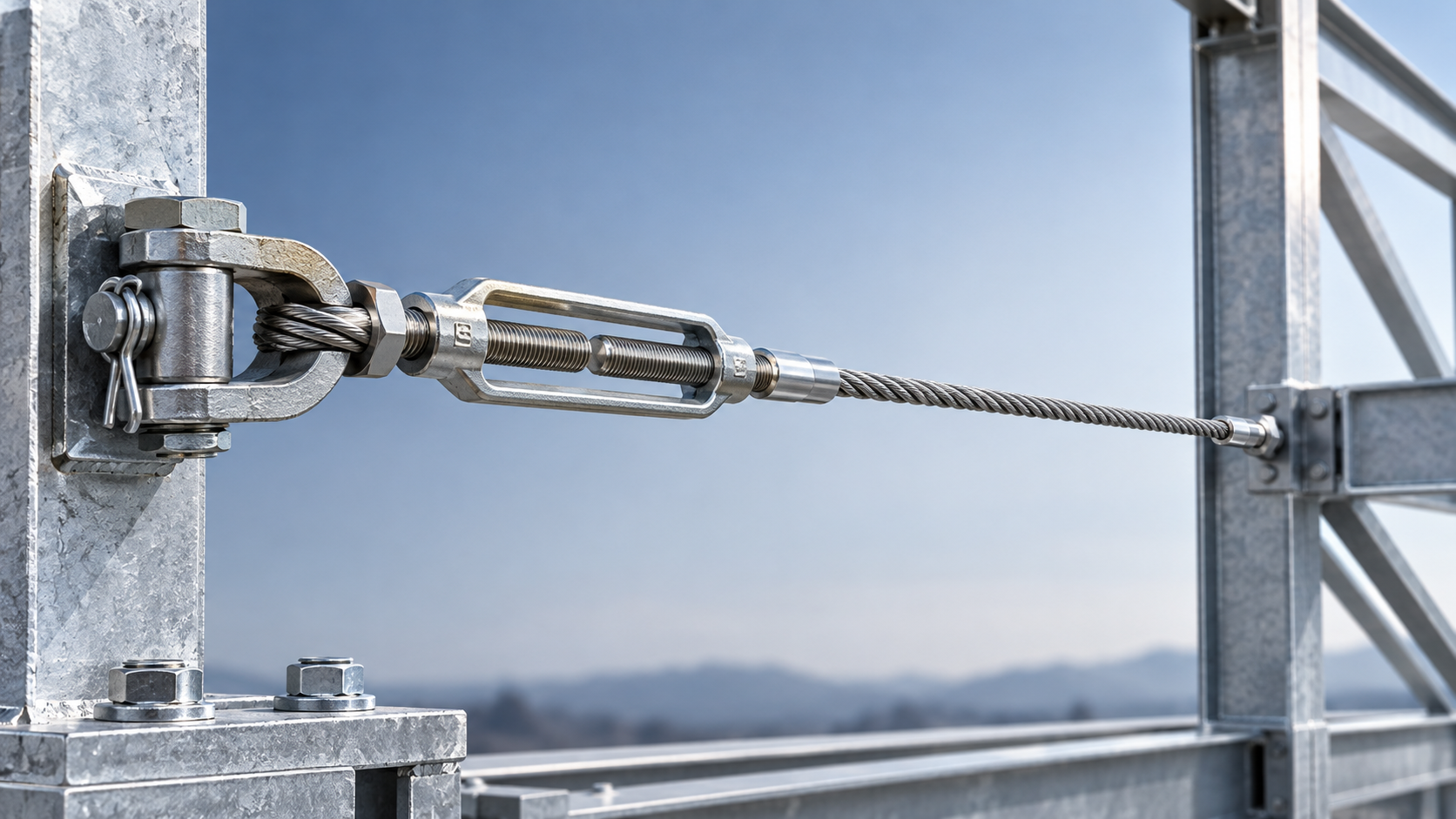

Toron en acier de 3 mm pour le contreventement : vérification des charges, de l’allongement et des embouts

Un toron en acier de 3 mm peut convenir à un contreventement soumis à de faibles efforts de traction si sa résistance vérifiée, sa rigidité, ses raccordements d’extrémité et ses ancrages répondent aux exigences du projet. Le diamètre seul ne permet pas de déterminer si le toron est adapté. Il peut résister à la charge calculée tout en s’allongeant suffisamment pour laisser le cadre se déplacer, ou son embout peut limiter la capacité avant que le fil lui-même n’atteigne sa limite.

Commencez par déterminer l’effort que le contreventement doit reprendre et le déplacement que la structure peut tolérer. Évaluez ensuite l’ensemble complet, notamment la tension de pose, les tendeurs, les points de fixation et les conditions d’exposition. Cette méthode constitue une base de sélection plus pertinente que la comparaison des diamètres nominaux ou des charges de rupture annoncées.

Déterminer la fonction du contreventement

Un toron d’acier travaille en traction et n’offre qu’une résistance négligeable à la compression. Dans une configuration à diagonales croisées, un changement de sens de la charge peut transférer l’effort de traction principal d’une diagonale à l’autre. Ne partez pas du principe que les deux diagonales se partagent la charge à parts égales, sauf si l’analyse structurelle le confirme.

L’angle du contreventement influe également sur la tension nécessaire. Pour une diagonale simple qui résiste à un effort horizontal, seule la composante horizontale de la tension du toron contribue à cette résistance. Une diagonale plus inclinée nécessite donc une tension plus élevée pour résister au même effort horizontal. Les raccordements subissent également une composante verticale, qui doit être prise en compte dans le dimensionnement des supports.

Définissez les conditions susceptibles de déterminer le choix :

• Vent, déplacement d’équipements, vibrations ou autres forces agissant sur la structure contreventée.
• Inversion de la charge et risque de détension du toron.
• Tension initiale nécessaire pour limiter le mou et les déplacements.
• Déplacement maximal acceptable au niveau du cadre ou de l’élément soutenu.
• Conditions temporaires de montage avant l’achèvement de la structure permanente.

La prétension maintient le contreventement en prise, mais elle sollicite également le toron, les raccords et les ancrages avant même l’application des forces extérieures. L’augmenter sans calcul peut surcharger les raccordements ou déformer un cadre léger. Son interaction avec les charges de service doit être prise en compte dans le modèle structurel.

Comparer la construction et la résistance documentée

Une référence décrite comme « toron d’acier de 3 mm » peut désigner différentes configurations de fils, matières et revêtements. Un toron simple et un câble métallique multitorons flexible ne sont pas interchangeables simplement parce que leur diamètre extérieur est identique. La construction influe sur la rigidité, le comportement en flexion, le tassement initial et la compatibilité des raccords.

Un toron relativement rigide peut convenir à un contreventement droit et statique. Un câble flexible peut être plus facile à acheminer ou à former en œil, mais son allongement et les exigences relatives aux raccordements peuvent différer. Indiquez explicitement la construction afin d’éviter qu’un fournisseur ne la remplace par un produit de 3 mm disponible.

Demandez la charge minimale de rupture correspondant précisément à la construction, à la classe du fil et au matériau fournis, avec des documents traçables à l’appui. La charge de rupture caractérise la résistance à la rupture ; elle ne correspond pas à la charge de service admissible. La résistance à la traction du fil seule ne suffit pas non plus à déterminer la capacité de l’ensemble toron-raccordements fini.

Évaluez la capacité selon la méthode de calcul applicable à la structure. Si une méthode de contrainte admissible utilise un coefficient de sécurité, il faut tenir compte de la capacité réduite du toron terminé avant de déterminer la charge admissible. Si le projet utilise des charges pondérées et des coefficients de résistance, appliquez cette méthode de manière cohérente. Mélanger ces deux approches peut conduire à des résultats trompeurs.

Le rendement de terminaison indique quelle part de la résistance à la rupture du toron est conservée avec un raccordement donné. Il dépend de la combinaison toron-raccord, de la préparation et de l’installation. N’appliquez pas une valeur de rendement générique à toutes les douilles, tous les serre-câbles ou tous les embouts. Vérifiez séparément les tendeurs, axes, supports et ancrages : la capacité applicable la plus faible peut déterminer celle de l’ensemble.

Vérifier l’allongement par rapport à la limite de déplacement

La résistance et la rigidité répondent à des questions différentes. La résistance détermine si l’ensemble peut reprendre l’effort. La rigidité détermine son déplacement sous cet effort. Un contreventement long et de faible diamètre peut satisfaire au contrôle de résistance tout en permettant un déplacement inacceptable du cadre.

Pour une première estimation élastique, l’allongement du toron suit la relationΔL = FL/ (EA), où F est la tension, L la longueur sous charge, E le module d’élasticité effectif et A la section métallique. Utilisez des unités cohérentes et des propriétés adaptées à la construction du toron. Assimiler le diamètre extérieur nominal à celui d’une barre d’acier pleine peut fausser l’estimation de la section comme de la rigidité.

Cette relation montre l’importance de la longueur : à effort et rigidité axiale identiques, un toron plus long s’allonge davantage. Toutefois, l’allongement du toron ne se traduit pas directement par un déplacement identique du cadre. La géométrie du contreventement et la flexibilité des raccordements influent également sur le déplacement.

Les déplacements lors de la pose peuvent être dus à la mise en place des fils, au calage des embouts ou à la prise du jeu au niveau des axes. Ces phénomènes diffèrent de l’allongement élastique réversible. Si les limites de déplacement sont strictes, demandez des données charge-allongement et précisez toute exigence de pré-étirage en usine ou de procédure de mise en place contrôlée.

Un tendeur permet le réglage, mais son serrage ne peut pas supprimer l’allongement élastique sous des charges variables. Si le déplacement détermine le dimensionnement, comparez un toron de plus grand diamètre, un contreventement plus court, un angle de contreventement modifié ou un élément de contreventement rigide. Augmenter la prétension n’est pas automatiquement la meilleure solution.

Les embouts doivent correspondre exactement au toron

Choisissez le système de terminaison en même temps que le toron. Un raccord marqué pour un câble de 3 mm peut être conçu pour une autre construction ou un autre matériau. La compatibilité doit tenir compte du diamètre métallique, de la disposition des fils, du matériau du raccord et du type de charge prévu.

Les embouts sertis en usine peuvent offrir des raccordements compacts, à condition que l’embout et le procédé de sertissage soient homologués pour le toron spécifié. Les boucles fixées par manchon peuvent également convenir si le toron permet le rayon de courbure requis et si le système de manchon est approuvé. Une cosse protège l’œil et sa surface d’appui, mais ne détermine pas la capacité de la terminaison.

Ne choisissez pas de petits serre-câbles simplement parce qu’ils peuvent être montés autour du toron. Leur adéquation dépend des constructions autorisées par le fabricant, de la procédure de montage, des exigences de serrage et de la capacité publiée. Un collier générique peut entraîner un glissement ou endommager localement les fils, risques qu’un calcul de résistance du toron seul ne prend pas en compte.

Suivez le cheminement des charges dans le raccordement complet : toron, embout, axe ou manille, tendeur, support et ancrage structurel. Les axes doivent présenter des surfaces d’appui adaptées et les raccords doivent être alignés avec la charge. Une charge latérale, des courbures prononcées ou des embouts en appui forcé contre les arêtes d’un support peuvent compromettre une spécification par ailleurs adéquate.

Prévoyez une course de réglage suffisante pour tenir compte des tolérances de pose et du tassement, tout en maintenant l’engagement de filetage requis. Prévoyez un dispositif de blocage adapté aux vibrations et un point de contrôle qui reste accessible après l’installation.

L’environnement et l’installation peuvent influer sur le choix

Évaluez les options en acier galvanisé et en acier inoxydable en fonction de l’humidité, des sels, des produits chimiques, des métaux en contact et de l’accès pour la maintenance. L’acier inoxydable ne convient pas automatiquement à tous les environnements corrosifs, et un revêtement protecteur n’augmente pas la capacité structurelle intrinsèque du toron.

Pour les produits revêtus de plastique, indiquez à la fois le diamètre du toron métallique et le diamètre total avec revêtement. La préparation des terminaisons doit respecter les exigences du système approuvé ; serrer un revêtement compressible peut provoquer un glissement du raccordement. Le revêtement peut également masquer la corrosion ou des fils cassés : l’accès nécessaire aux inspections doit donc faire partie des critères de sélection.

Distinguez le levage lors du montage du contreventement permanent. Si un équipement doit être hissé en position, un ensemble conçu à cet effet, tel que l’élingue chaîne de levage G80 soudée avec crochet, à 1, 2, 3 ou 4 brins, de 6 à 22 mm, offre des configurations de levage à un ou plusieurs brins. Le choix dépend de la charge maximale d’utilisation indiquée, des angles d’élingage, des points d’attache et de l’équilibrage de la charge. Son utilisation pour le levage ne prouve pas qu’elle peut remplacer un contreventement par toron dimensionné à cet effet.

Traduire l’évaluation en spécification d’achat

Une demande de prix utile décrit l’ensemble au lieu de se limiter à « câble de 3 mm ». Indiquez les éléments suivants :

• Construction du toron, diamètre métallique, matériau et protection contre la corrosion.
• Documents requis sur la résistance et base de vérification de la capacité du projet.
• Tension de calcul, prétension de pose, longueur du contreventement et limite de déplacement.
• Types d’embouts, performances validées des terminaisons et capacités des raccords.
• Points de référence pour la longueur finie, tolérances et plage de réglage.
• Exigences d’installation, d’inspection et de traçabilité.

Shandong Faster Technology Co., Ltd. fournit des câbles métalliques à torons simples et multiples en acier galvanisé, en acier inoxydable et avec revêtement plastique, et peut personnaliser des produits d’élingues serties. Ces capacités permettent d’étudier les options de matériaux et d’assemblages. La demande doit préciser les performances requises pour le contreventement et demander une combinaison toron-embouts compatible et documentée.

Ne validez l’option de 3 mm que si les vérifications de capacité et de déplacement sont toutes deux concluantes pour l’ensemble installé. Si l’une d’elles échoue, modifiez le diamètre, la géométrie, le système de raccordement ou le type de contreventement avant de commander.
