Tension du câble métallique et résistance à la rupture : ce que les acheteurs doivent comparer

Tension du câble métallique et charge de rupture : ce que les acheteurs doivent comparer

L'erreur est facile à commettre : un acheteur voit une charge de rupture élevée sur une fiche technique et suppose que le câble convient automatiquement à l'application. Ce n'est pas le cas. La charge de rupture indique la charge à laquelle un câble métallique est censé céder dans des conditions d'essai. La tension du câble métallique correspond à la force réelle que le câble subit en service. Ces deux valeurs sont liées, mais elles ne sont pas interchangeables ; les considérer comme équivalentes est l'un des moyens les plus rapides de choisir le mauvais câble.

Pour effectuer une sélection, la véritable question n'est pas « Quel câble affiche la valeur la plus élevée ? » mais « Quelle tension ce câble subira-t-il dans mon application, et quelle marge de sécurité est requise entre cette tension de service et la force minimale de rupture du câble ? » Cette distinction est importante, que le câble soit utilisé pour le levage, le gréement maritime, le levage minier, la manutention dans la construction, les opérations portuaires ou la retenue statique.

En pratique, la tension est dynamique. Un câble qui maintient une charge suspendue stable se comporte très différemment d'un câble soumis à des charges de choc, à un passage sur des poulies, aux mouvements du vent, à des démarrages et arrêts répétés ou à une répartition irrégulière de la charge. Les acheteurs comparent souvent uniquement la charge nominale et la charge de rupture indiquée au catalogue, alors que les conditions de service sont celles qui déterminent réellement si le câble durera ou cédera prématurément.

Ce que chaque valeur indique réellement

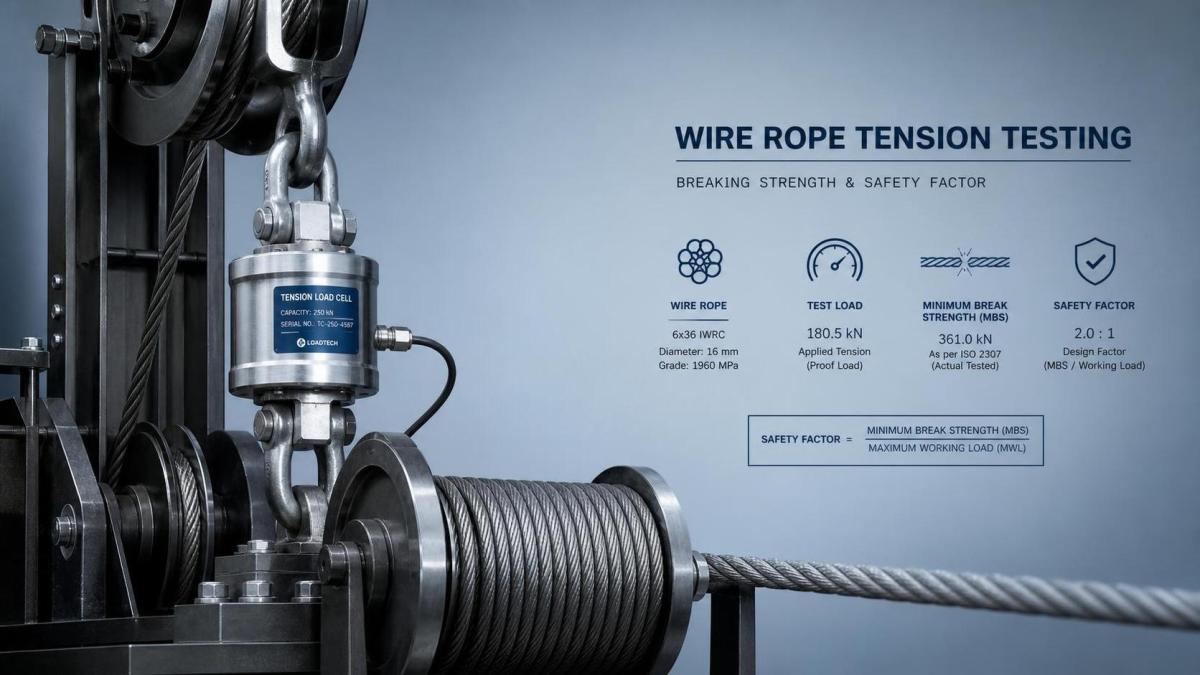

La charge de rupture est une valeur de capacité établie en laboratoire. Elle est utile, car elle fournit une référence commune pour comparer des câbles de construction, de diamètre et de nuance de matériau différents. Toutefois, cela ne signifie pas que le câble doit être utilisé à proximité de cette limite. Dans la plupart des environnements industriels, la charge de travail admissible ne représente qu'une fraction de la charge de rupture, car les ingénieurs doivent tenir compte de l'usure, de la fatigue, de la qualité de l'installation, des contraintes de flexion et des surcharges imprévues.

La tension du câble métallique, en revanche, est une condition de terrain. Elle peut résulter directement du poids suspendu ou inclure des forces d'accélération, des facteurs d'angle, de la traînée, des vibrations ou des charges pulsatoires. Un câble utilisé dans un système d'ascenseur, un système de mouflage de grue ou une ligne de manutention portuaire ne fait pas que « supporter X tonnes ». Il fonctionne au sein d'un système mécanique évolutif. C'est pourquoi les acheteurs expérimentés demandent comment le câble est chargé, et pas seulement quelle est sa résistance théorique.

Une manière simple de le comprendre est la suivante : la charge de rupture représente le seuil de défaillance ; la tension représente la contrainte de l'utilisation quotidienne. Une bonne sélection dépend de la distance entre ces deux valeurs.

Pourquoi les acheteurs sont induits en erreur par les câbles « plus résistants »

Une charge de rupture plus élevée ne constitue pas toujours le meilleur achat. Si deux câbles peuvent tous deux supporter la tension de fonctionnement prévue avec le facteur de sécurité requis, le meilleur choix peut dépendre de la résistance à la fatigue, du comportement face à la corrosion, de la flexibilité ou de la compatibilité avec l'équipement. Un câble compact à haute résistance peut être un mauvais choix si l'application implique de petites poulies et une flexion constante. Un câble galvanisé peut être plus performant qu'un câble non traité plus résistant dans un environnement humide ou marin, simplement parce que la corrosion constitue le facteur qui limite réellement sa durée de vie.

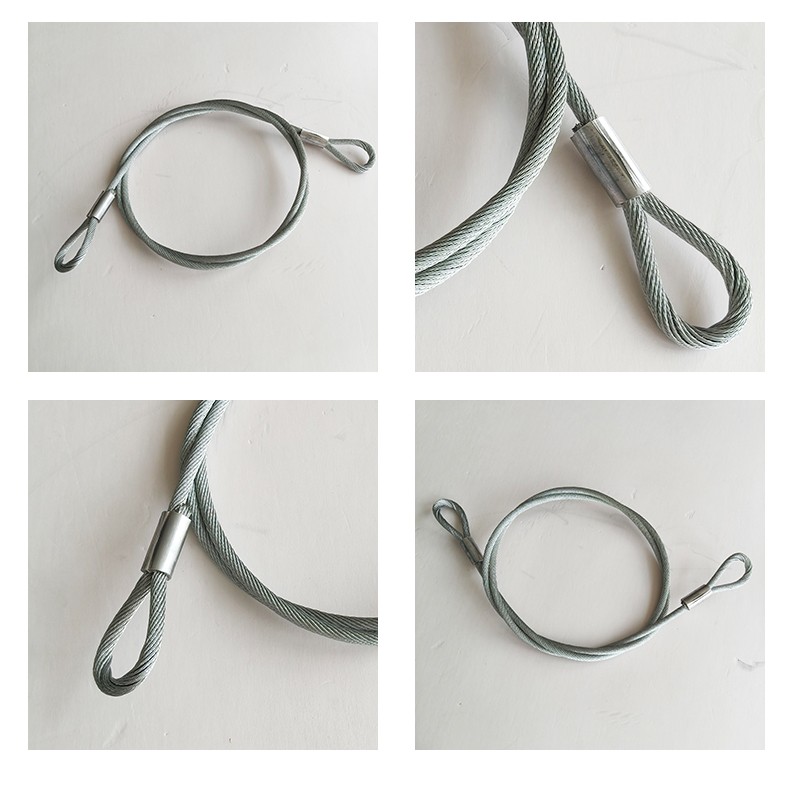

Cela est particulièrement pertinent dans les décisions d'approvisionnement industriel. Les entreprises qui fabriquent plusieurs types de câbles métalliques observent généralement le même phénomène : les clients commencent souvent par demander la valeur de résistance à la traction la plus élevée, puis découvrent plus tard que la construction du câble, l'état de surface et le cycle de fonctionnement étaient les variables les plus déterminantes. Shandong Faster Technology, par exemple, produit des câbles métalliques en acier galvanisé, inoxydable et revêtu de plastique, dans des diamètres allant de 1 mm à 20 mm, et cette gamme existe pour une raison. Les différents environnements et chemins de charge entraînent des modes de défaillance différents.

Quels éléments comparer réellement avant l'achat

Lors de l'examen des devis ou des spécifications, comparez ces points ensemble plutôt qu'isolément :

Ce dernier point est souvent sous-estimé. Le contrôle de l'ensemble du processus, depuis la sélection des matières premières jusqu'au tréfilage, au toronnage et à l'inspection finale, a un effet direct sur la constance. Pour les acheteurs, la régularité est aussi importante que la résistance annoncée, car les performances sur le terrain dépendent de la fiabilité des lots, et non du résultat obtenu sur un seul échantillon.

Le rôle du facteur de sécurité et du type d'application

Aucun acheteur sérieux ne devrait comparer la tension et la charge de rupture sans prendre également en compte le facteur de sécurité. Le rapport acceptable dépend de l'application, de la norme applicable et du risque de choc ou d'exposition humaine. Une ligne de retenue statique, une élingue de levage et une ligne de manutention minière ne reposent pas toutes sur la même logique de décision. C'est pourquoi un simple numéro de catalogue ne suffit pas à finaliser la sélection.

Il existe également des situations dans lesquelles le câble métallique n'est peut-être pas le seul produit à évaluer. Dans certaines applications de levage ou de traction, notamment lorsque l'abrasion, l'articulation des maillons ou l'engagement direct du crochet sont importants, les acheteurs comparent les systèmes à câble aux systèmes à chaîne. C'est dans ce contexte que des produits tels que NACM90 EN818-2 G80 Black Heavy Duty 6mm 8mm 10mm Alloy Steel Lifting Chain entrent en considération. Une chaîne de levage G80 ne remplace pas un câble dans toutes les applications, mais sa relation de charge fondée sur une norme est facile à interpréter : les informations fournies sur le produit indiquent que la force minimale de rupture est quatre fois supérieure à la charge de travail nominale et que la charge d'essai est deux fois supérieure à la charge nominale. Pour les acheteurs, ce type de rapport est plus utile à la décision qu'une simple affirmation de résistance, car il relie directement les performances aux conditions de fonctionnement.

Le même principe doit guider l'achat de câbles métalliques. Demandez ce que le câble devra supporter en fonctionnement, quelle marge de conception est prévue et si le fabricant peut adapter le produit aux conditions de corrosion, de fatigue et de manutention. Une résistance sans contexte constitue une information incomplète.

Erreurs courantes lors de l'achat

Une erreur courante consiste à utiliser uniquement la charge statique pour estimer la tension d'un câble métallique. Le levage incliné, les assemblages à plusieurs brins, les démarrages brusques et la répartition irrégulière peuvent tous augmenter la force réelle exercée sur le câble. Une autre erreur consiste à supposer que le diamètre est automatiquement synonyme de sécurité. Un câble de plus grand diamètre peut offrir une résistance supérieure, mais s'il ne s'adapte pas correctement au tambour, à la gorge, à l'embout ou au rayon de flexion, sa durée de vie peut être réduite au lieu d'être améliorée.

Les acheteurs négligent également parfois l'environnement. Dans les ports, les navires, les travaux de construction côtiers et les environnements miniers humides, la corrosion peut réduire la durée de vie effective bien avant que la résistance nominale ne devienne le problème. Dans ces cas, la comparaison des câbles galvanisés, inoxydables ou revêtus fait partie de la décision tension-résistance, et non d'un simple choix esthétique distinct.

Une dernière erreur consiste à considérer que tous les produits conformes sont fonctionnellement identiques. Les normes sont importantes, mais le contrôle de la fabrication l'est également. Un fournisseur disposant de lignes de production automatisées, d'une production stable et de capacités d'inspection couvrant l'ensemble du processus est généralement mieux placé pour fournir des performances reproductibles qu'un fournisseur qui s'appuie principalement sur un tri en fin de production.

Une meilleure méthode de décision

Pour les décisions d'achat réelles, comparez d'abord la tension de service prévue, vérifiez ensuite la marge de sécurité requise, puis évaluez la construction du câble, le matériau et l'environnement de fonctionnement. Ce n'est qu'après cela que vous devriez comparer les prix. Si l'application concerne le levage, l'exposition marine, l'exploitation minière, les ascenseurs ou des cycles de fonctionnement répétés, le câble « le plus résistant » indiqué sur la fiche n'est peut-être pas celui qui offrira les meilleures performances dans la durée.

Ainsi, lorsqu'une personne demande si la tension du câble métallique ou la charge de rupture est la plus importante, la réponse pratique est qu'aucune des deux ne suffit à elle seule. La tension indique ce que le câble doit supporter chaque jour. La charge de rupture indique à quelle distance commence la défaillance. Les acheteurs doivent comparer l'écart entre ces deux valeurs, puis déterminer si la conception, le matériau et la qualité de fabrication du câble rendent cet écart fiable dans l'application réelle.
