Comment mesurer la tension d’un câble métallique sans endommager le câble

Lorsqu'un câble est déjà en service, le véritable objectif ne consiste pas simplement à obtenir un chiffre. Il s'agit d'obtenir une mesure exploitable de la tension du câble métallique, sans pincer les torons, aplatir les fils extérieurs ni provoquer de dommages pendant l'inspection. Pour les équipes qualité et les responsables de la sécurité, cela signifie généralement choisir une méthode non destructive, vérifier d'abord l'état du câble et savoir quand une mesure est fiable et quand elle ne l'est pas.

Dans les opérations de levage, de manutention portuaire, de construction, d'exploitation minière et les travaux maritimes, la tension influence la répartition de la charge, le comportement au freinage, la durée de vie du câble et la réaction du système en cas de choc. Un câble qui semble en bon état peut néanmoins fonctionner avec une tension irrégulière. C'est souvent à ce niveau que les inspections échouent : l'instrument fonctionne correctement, mais le point de mesure, l'état du câble ou les conditions de fonctionnement ne sont pas appropriés.

Commencez par vérifier si le câble peut être mesuré avec précision

Avant d'utiliser un appareil de mesure, examinez le câble et la section que vous prévoyez de tester. Les outils de mesure de tension non destructifs dépendent d'une géométrie du câble qui reste relativement uniforme. Si le câble présente un écrasement visible, une corrosion importante, un effet de cage d'oiseau, des fils cassés, une forte contamination ou une zone de contact aplatie par un tambour ou une poulie, la mesure peut dériver même si l'appareil est étalonné.

• Choisissez une section droite et accessible, éloignée des terminaisons, des serre-câbles, des douilles et des zones de flexion récentes.
• Évitez de mesurer directement à proximité d'une poulie, d'un enroulement sur tambour ou d'un point de croisement.
• Vérifiez le diamètre et la construction du câble à partir du certificat du câble, du dossier d'achat ou du dossier de l'équipement avant de sélectionner la plage de mesure de l'instrument.
• Si le câble a été récemment lubrifié, nettoyez uniquement la zone de contact nécessaire à l'instrument. Ne retirez pas la lubrification sur une longue section uniquement pour effectuer une mesure.

Ce dernier point est plus important qu'on ne le pense. Un nettoyage excessif pour l'inspection peut causer davantage de dommages qu'une mesure légèrement moins propre.

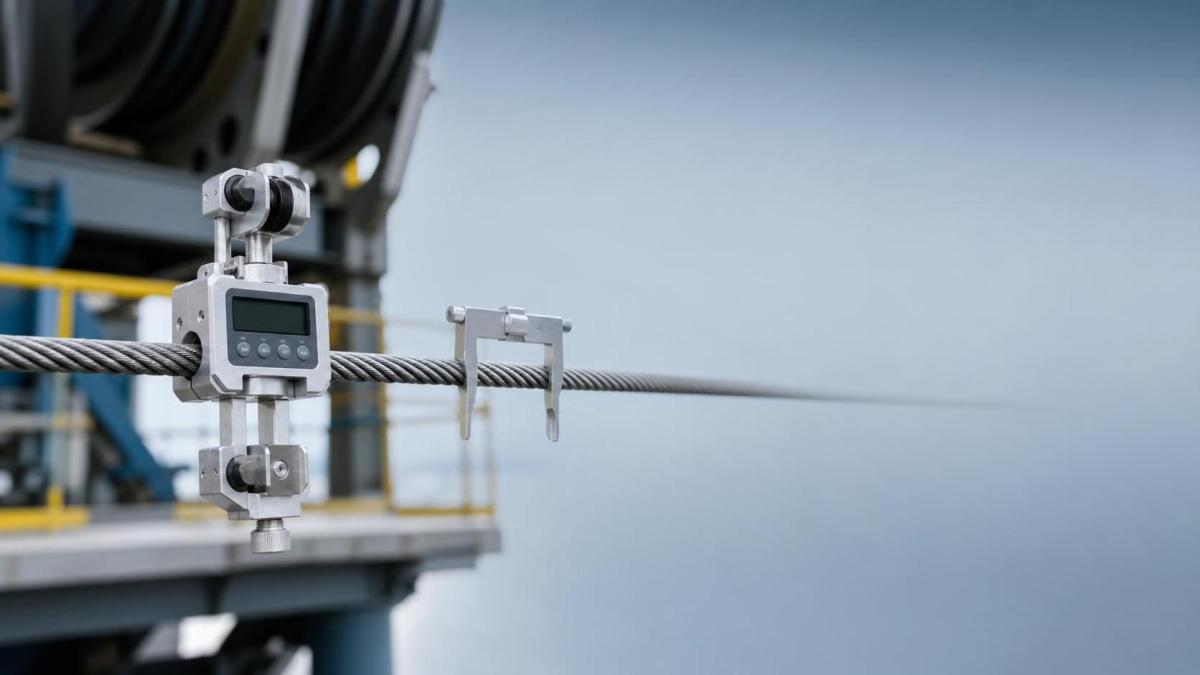

Utilisez un tensiomètre mécanique ou électronique à pince pour les contrôles de routine

Pour la plupart des inspections sur site, un tensiomètre à pince correctement adapté constitue le choix le plus sûr. Ces outils mesurent la déflexion ou la compression de manière contrôlée et la convertissent en tension du câble en fonction du diamètre et de la construction du câble. Ils sont rapides, portables et adaptés aux contrôles répétés lors des tournées de maintenance.

L'erreur courante consiste à les considérer comme universels. Ce n'est pas le cas. Un appareil réglé pour un type de câble peut donner un résultat médiocre sur un autre, notamment lors du passage de câbles toronnés ordinaires à des constructions anti-giratoires.

Par exemple, si vous contrôlez un câble anti-giratoire utilisé pour le levage d'une grue à tour, le gréage portuaire ou la traction minière, la structure du câble modifie sa réaction à la compression et à la flexion. Un produit multitorons tel que câble métallique en acier galvanisé anti-giratoire 19x7 de 4.0-18.0mm présente un comportement en torsion différent de celui d'une construction simple à un seul toron. Le réglage de l'instrument doit donc correspondre aux données réelles du câble, et pas seulement à son diamètre nominal.

En pratique, suivez cette courte séquence :

1. Vérifiez le diamètre du câble à l'aide d'un pied à coulisse pour câbles, à plusieurs endroits.
2. Sélectionnez le réglage correspondant à la construction exacte du câble si l'appareil le permet.
3. Appliquez le tensiomètre sur une portion droite soumise à une charge stable, et non pendant une accélération ou un freinage.
4. Prenez au moins trois mesures à courte distance les unes des autres et comparez-les.
5. Si une mesure diffère alors que les autres concordent, inspectez cet endroit avant de calculer une quelconque moyenne.

Sachez quand une cellule de charge constitue la meilleure solution

Si le système le permet, une cellule de charge en ligne fournit généralement une valeur de tension plus fiable qu'un tensiomètre à pince. Elle est particulièrement utile lors de la mise en service, des essais de charge ou de la recherche de défauts dans la répartition inégale de la charge entre plusieurs lignes. Son inconvénient est évident : il faut disposer d'un emplacement dans le dispositif de gréage pour l'installer, ce qui n'est pas toujours pratique sur un équipement en fonctionnement.

Pour le contrôle qualité de routine des câbles installés, les cellules de charge sont souvent trop intrusives. Pour les travaux de réglage, elles sont excellentes. Utilisez-les lorsque vous avez besoin d'une valeur de référence pour valider les mesures effectuées avec un tensiomètre de terrain, ou lorsque les décisions de sécurité exigent une plus grande fiabilité de la valeur mesurée.

Ne vous fiez pas à la « sensation » ou à la flèche visuelle, sauf pour un contrôle préliminaire

Les équipes pressées par le temps procèdent encore ainsi. Quelqu'un tape sur le câble, vérifie la flèche, compare une ligne à une autre et juge la situation acceptable. Cela peut suffire à repérer un ensemble fortement déséquilibré, mais ce n'est pas une méthode de mesure. Le poids propre du câble, la longueur de la portée, le vent, la température, la disposition du mouflage et les frottements modifient tous ce que l'œil perçoit.

Utilisez la flèche visuelle uniquement comme déclencheur d'un contrôle complémentaire avec instrument. Il s'agit d'un outil de présélection, rien de plus.

Surveillez les conditions qui faussent la mesure

La plupart des données de tension erronées proviennent d'une courte liste de conditions évitables. Si vous les maîtrisez, vos contrôles de tension des câbles métalliques deviennent beaucoup plus utiles.

Vérifiez les spécifications du câble avant d'évaluer la valeur mesurée

Une valeur de tension prise isolément ne fournit pas beaucoup d'informations. Vous devez connaître le contexte de fonctionnement admissible : construction du câble, diamètre, configuration de l'équipement ainsi que la documentation du fabricant ou du projet qui définit les conditions de charge prévues. C'est à ce niveau que les équipes qualité et sécurité confondent parfois les données de résistance à la rupture avec la tension de service. Ces deux notions ne sont pas interchangeables.

Si vous utilisez des câbles galvanisés ou inoxydables, ou des câbles revêtus de plastique, vérifiez la fiche exacte du produit. Un fabricant disposant d'une large capacité de production de câbles et d'un contrôle complet des processus peut généralement fournir les informations dimensionnelles et de production nécessaires. Toutefois, votre décision d'inspection doit toujours se baser sur le câble réellement installé sur la machine, et non sur une référence générique de catalogue.

Lorsque des câbles anti-giratoires sont utilisés pour assurer la stabilité de la charge, par exemple sur des crochets de grue, des équipements de chargement de navires ou des treuils de traction, il est utile de confirmer si le câble installé est de type 19x7 et si son diamètre se situe dans la plage attendue. Pour des produits tels que câble métallique en acier galvanisé anti-giratoire 19x7 de 4.0-18.0mm, les diamètres disponibles vont de 4.0 mm à 18.0 mm. Une indication incorrecte du diamètre dans le dossier de maintenance peut donc compromettre l'ensemble du contrôle.

Considérez les mesures irrégulières comme un problème du système, et pas seulement du câble

Si un câble d'un dispositif à plusieurs lignes supporte une charge supérieure à celle des autres, ne vous arrêtez pas au câble. Examinez la symétrie du mouflage, l'enroulement sur le tambour, l'alignement de la terminaison, l'état des poulies et vérifiez si la ligne s'est correctement mise en place après l'installation. Retendre régulièrement le câble sans corriger la cause mécanique fait généralement perdre du temps et peut réduire la durée de vie du câble.

Une bonne habitude sur le terrain consiste à consigner ensemble trois éléments : la tension mesurée, l'état du câble et les conditions de fonctionnement. Lorsque ces informations sont enregistrées comme un seul ensemble, il devient beaucoup plus facile d'interpréter les évolutions lors des inspections ultérieures.

Un ordre d'inspection pratique adapté aux conditions de terrain

Commencez par un contrôle visuel de l'état. Vérifiez ensuite l'identification et le diamètre du câble. Effectuez la mesure sur une section droite avec un tensiomètre non destructif adapté, pendant que la charge est stable. Répétez les mesures avant d'accepter le résultat. Si les valeurs ne correspondent pas à la répartition attendue de la charge, prenez du recul et inspectez le système de gréage, et pas uniquement la surface du câble.

Cet ordre peut sembler simple, mais il permet d'éviter les deux problèmes qui se reproduisent constamment : endommager la ligne pendant l'inspection et se fier à une valeur de tension qui n'a jamais été valide.
