Sélection de la taille du câble métallique : comment le diamètre et la construction influencent la charge maximale d’utilisation

Choisir la bonne taille de câble métallique ne consiste pas simplement à sélectionner le plus grand diamètre compatible avec le budget ou le plus petit câble qui semble répondre à une charge calculée. Dans les opérations de levage, de traction et d’arrimage, le diamètre est étroitement lié à la force de rupture, mais la charge maximale d’utilisation finale dépend également de la construction du câble, du type d’âme, de l’efficacité des terminaisons, de la géométrie de l’élingue, de la compatibilité avec les équipements et des exigences de sécurité applicables au travail.

Pour les évaluateurs techniques, la question essentielle n’est donc pas « Quel diamètre peut supporter cette charge ? », mais « Quel ensemble complet de câble peut supporter cette charge en toute sécurité pendant toute sa durée de service prévue ? » Un câble qui fonctionne bien lors d’un essai de traction statique peut néanmoins être inadapté s’il se plie de façon répétée sur des poulies de diamètre insuffisant, est exposé à la corrosion par l’eau salée ou est utilisé dans une élingue à plusieurs brins sous un angle défavorable.

Le diamètre constitue le point de départ, et non la réponse finale

Le diamètre du câble métallique détermine la section métallique disponible pour résister à la traction. Toutes choses égales par ailleurs, un diamètre plus important offre normalement une force de rupture minimale plus élevée. Cette relation fait du diamètre le premier paramètre de sélection lors de la comparaison des options de câble, notamment pour les câbles de levage, les élingues de grue, les équipements liés à l’amarrage maritime et les applications minières.

Toutefois, la charge maximale d’utilisation n’est pas la même chose que la force de rupture minimale. La charge d’utilisation est établie en appliquant le coefficient de conception approprié, puis en tenant compte des conditions réelles d’assemblage et d’utilisation. Un câble métallique peut perdre de sa capacité utile en raison de raccords mal choisis, de torons endommagés, de contacts avec des arêtes vives, de charges latérales, d’un écrasement sur un tambour ou d’un angle d’élingue modifié. Pour cette raison, le tableau de capacité nominale d’un fournisseur doit toujours être lu conjointement avec la classe de câble, la construction, l’âme, la terminaison d’extrémité et la norme applicable indiquées.

La mesure du diamètre exige également de la rigueur. Un câble nominal de 10 mm doit être mesuré aux points les plus larges des torons opposés, et non dans les creux qui les séparent. Les mesures prises après qu’un câble a été aplati, usé ou chargé avec déformation peuvent donner une impression trompeuse de sa taille d’origine. Les relevés d’inspection doivent distinguer les tolérances de fabrication de la perte de diamètre en service.

La construction modifie le compromis entre résistance, flexibilité et usure

Deux câbles de même diamètre peuvent se comporter de manière très différente. La construction décrit le nombre de torons, le nombre de fils dans chaque toron, l’agencement du câblage et l’âme. Une construction comportant moins de fils extérieurs mais de plus grande taille offre généralement une meilleure résistance à l’abrasion et aux manipulations intensives. Une construction comportant davantage de fils plus fins est habituellement plus flexible et mieux adaptée aux flexions répétées autour de poulies ou de tambours, bien que ses fils extérieurs plus petits puissent être plus vulnérables à l’usure abrasive.

Les choix courants illustrent cet équilibre. Un câble de type 6x19 est souvent envisagé lorsque la résistance à l’abrasion et les opérations générales de levage sont importantes. Un câble de type 6x37 comporte davantage de fils individuels et est couramment envisagé lorsque la flexibilité et la résistance à la fatigue sont prioritaires. Les constructions multitorons telles que 19x7 peuvent être sélectionnées pour certaines applications nécessitant une résistance à la rotation, mais elles exigent une manipulation appropriée et ne doivent pas être substituées sans précaution à un câble conventionnel. Leur comportement sous charge, leurs exigences d’installation et leur compatibilité avec le système de levage doivent être vérifiés comme un ensemble complet.

Le choix de l’âme est également important. Une âme textile peut favoriser la flexibilité et la rétention du lubrifiant dans les applications appropriées. Une âme métallique indépendante (IWRC) offre généralement une meilleure résistance à l’écrasement et un allongement structurel plus faible, ce qui la rend pertinente lorsque les câbles sont soumis à une forte traction en ligne, à un enroulement multicouche ou à un service d’élingage exigeant. Aucune des deux âmes n’est universellement supérieure ; le cycle de service et la géométrie de l’équipement déterminent le choix pratique.

La configuration de l’élingue peut réduire la capacité disponible

Lorsqu’un câble métallique est transformé en élingue, l’ensemble doit être évalué plutôt que le câble seul. Les épissures à œil, manchons, douilles, cosses, maillons principaux, crochets et raccords mécaniques influencent tous la charge maximale d’utilisation nominale. Un câble correctement dimensionné associé à un crochet sous-dimensionné ou à un manchon inadapté ne constitue pas un système de levage sûr.

Les élingues à brins multiples méritent une attention particulière. À mesure que l’angle entre le brin d’élingue et la verticale s’élargit, la tension dans chaque brin augmente. La répartition de la charge peut également être inégale en raison de la forme de la charge, des variations du centre de gravité, de la position du crochet et des différences de longueur entre les brins. Les ensembles à quatre brins peuvent offrir une stabilité précieuse de la charge, mais il est dangereux de supposer que les quatre brins supporteront toujours une part égale. La capacité nominale doit être fondée sur la configuration d’élingue concernée et sur les conditions définies par les pratiques de levage applicables ou les exigences du projet.

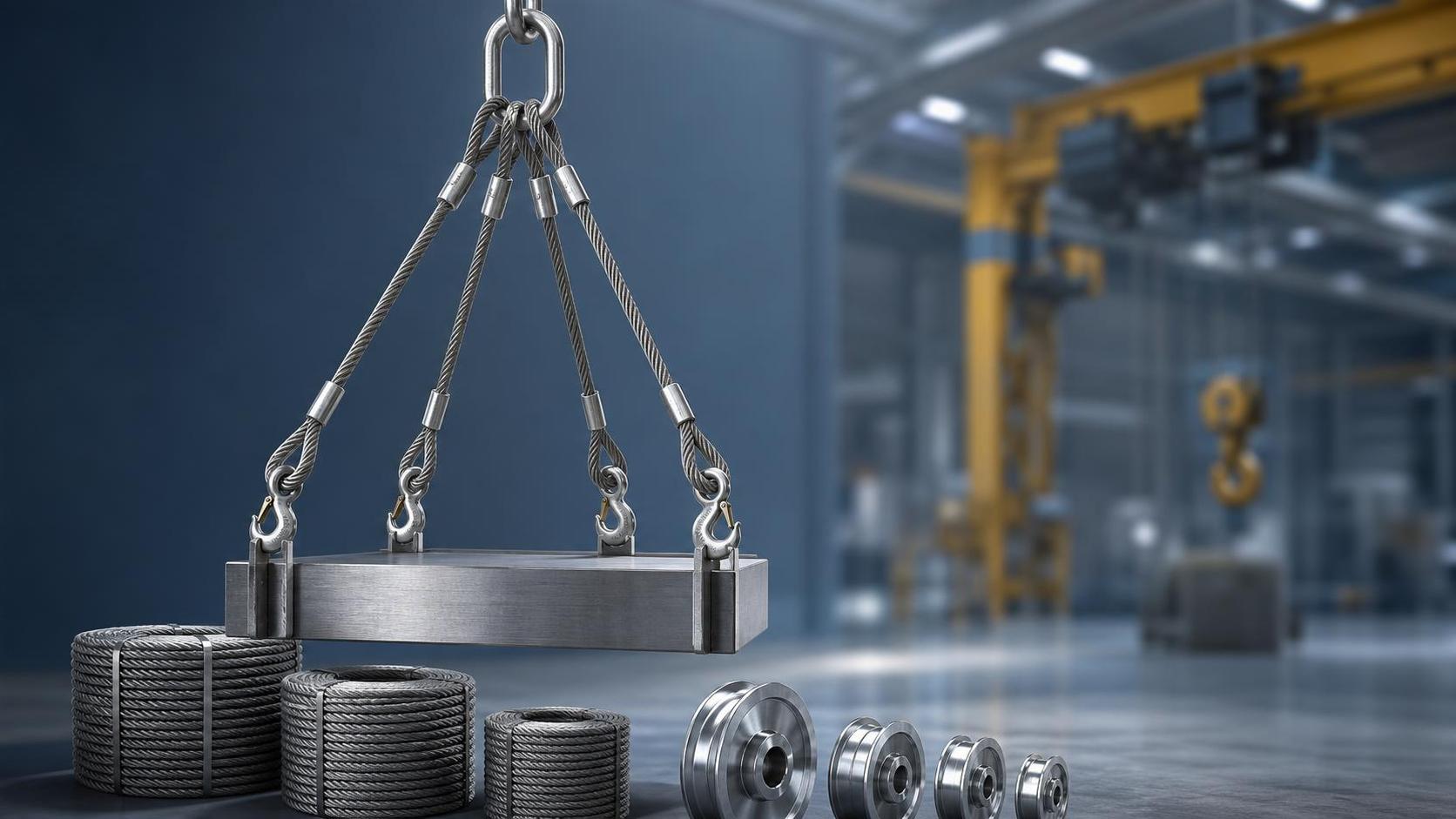

Par exemple, uneélingue en câble métallique à 4 brins en acier carbone avec crochet d’élingue à œil verrouillable pour levage lourd associe quatre brins de câble, des yeux à cosse formés mécaniquement, un maillon principal oblong et des crochets verrouillables. Un tel ensemble peut convenir aux charges équilibrées dans la construction, les ports, les mines ou la manutention maritime, mais sa sélection exige toujours les dimensions réelles de la charge, les points de levage, la hauteur libre, l’angle des brins et la compatibilité des fixations. Le maillon principal doit s’adapter correctement au crochet de grue, et chaque crochet doit convenir à sa connexion prévue et à son sens de chargement.

Le matériau et la finition de surface doivent correspondre à l’exposition

Une taille de câble métallique techniquement correcte peut néanmoins connaître une défaillance précoce si les conditions de corrosion sont sous-estimées. Un câble clair peut être pratique dans des environnements intérieurs contrôlés où la lubrification et l’inspection sont bien gérées. Un câble galvanisé est couramment envisagé lorsque l’humidité atmosphérique est préoccupante. L’acier inoxydable peut être spécifié lorsque la résistance à la corrosion est plus critique, bien que les propriétés mécaniques requises et l’environnement chimique réel doivent être examinés plutôt que présumés. Un câble revêtu de plastique peut protéger les surfaces et améliorer la manipulation dans certaines applications d’arrimage ou à usage général, mais le revêtement ne dispense pas d’inspecter le câble sous-jacent.

Dans les ports, les activités de pêche et les projets exposés à l’océan, la résistance à la corrosion doit être évaluée en parallèle avec l’abrasion, la fatigue de flexion et l’accessibilité pour la maintenance. Dans une mine poussiéreuse ou sur un chantier de construction, l’usure externe et l’écrasement peuvent être les préoccupations dominantes. Le bon choix est souvent un compromis fondé sur le mode de défaillance le plus susceptible de limiter la durée de service.

Une séquence d’évaluation pratique

Un processus de spécification fiable commence par la charge maximale, mais ne doit pas s’arrêter là. Les équipes techniques doivent confirmer les éléments suivants avant d’émettre une spécification d’achat :

• Charge maximale d’utilisation, y compris tous les effets dynamiques prévisibles liés au levage, à l’accélération ou aux charges de choc.
• Type d’application : arrimage statique, levage répété, câble de grue, traction, utilisation maritime ou ensemble d’élingue fabriqué.
• Coefficient de sécurité requis, base de capacité nominale et toute exigence de conformité liée au projet, au client ou au contexte local.
• Construction du câble, classe de résistance à la traction, type d’âme et compatibilité avec les poulies, tambours et configurations de mouflage.
• Exposition environnementale, notamment à l’humidité, au sel, aux produits chimiques, aux particules abrasives et à la température.
• Type de terminaison, angle d’élingue, dimensions des raccords, exigences d’inspection et critères de remplacement.

Ce processus évite une erreur courante d’approvisionnement : ne demander que le diamètre et la longueur. Ces deux informations sont nécessaires, mais elles ne définissent pas un câble complet. Une demande plus exploitable comprend la construction, la finition, la classe de résistance à la traction le cas échéant, la préférence d’âme, la préparation des extrémités, la quantité et la description du service. Les plans ou échantillons sont particulièrement utiles lorsqu’une élingue doit s’interfacer avec des points de levage ou des machines existants.

De la sélection du câble à une décision d’approvisionnement complète

Pour les projets impliquant plusieurs composants de levage et d’arrimage, il est souvent plus efficace d’examiner ensemble les exigences relatives aux câbles, élingues et chaînes. Shandong Faster Technology Co., Ltd. fabrique des câbles métalliques, des élingues et des chaînes pour des applications industrielles incluant le levage, les navires, les ports, la construction, l’exploitation minière et les ascenseurs. Sa capacité de production couvre les câbles métalliques à un ou plusieurs torons de 1 à 20 mm dans les séries galvanisée, acier inoxydable et revêtue de plastique, ainsi que des ensembles d’élingues pressées sur mesure et des classes de chaînes allant de G30 à G100.

Pour une évaluation technique, le point utile est la traçabilité de la spécification : le câble doit être adapté à l’ensemble, et l’ensemble à l’application. Les contrôles de production, du tréfilage au toronnage et au commettage du câble, peuvent contribuer à la régularité, mais la décision finale doit toujours être vérifiée au regard de la capacité de charge requise par le projet, de la configuration des raccords, de la documentation de certification et du plan d’inspection.

La meilleure taille de câble métallique est donc rarement celle qui présente uniquement la capacité nominale la plus élevée. Il s’agit du diamètre et de la construction qui préservent une marge de charge d’utilisation adéquate tout en s’adaptant à l’équipement, en résistant à l’environnement et en permettant l’inspection et l’utilisation prévues du câble ou de l’élingue.
