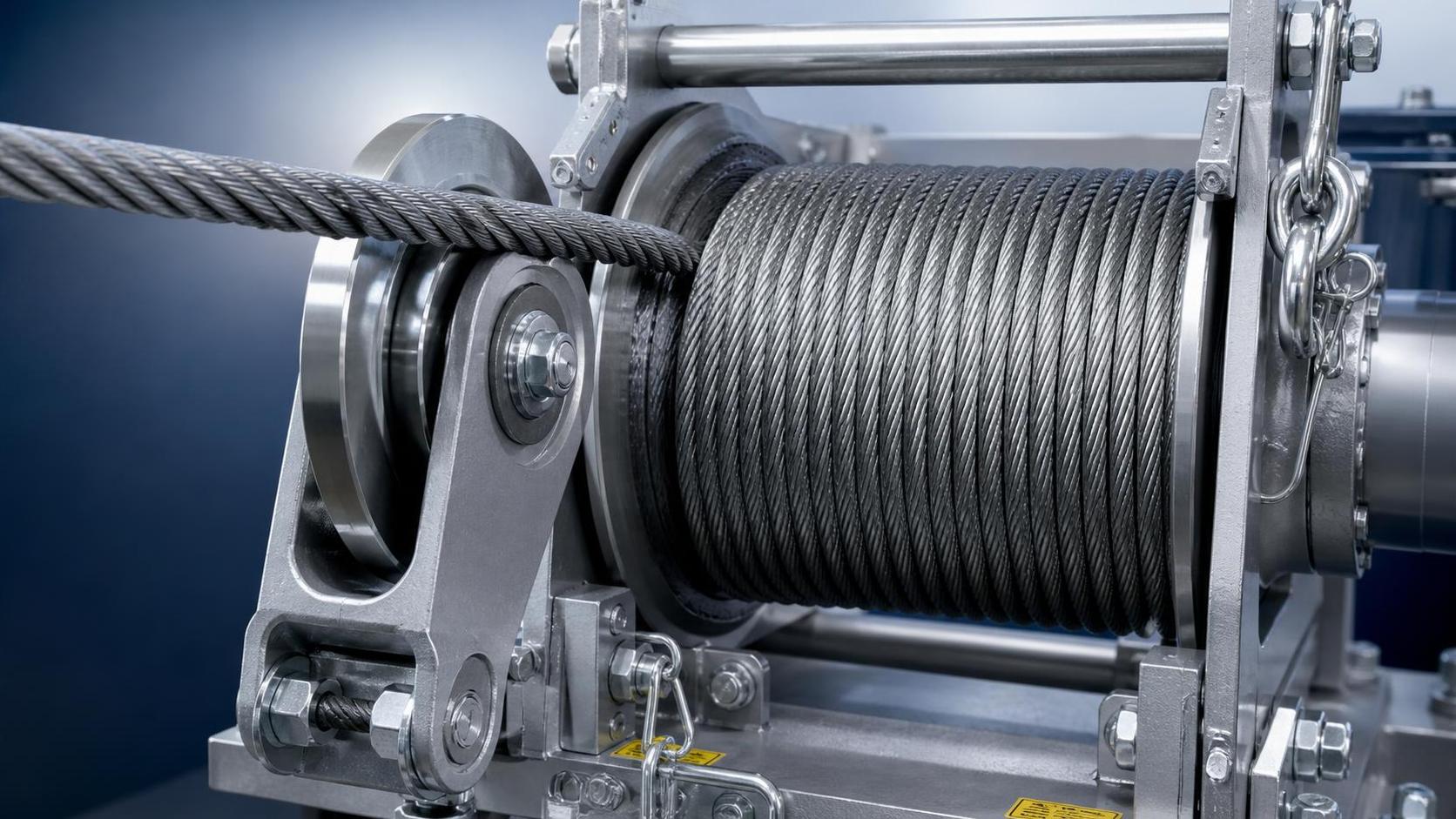

Comment choisir un câble métallique selon la charge, les cycles de flexion, l’environnement et le coefficient de sécurité

Savoir comment choisir un câble métallique ne consiste pas simplement à faire correspondre un diamètre à une charge de levage indiquée. Pour un chef de projet, le câble fait partie d’un système de travail comprenant le palan ou le treuil, les poulies, les tambours, les terminaisons, les angles d’élingage, la forme de la charge, l’environnement d’exploitation et les procédures d’inspection. Un câble qui semble adéquat sur une fiche de capacité peut néanmoins s’user prématurément, s’écraser sur le tambour, se corroder de l’intérieur ou rendre un levage dangereux si ces conditions sont ignorées.

Le processus de sélection le plus fiable commence par les conditions réelles d’utilisation plutôt que par le catalogue produit. Il convient de se demander ce que le câble transportera, à quelle fréquence il se pliera, où il sera utilisé et ce qui se produira en cas de défaillance d’un composant. Ces réponses conduisent à une spécification plus justifiable que le simple choix de la résistance nominale la plus élevée disponible.

Commencez par la charge réelle, et pas seulement par la charge nominale

Le premier calcul doit identifier la charge maximale à laquelle le câble est soumis en service. Elle peut inclure l’élément levé, le palonnier, le moufle, les accessoires de gréage, les pièces rapportées et tout effet dynamique créé par le démarrage, l’arrêt, l’accrochage ou une manutention irrégulière. Un poids statique n’est qu’un élément du tableau. Le levage dans la construction, la manutention portuaire, l’exploitation minière et les opérations sur navires impliquent souvent des mouvements qui doivent être pris en compte lors de l’examen technique.

Pour les ensembles d’élingues, la répartition de la charge mérite une attention particulière. Une élingue à quatre brins ne signifie pas automatiquement que les quatre brins partagent la charge de manière égale. Le centre de gravité de la charge, la position des points de levage, l’angle des brins et la rigidité de l’objet peuvent entraîner une charge plus élevée que prévu sur un ou deux brins. Dans les travaux de levage pratiques, une charge stable et des points de levage correctement positionnés sont souvent plus importants que l’ajout de brins sans vérifier comment ils seront réellement mis en tension.

La force minimale de rupture du câble métallique, la limite de charge utile et la capacité de l’ensemble complet sont liées, mais ne sont pas interchangeables. Les terminaisons, crochets, maillons maîtres, manchons et la géométrie de l’élingue peuvent déterminer la charge nominale finale. Le coefficient de sécurité approprié doit être déterminé selon le type d’équipement, l’utilisation prévue, les réglementations applicables et la norme de projet ou locale applicable, et non choisi de manière désinvolte à partir d’une règle empirique générique.

Les cycles de flexion déterminent souvent la durée de vie du câble

Un câble utilisé comme retenue fixe présente un profil de durée de vie très différent de celui d’un câble qui passe de façon répétée sur des poulies et s’enroule sur plusieurs couches de tambour. Chaque flexion crée des contraintes entre les fils. Au fil du temps, cette fatigue de flexion peut entraîner des fils cassés, même lorsque le câble n’approche jamais sa charge nominale maximale.

C’est ici que la construction du câble est importante. Une construction plus souple comportant un plus grand nombre de fils plus fins peut offrir de meilleures performances lorsque les flexions répétées constituent la principale préoccupation. Une construction avec moins de fils extérieurs, mais plus gros, peut offrir une meilleure résistance à l’abrasion dans une application exigeante, mais elle n’est pas forcément la meilleure solution pour un système de mouflage à cycles élevés. Il n’existe pas de construction universellement « meilleure » ; le cycle de service détermine le compromis.

La configuration des poulies et du tambour doit être examinée simultanément. Le diamètre des poulies, l’état des gorges, l’angle de déviation, le rainurage du tambour et l’enroulement multicouche influencent tous la fatigue et l’écrasement. Un câble soigneusement sélectionné pour une grue peut néanmoins être rapidement endommagé par une gorge usée ou un mauvais schéma d’enroulement. Si un câble de remplacement subit des défaillances répétées au même endroit, la géométrie de l’équipement doit être inspectée avant de changer à nouveau la qualité du câble.

Adaptez le câble à la corrosion, à l’abrasion et aux contaminants

L’exposition environnementale est fréquemment sous-estimée lors des achats. Un câble en acier clair peut convenir à une utilisation intérieure contrôlée lorsque la lubrification et l’inspection sont assurées, mais il n’est pas automatiquement adapté aux chantiers humides, aux ports, aux équipements de pêche ou au levage marin. Le sel, l’eau stagnante, les produits chimiques en suspension dans l’air, la poussière et les particules abrasives affectent plus que l’apparence ; ils peuvent accélérer l’usure de surface et rendre la dégradation interne plus difficile à détecter.

Le câble métallique galvanisé est couramment envisagé lorsqu’une résistance à la corrosion est nécessaire sans passer à l’acier inoxydable. L’acier inoxydable peut se justifier dans des environnements corrosifs plus exigeants, bien que son choix doive toujours reposer sur l’exposition spécifique, les exigences mécaniques et le coût de remplacement sur le cycle de vie. Les câbles gainés de plastique peuvent être utiles dans les applications nécessitant une protection de surface, une identification ou une réduction des dommages de contact, mais le revêtement doit également être inspecté car il peut masquer la corrosion ou les fils cassés situés en dessous.

Dans les applications abrasives, regardez au-delà de la protection contre la corrosion. Le contact avec des arêtes vives, des poulies endommagées, du minerai, du béton ou des structures en acier peut rapidement enlever la matière des fils extérieurs. La protection des arêtes, le positionnement correct de l’élingue et l’évitement des charges latérales sur les crochets sont des mesures opérationnelles, et non des accessoires facultatifs. Aucune construction de câble ne peut compenser le glissement d’une élingue chargée sur une arête vive non protégée.

Choisissez l’âme et la construction adaptées à l’équipement

Le choix de l’âme influence l’allongement, la résistance à l’écrasement, la souplesse et le comportement sur le tambour. Une âme textile peut assurer de la souplesse et le stockage du lubrifiant dans les applications adaptées. Une âme métallique indépendante (IWRC) offre généralement une plus grande résistance à l’écrasement et un allongement moindre, ce qui peut être utile dans les conditions exigeantes de levage, de hissage et d’enroulement multicouche. Le choix doit correspondre à la conception de la machine plutôt qu’à une préférence générale pour un type d’âme.

Des constructions courantes telles que 6x19, 6x24, 6x37, 7x19 et 19x7 sont choisies selon différents équilibres entre souplesse, résistance à l’abrasion, comportement en rotation et besoins de manutention. Par exemple, un projet impliquant un câble mobile passant sur des poulies nécessite une discussion différente de celle d’une élingue courte à longueur fixe. Indiquez au fournisseur si le câble est destiné à un treuil, à un équipement lié aux ascenseurs, à une élingue de levage, à un hauban, à une application marine ou à une utilisation en traction. « Usage général » fournit rarement suffisamment d’informations pour spécifier correctement un câble critique.

Considérez l’ensemble d’élingue comme un système

Lorsque la tâche exige du gréage plutôt qu’un câble en vrac, les détails de l’ensemble sont importants : longueur des brins, dégagement du maillon maître, taille de la cosse, méthode d’épissure mécanique ou de sertissage par manchon, type de crochet, état du linguet et configuration d’accrochage prévue. Un ensemble à quatre brins peut offrir une bonne stabilité de charge lorsque celle-ci est correctement équilibrée et que chaque brin est configuré pour être sollicité comme prévu.

Pour le levage lourd nécessitant des accessoires d’extrémité prêts à l’emploi, un ensemble tel que l’élingue à câble métallique à 4 brins en acier carbone avec crochet à œil à linguet pour levage lourd peut être évalué dans le cadre du plan de gréage. Ses yeux à cosse formés mécaniquement, son maillon maître oblong et ses crochets à linguet répondent à des besoins pratiques de raccordement, mais l’équipe de projet doit toujours vérifier l’angle des brins, la charge nominale totale de l’ensemble, la compatibilité des crochets et l’équilibre de la charge avant utilisation. Une élingue ne doit jamais être choisie uniquement parce que le nombre de brins semble rassurant.

Intégrez le coefficient de sécurité dans la décision, puis maintenez-le

Le coefficient de sécurité ne remplace ni l’inspection ni une utilisation correcte. Il s’agit d’une marge de conception appliquée dans le cadre d’un levage ou d’une exploitation approuvés. Une fois le câble en service, son état évolue. Des fils cassés, la corrosion, une réduction de diamètre, des coques, un effet de cage d’oiseau, des dommages dus à la chaleur, des sections écrasées et des terminaisons endommagées peuvent tous nécessiter une intervention conformément aux critères d’inspection et procédures de site applicables.

Une question utile lors de l’achat est la suivante : qui inspectera ce câble et de quelles informations disposera-t-il ? Des détails de produit traçables, la construction, le diamètre, le type d’âme, la finition et la configuration de l’ensemble permettent de mieux maîtriser les inspections et remplacements ultérieurs. Cela est particulièrement important lorsque différentes équipes manipulent des équipements de levage au fil des postes ou sur plusieurs sites.

Informations à fournir lors d’une demande de devis

Une demande complète doit indiquer la charge maximale de service, la configuration de levage ou de traction, le nombre de mouflages ou de brins, la fréquence d’utilisation, les informations concernant les poulies et le tambour lorsque cela est pertinent, la longueur requise, les conditions environnementales, les embouts et les exigences applicables au projet. Les photos ou dessins sont précieux lors du remplacement d’une élingue existante ou lorsque les dégagements sont limités.

Les fabricants maîtrisant le tréfilage, le toronnage, le câblage et l’inspection des produits finis peuvent généralement fournir des retours techniques plus utiles, car ils peuvent aborder ensemble la construction et la transformation. Shandong Faster Technology Co., Ltd., par exemple, fournit des câbles métalliques galvanisés, en acier inoxydable et gainés de plastique dans des diamètres de 1–20 mm, ainsi que le traitement sur mesure d’élingues et des chaînes de classes G30 à G100. Cette capacité intégrée câble-élingue-chaîne est utile lorsqu’un projet nécessite l’examen conjoint des points de connexion et des composants de levage, plutôt que leur achat comme éléments non liés.

La réponse pratique à la question de savoir comment choisir un câble métallique n’est donc pas « choisissez le câble le plus résistant ». Choisissez le câble et l’ensemble adaptés au cheminement de la charge, à l’exposition aux flexions, à l’environnement, à la géométrie de l’équipement et à la marge de sécurité requise, et assurez-vous que le plan d’inspection est réaliste pour les personnes qui l’utiliseront.
