Dans quels cas le toron métallique 1x19 est un mauvais choix pour la flexion

Quand le toron en acier 1x19 est un mauvais choix pour les applications de flexion

Pour les responsables du contrôle qualité et de la sécurité, choisir la bonne construction de câble métallique ne relève pas simplement d'un calcul de résistance. C'est une décision concernant la fatigue, le cheminement, l'inspection et la durée de vie. Un toron en acier 1x19 présente des atouts évidents : il est stable, relativement peu extensible et convient bien aux applications droites, statiques ou légèrement tendues. Cependant, cette même construction peut devenir un mauvais choix technique lorsqu'une ligne doit passer de manière répétée sur des poulies, contourner de petits rayons ou fléchir sous des charges variables.

Le risque est facile à sous-estimer, car un toron peut satisfaire à son exigence de résistance nominale à la rupture lors de l'installation. Les défaillances apparaissent souvent plus tard, après que des flexions répétées ont concentré les contraintes dans les fils extérieurs individuels. La question de spécification la plus sûre n'est donc pas « Le 1x19 est-il assez résistant ? », mais « Cette construction supportera-t-elle les cycles de flexion, la géométrie des poulies et les conditions d'inspection du système installé ? »

Pourquoi la construction est importante

Un toron en acier 1x19 se compose de 19 fils assemblés en un seul toron. Par rapport aux câbles métalliques souples à plusieurs torons, il possède moins d'interfaces internes pouvant permettre le mouvement lors de la flexion. Il en résulte un produit rigide, à cheminement rectiligne, mais cela signifie également que les fils individuels doivent absorber une plus grande part de la déformation lorsque le toron est contraint de suivre une courbe.

Dans un élément statique soumis à la traction, cette rigidité peut être utile. Elle aide à maintenir l'alignement des haubans, contreventements architecturaux, garde-corps, systèmes de treillage et autres applications dans lesquelles le toron reste essentiellement droit après l'installation. À l'inverse, un système de câble mobile repose sur un mouvement interne contrôlé entre les fils et les torons. Les constructions comportant davantage de fils de plus petit diamètre sont généralement plus aptes à répartir les contraintes de flexion et à supporter un service cyclique, bien que le choix final doive toujours tenir compte de la classe du câble, de la lubrification, de la charge et de la conception de l'équipement.

Situations dans lesquelles les flexions répétées créent une mauvaise adéquation

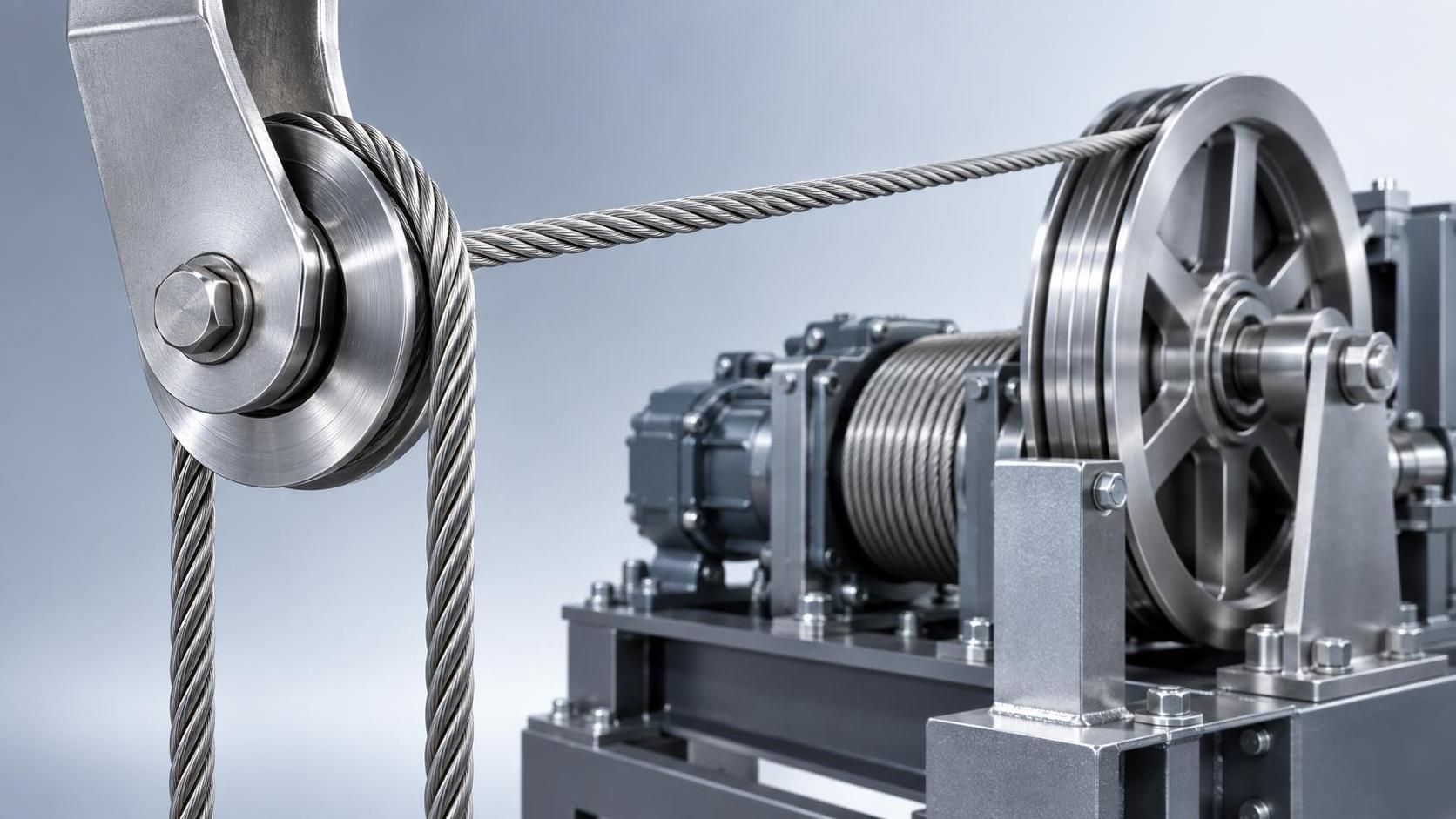

Un toron en acier 1x19 doit être utilisé avec prudence, et souvent évité, dans toute application où il passe de façon répétée sur une poulie ou un réa. Les palans, treuils, systèmes de mouflage de grues, dispositifs mobiles d'ascenseurs et équipements de traction motorisés génèrent généralement des cycles récurrents de flexion et de redressement. Même lorsque la vitesse de déplacement est faible, des cycles fréquents peuvent entraîner des dommages dus à la fatigue.

Les petits réas sont particulièrement problématiques. Lorsque le diamètre du réa diminue par rapport au diamètre du toron, la flexion devient plus sévère. Le rapport de diamètre approprié n'est pas universel ; il doit être vérifié au regard de la norme de conception applicable à l'équipement, des recommandations du fournisseur de câble et du cycle de service réel. Un diamètre qui semble généreux dans une installation peu utilisée peut néanmoins ne pas convenir à un mécanisme fonctionnant en continu.

Parmi les autres conditions d'alerte figurent un cheminement serré autour de guides-câbles, des sorties terminales brusques, des mouvements répétés au niveau d'un point de guidage et des charges alternées qui font fouetter ou osciller un toron. Une ligne fixe peut également subir une flexion localisée dommageable lorsque les vibrations de machines, le vent, le mouvement d'un navire ou les charges cycliques se concentrent près d'un serre-câble, d'une douille, d'une boucle ou d'une arête structurelle.

Ne pas confondre une déviation occasionnelle avec une flexion prévue

Certaines installations sont décrites comme « statiques » bien qu'elles comportent des mouvements. Un hauban de mât peut subir des vibrations induites par le vent. Une ligne de support tendue peut être déplacée durant la maintenance. Une ligne de retenue peut être tirée autour d'un guide temporaire pendant l'exploitation. Ces événements peuvent être peu fréquents, mais ils doivent néanmoins être examinés si la ligne se plie toujours au même endroit. Le problème ne réside souvent pas dans la quantité totale de mouvement, mais dans les contraintes répétées sur une courte section.

Pour les équipes de sécurité, l'implication pratique pour l'inspection est claire : n'examinez pas uniquement la partie droite visible. Portez une attention particulière au toron immédiatement avant et après les raccords, autour des réas, aux guides-câbles et là où une ligne touche la structure. Des fils extérieurs rompus, un aplatissement, une corrosion localisée, une déformation de type cage d'oiseau ou une modification de l'aspect du pas doivent déclencher une évaluation technique documentée plutôt qu'un simple jugement esthétique.

Erreurs courantes de spécification

L'erreur la plus courante consiste à sélectionner uniquement selon la capacité en traction. Une résistance statique élevée n'équivaut pas à une résistance élevée à la fatigue. Une autre erreur est de supposer que l'acier inoxydable, la galvanisation ou un revêtement plastique résoudra un problème de flexion. Ces choix de matériau et de revêtement peuvent être importants pour la résistance à la corrosion, la manutention ou l'exposition environnementale, mais ils ne modifient pas les limites fondamentales de flexibilité d'une construction 1x19.

Les terminaisons méritent un examen tout aussi attentif. Si un toron rigide doit effectuer un virage serré au niveau d'une boucle, d'une cosse ou d'un point d'ancrage, la géométrie du raccord doit soutenir la flexion prévue plutôt que pincer les fils. Les modifications sur site sont particulièrement risquées. Un toron plié en coude, écrasé ou courbé sur une arête improvisée ne doit pas être supposé conserver sa capacité de service initiale simplement parce qu'aucun fil n'est visiblement rompu.

Dans les systèmes liés au levage, les équipes doivent également distinguer un élément de support stationnaire d'un câble destiné à un service mobile. Cette distinction affecte non seulement le choix de construction, mais aussi les intervalles d'inspection, la méthode de terminaison, le coefficient de sécurité et la conformité aux exigences locales ou de projet applicables.

Un processus de sélection plus fiable

Avant d'approuver un toron, rassemblez les conditions qui déterminent ses performances en flexion : diamètre du toron, rayon minimal de flexion en service, dimensions des réas et des gorges, nombre prévu de cycles, plage de charge, charges de choc, exposition environnementale et disposition exacte des terminaisons. Si l'un de ces points est inconnu, l'application n'est pas encore entièrement spécifiée.

Pour les lignes qui doivent fléchir de manière répétée, une construction de câble plus souple à plusieurs torons constitue souvent un meilleur point de départ. La bonne solution de remplacement ne se détermine pas uniquement par la flexibilité. L'abrasion, la résistance à l'écrasement, le comportement en rotation, les besoins de lubrification et l'exposition à la corrosion peuvent tous influencer la décision. Dans des environnements exigeants tels que les ports, les navires, les mines, la construction et les ascenseurs, le câble doit être sélectionné comme partie intégrante de l'ensemble du système, plutôt que comme un composant isolé.

Le même principe s'applique lorsque la tâche n'est pas du tout une application de câble mobile. L'arrimage de charges de camions, l'immobilisation de marchandises et certaines opérations de remorquage peuvent être mieux assurés par un ensemble de chaînes de capacité appropriée que par un toron métallique forcé dans des courbures inadaptées. Par exemple, lachaîne de remorquage pour camion NACM90 G70 galvanisée jaune 5/16" 3/8" 1/2" est destinée aux applications d'arrimage et de remorquage liées au transport dans les dimensions disponibles. Son adéquation dépend néanmoins des réglementations applicables, des exigences de charge utile, des connecteurs et de l'utilisation prévue ; une chaîne de transport ne doit pas être considérée comme adaptée au levage aérien, sauf si les exigences du système concerné l'autorisent explicitement.

Ce que les équipes achats et QC doivent demander

Une évaluation pertinente du fournisseur doit aller au-delà d'une description de catalogue. Demandez la confirmation de la construction, de la tolérance de diamètre, du matériau et de la finition, de la force nominale de rupture ou de la valeur nominale pertinente, de l'application prévue et de la méthode de terminaison recommandée. Pour un projet installé, il est également utile de confirmer si le fournisseur a examiné le rayon minimal de flexion et si la construction proposée est réservée aux applications statiques ou adaptée au service mobile prévu.

Shandong Faster Technology Co., Ltd. prend en charge ce type de travail de spécification grâce à ses capacités de production de tréfilage, de toronnage et de commettage de câbles, ainsi qu'à son contrôle tout au long du processus, de la matière première au câble fini. Sa gamme comprend des câbles en acier à un et plusieurs torons de 1 mm à 20 mm, dans les séries galvanisées, en acier inoxydable et revêtues de plastique, ainsi que le traitement d'élingues serties et des produits de chaîne de G30 à G100. Cette capacité câble-élingue-chaîne est utile lorsqu'un projet exige une comparaison de solutions de retenue, de traction ou de fixation fondamentalement différentes au lieu d'une substitution par défaut.

Un toron 1x19 n'est pas un mauvais produit ; il convient mal aux flexions répétées. Lorsqu'une ligne se déplace, fléchit, vibre en un point fixe ou contourne étroitement des éléments de quincaillerie, la flexibilité de construction doit être considérée comme une exigence de sécurité primordiale. Examiner le cheminement et le cycle de service avant la mise en service est bien moins coûteux que d'enquêter sur des ruptures de fils une fois le système déjà en exploitation.
