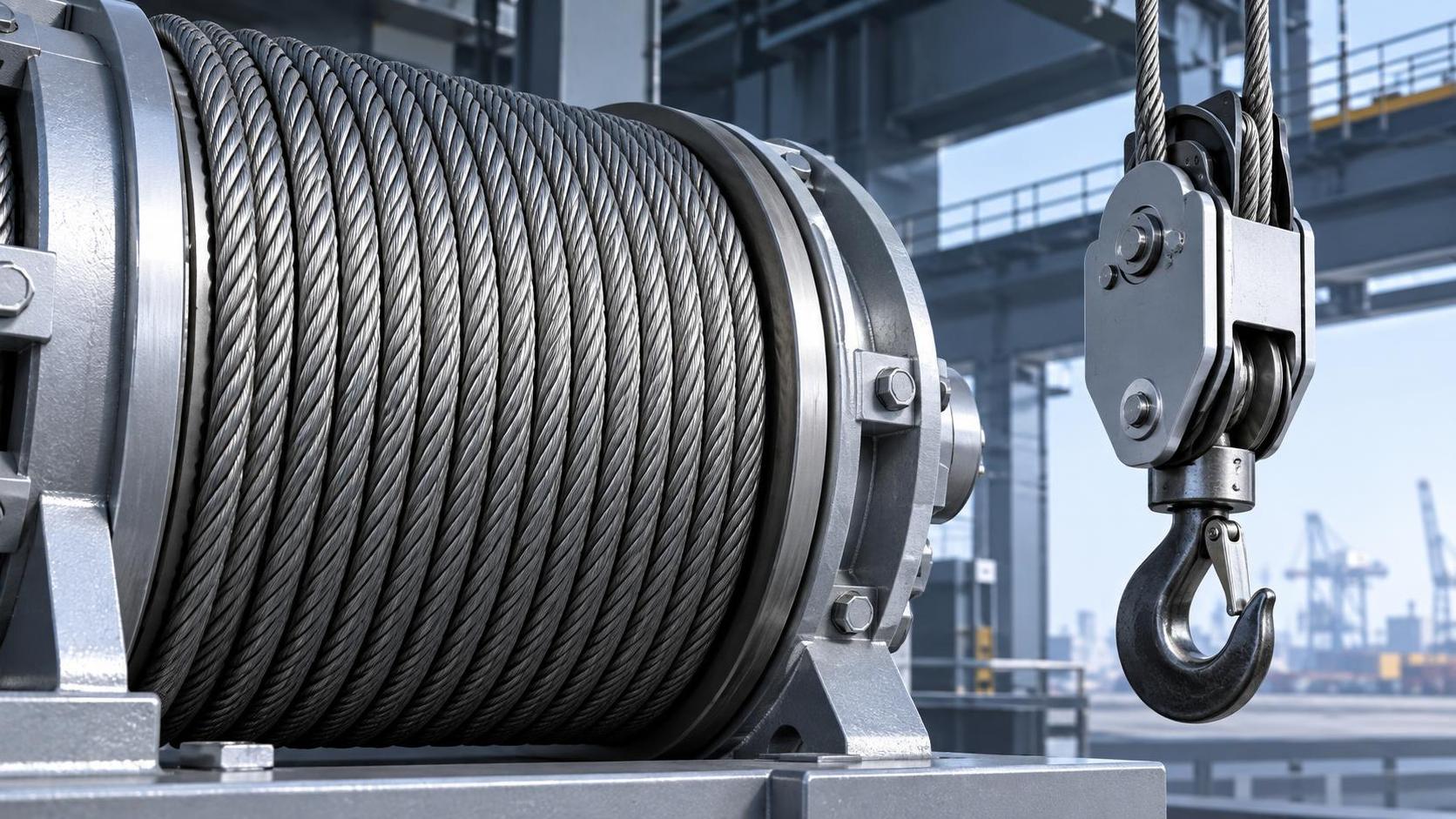

Comment le câble métallique compacté réduit l’écrasement sur le tambour lors des opérations de grutage

Quand le câble métallique compacté réduit l’écrasement sur tambour dans les applications de grutage

Dans les applications de grutage, un câble métallique tombe rarement en panne à cause d’un seul événement spectaculaire. Plus souvent, les dommages se développent progressivement : le câble est comprimé entre les spires inférieures, déformé lorsqu’il croise une spire adjacente, ou contraint à suivre un enroulement de plus en plus irrégulier. Sur un tambour multicouche, ces effets peuvent aplatir les fils extérieurs, modifier la géométrie des torons, accélérer l’usure interne et rendre les résultats d’inspection plus difficiles à interpréter. Pour les équipes de contrôle qualité et de sécurité, l’écrasement sur tambour n’est donc pas seulement une question de durée de vie du câble. C’est une question de fiabilité du levage.

Le câble métallique compacté peut constituer une réponse pratique lorsque la pression d’écrasement est une condition de service récurrente. Sa construction plus lisse et plus dense est conçue pour répartir la pression de contact plus efficacement que de nombreux câbles conventionnels à torons ronds. Cela n’en fait pas un remplacement universel et ne corrige pas une mauvaise conception de tambour ou un angle de déviation incorrect. Toutefois, lorsque le câble, le tambour, les poulies, le mouflage et le cycle de fonctionnement sont évalués ensemble, le compactage peut réduire sensiblement la tendance du câble à se déformer sous un enroulement couche sur couche.

Pourquoi l’enroulement multicouche provoque des dommages par écrasement

Un câble enroulé sur une seule couche est principalement soutenu par la surface du tambour. Dès que plusieurs couches s’accumulent, les spires supérieures sont en partie soutenues par le câble situé en dessous. Le contact se produit alors en des points localisés plutôt que sur une surface parfaitement continue. Sous charge, une spire supérieure peut s’enfoncer dans les creux entre les torons de la spire inférieure. Le câble inférieur peut s’aplatir, tandis que le câble supérieur peut devenir instable ou se placer dans une position irrégulière.

Le risque devient plus prononcé lorsque la grue travaille de manière répétée près des mêmes positions sur le tambour, lorsque l’effort de traction est élevé ou lorsque l’enroulement est irrégulier. Les croisements aux extrémités d’un tambour sont particulièrement exigeants car la position du câble change rapidement. Un câble déjà endommagé par écrasement peut alors présenter des problèmes secondaires : fils extérieurs rompus, réduction localisée du diamètre, déplacement des torons, abrasion ou rétention irrégulière du lubrifiant.

Il est tentant de considérer ces signes comme la preuve que la seule spécification du câble était incorrecte. En pratique, ils peuvent également indiquer un problème de rainurage, un angle de déviation excessif, une tension insuffisante pendant l’enroulement, des poulies endommagées ou un tambour inadapté au nombre de couches utilisées. Un câble de remplacement ne doit pas être sélectionné avant que ces conditions contributives aient été examinées.

Ce qui change lorsque le câble est compacté

Le câble métallique compacté est fabriqué par réduction et façonnage mécaniques des fils ou des torons pendant la fabrication. Selon sa conception, le câble fini présente un profil extérieur plus lisse et une section métallique supérieure, pour un diamètre nominal donné, à celle d’une construction non compactée comparable. Les creux entre les torons extérieurs sont moins prononcés, de sorte que le contact entre les spires adjacentes est généralement plus large et moins concentré.

Cette géométrie est importante sur un tambour. Au lieu qu’une spire supérieure s’appuie fortement dans de profonds creux de surface, la charge est répartie sur une zone de contact plus continue. Le câble résiste mieux à l’aplatissement local, et sa structure plus dense peut offrir une meilleure résistance à l’abrasion externe. Une section métallique supérieure peut également permettre une charge minimale de rupture plus élevée pour un câble de même diamètre nominal, bien que la valeur réelle dépende de la construction, de la classe de résistance, de l’âme et des données du fabricant.

L’avantage est le plus net lorsque l’écrasement constitue réellement le mécanisme de dommage dominant : effort de traction élevé, levage multicouche, cycles d’enroulement fréquents et applications dans lesquelles un câble fonctionne à plusieurs reprises sous pression de compression sur le tambour. Les équipements portuaires, les treuils miniers, les grues de construction, les équipements de manutention embarqués et certains systèmes de levage industriels présentent couramment ces conditions. Cependant, le service réel est plus important que le secteur d’activité.

Une surface plus lisse n’élimine pas la responsabilité du système

Le compactage réduit la sensibilité à certains types de dommages de contact ; il ne rend pas un câble insensible à un mauvais enroulement. Si un câble monte sur une spire, passe au-dessus d’un croisement ou entre dans le tambour selon un angle inadapté, la pression latérale qui en résulte peut toujours endommager le câble et perturber le schéma d’enroulement. De même, une poulie excessivement usée ou de dimension incorrecte peut créer des contraintes de flexion et de contact qu’aucune construction de câble ne pourra compenser entièrement.

Pour cette raison, la décision doit commencer par le système plutôt que par une description de catalogue. Confirmez le diamètre du tambour, le profil des rainures, le nombre de couches de câble, l’effort de traction réel, le déplacement du câble, la configuration du mouflage, l’état des poulies et la plage de fonctionnement dans laquelle la grue passe la majeure partie de son temps. Les historiques d’inspection sont utiles à cet égard. Une déformation répétée dans la même zone du tambour révèle souvent davantage qu’une affirmation générale selon laquelle le câble « s’use trop vite ».

Quand la spécification d’un câble métallique compacté est justifiée

Une conception compactée mérite une attention sérieuse lorsqu’un câble conventionnel présente un aplatissement progressif ou des dommages aux fils extérieurs associés à un enroulement multicouche, alors que le tambour et le système de mouflage ont été contrôlés et jugés aptes au service. Elle mérite également d’être évaluée lorsqu’une grue exige une capacité de levage supérieure dans la plage de diamètre de câble existante, à condition que le calcul de conception complet et les exigences applicables à l’équipement appuient ce choix.

• Le tambour fonctionne régulièrement avec plusieurs couches de câble sous une charge importante.
• L’inspection identifie un écrasement, un aplatissement ou des dommages au profil des torons plutôt qu’une simple corrosion de surface.
• Le cycle de service de la grue crée une pression répétée aux mêmes emplacements d’enroulement.
• Un remplacement doit conserver la géométrie disponible du tambour et des poulies tout en améliorant la résistance aux contraintes de contact.
• L’équipe de maintenance peut vérifier les pratiques de lubrification, la méthode d’installation et les critères de mise au rebut adaptés au câble sélectionné.

Il existe également des situations dans lesquelles une autre réponse peut être plus efficace. Si le problème principal est la corrosion dans une atmosphère marine, le choix du matériau et la protection par lubrification peuvent être prioritaires. Si le câble subit une flexion inverse sévère sur de petites poulies, les performances en fatigue et le diamètre minimal poulie/câble nécessitent une attention particulière. Une construction très flexible peut être préférée dans certains montages de mouflage, même si sa résistance à l’écrasement est moins favorable. Le bon choix représente généralement un équilibre entre résistance à l’écrasement, fatigue en flexion, caractéristiques de rotation, exposition à la corrosion et exigences de terminaison.

L’inspection doit porter sur la forme du câble, pas uniquement sur les fils rompus

Les fils rompus restent un critère d’inspection essentiel, mais ils ne constituent pas le seul signe précoce d’alerte sur les tambours multicouches. Les responsables de la sécurité doivent demander aux inspecteurs de rechercher les variations locales de diamètre, les sections aplaties, les bandes de contact brillantes sous forte pression, les torons déplacés, un pas anormalement serré ou ouvert, ainsi que les dommages concentrés près des zones de croisement. Comparez si possible les sections suspectes à une zone de référence non endommagée du même câble.

Il est tout aussi important d’inspecter le tambour lors du remplacement du câble. Des rainures usées, des arêtes vives, des débris incrustés et un mauvais enroulement de la première couche peuvent rapidement compromettre un câble neuf. Un câble compacté peut mieux conserver son profil sous compression, mais il dépend toujours d’une surface d’appui propre et d’une tension d’enroulement contrôlée. Les enregistrements d’installation doivent mentionner l’identification du câble, le diamètre nominal, la construction, le sens du toronnage, l’état de lubrification et les observations pertinentes sur le tambour. Cela constitue une base utile pour les examens futurs.

Adapter la décision relative au câble à l’ensemble du système de levage

La sélection du câble de grue est souvent traitée séparément de l’élingage utilisé sous le crochet, pourtant le processus de sécurité est plus robuste lorsque les deux sont considérés comme faisant partie d’un même système de levage. Le câble mobile doit convenir aux conditions du tambour et du mouflage, tandis que les élingues, crochets, manilles et composants de chaîne doivent convenir à la charge, aux points de connexion, aux angles d’élingage et à l’exposition environnementale. Un câble mobile compacté ne remplace pas une sélection correcte de l’élingage, et une élingue correctement dimensionnée ne compense pas la détérioration du câble de levage.

Pour les petites opérations de levage ou de regroupement nécessitant un ensemble portable à boucles aux deux extrémités, uneélingue en câble métallique galvanisé de 8 mm, boucle souple, 3 tonnes, boucle à boucle, pour élingage et levage peut être configurée avec des accessoires d’extrémité compatibles, tels que des crochets, manilles ou anneaux. Son utilisation doit toujours être déterminée par la limite de charge utile documentée, la configuration de l’élingue, les besoins de protection des arêtes et les exigences locales applicables — et non par le diamètre seul.

Shandong Faster Technology Co., Ltd. soutient cette approche élargie par la fourniture de câbles métalliques, d’élingues et de chaînes destinés au levage, aux ports, aux navires, à la construction, à l’exploitation minière, aux ascenseurs et aux activités industrielles connexes. Sa capacité de fabrication couvre le tréfilage, le toronnage, le commettage et l’inspection tout au long du processus de production, avec des câbles métalliques proposés en séries galvanisées, en acier inoxydable et gainées de plastique, dans une plage de diamètres de 1–20 mm. Pour les projets nécessitant à la fois des câbles mobiles et des équipements sous crochet, la capacité à coordonner les câbles, les élingues serties et les grades de chaîne allant de G30 à G100 peut simplifier la communication technique sans réduire la nécessité d’une évaluation spécifique à l’application.

La décision pratique

Le câble métallique compacté est particulièrement utile lorsqu’il répond à un problème de compression vérifié sur un tambour multicouche. Sa surface plus lisse et sa structure métallique plus dense peuvent réduire la pression localisée et contribuer à préserver la géométrie du câble dans des conditions d’enroulement exigeantes. Mais le résultat dépend de bien plus que du câble lui-même : l’état du tambour, l’angle de déviation, les pratiques d’enroulement, la lubrification, la terminaison du câble et la rigueur des inspections restent tous des éléments de la marge de sécurité.

Avant de modifier la spécification, documentez l’emplacement des dommages, examinez le tambour et le cheminement du mouflage, puis comparez la construction de câble proposée avec les exigences du fabricant de la grue et les règles d’inspection pertinentes. Ce processus facilite la distinction entre une véritable application nécessitant un câble compacté et un défaut du système qui exige d’abord une correction mécanique.
