Quand les câbles métalliques revêtus créent des risques d'inspection cachés

Le câble métallique revêtu peut constituer un choix technique judicieux. Le câble en acier revêtu de plastique est plus facile à manipuler, peut réduire les dommages causés par les contacts accidentels aux surfaces adjacentes et peut offrir une barrière supplémentaire dans les environnements humides, sales ou corrosifs. Dans les ports, les chantiers de construction, les entrepôts, les travaux maritimes et les applications générales d'arrimage, ces avantages sont réels.

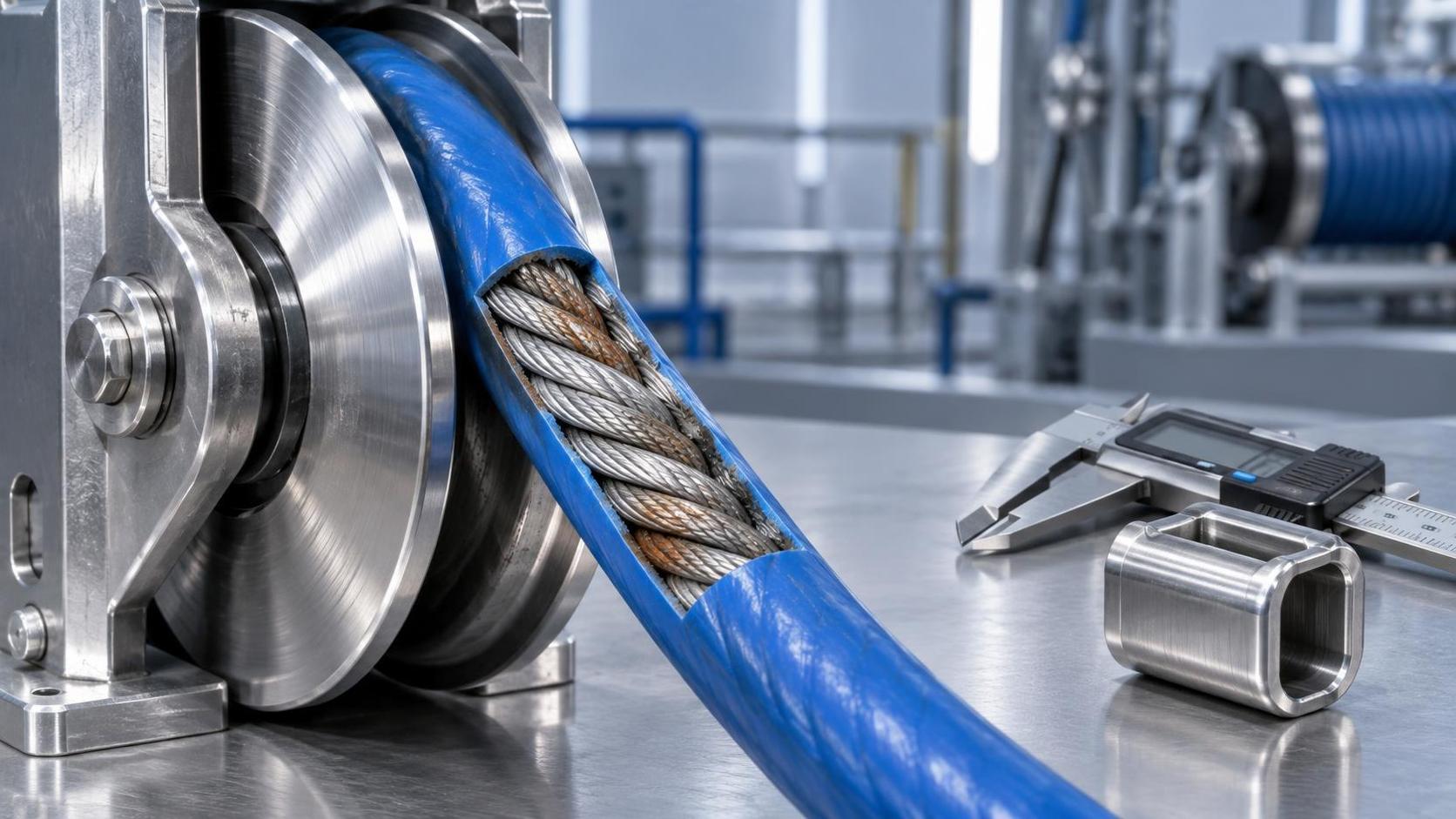

Le problème d'inspection est tout aussi réel : le revêtement modifie ce qu'un inspecteur peut voir. Une surface extérieure propre peut donner une fausse impression de bon état alors que l'élément métallique porteur situé en dessous a commencé à se détériorer. Des fils rompus, du fretting, une corrosion localisée, des sections écrasées, un déplacement des torons et des dommages liés à la chaleur peuvent être masqués jusqu'à ce que le câble ait perdu une part significative de son état initial.

Pour les responsables du contrôle qualité et de la sécurité, le câble revêtu ne doit pas être considéré comme un « câble sans entretien ». Il nécessite une méthode d'inspection qui reconnaît les limites de l'examen visuel et distingue une couche extérieure esthétique de l'état structurel de l'acier sous-jacent.

Pourquoi un revêtement d'apparence saine peut être trompeur

Avec un câble métallique en acier non revêtu, les inspecteurs peuvent généralement voir directement les fils extérieurs rompus, la rouille rouge, l'abrasion, la perte de lubrifiant, l'aplatissement ou les modifications de la géométrie des torons. Une gaine en plastique rend cette première inspection moins fiable. Elle peut recouvrir les extrémités de fils saillantes qui seraient autrement visibles ou détectables lors d'un essuyage minutieux. Elle peut également retenir l'humidité après que la surface extérieure a été rayée, coupée ou comprimée.

Les dommages sont souvent concentrés aux endroits où le câble se courbe, passe sur une poulie, entre dans un manchon, s'enroule autour d'un tambour, entre en contact avec un bord ou se termine sur un raccord. Il ne s'agit pas uniquement de préoccupations visuelles. Les flexions répétées et la pression de contact peuvent affecter le câble en interne avant qu'un symptôme extérieur manifeste n'apparaisse. Un revêtement peut se fissurer à un rayon de courbure, être poli par abrasion ou présenter une zone surélevée au-dessus d'un toron endommagé. Aucune de ces conditions ne doit être écartée comme un simple problème d'apparence.

La même prudence s'applique aux câbles revêtus utilisés pour la traction, la retenue et l'arrimage. Si l'élément fait partie d'un dispositif de levage ou présente un risque pour les personnes, les biens ou l'exploitation, les règles applicables aux équipements ainsi que les directives du fabricant du câble concernant l'inspection et la mise au rebut doivent régir la décision. Un revêtement ne remplace pas la confirmation de la construction du câble, de son diamètre, de son utilisation nominale, de l'état de ses terminaisons et de son historique de service.

Conditions cachées nécessitant une attention accrue

L'inspection doit commencer par le revêtement, mais ne peut pas s'arrêter là. Les constatations suivantes justifient fréquemment une évaluation plus détaillée ou un retrait du service en attendant examen :

• coupures, fissures, entailles profondes, cloques, fragilité ou zones où la gaine s'est séparée du noyau en acier ;
• gonflement local, zones molles, zones aplaties, coudes, formation en panier, ou modification mesurable du diamètre extérieur ;
• traces de rouille, suintement décoloré, humidité sortant d'une section endommagée ou résidus autour des extrémités du revêtement ;
• rigidité inhabituelle, passage difficile dans une poulie ou un guide, torsion sous charge ou modification de la sensation de maniement signalée par les opérateurs ;
• dommages à proximité des viroles, manchons sertis, boucles, crochets, cosses, serre-câbles, points de fixation sur tambour ou autres terminaisons.

Un point pratique essentiel est que les dommages au revêtement et les dommages au câble métallique ne se trouvent pas toujours au même endroit. Par exemple, un revêtement peut se fendre à l'endroit où il a été fortement plié, tandis qu'une corrosion interne se développe plus loin sur une section ayant retenu de l'eau ou des contaminants. Les parcours d'inspection doivent donc inclure toute la longueur de travail accessible, et non uniquement la zone visiblement endommagée.

Établir l'inspection selon les conditions de service, et pas seulement selon le calendrier

Un contrôle fondé sur un calendrier est utile pour la planification, mais il ne reflète pas le risque créé par le cycle de travail et l'environnement. Un câble métallique revêtu utilisé occasionnellement dans un environnement sec diffère d'un câble exposé de manière répétée aux embruns salins, à la poussière abrasive, aux produits chimiques, aux chocs ou aux flexions cycliques. La fréquence d'inspection doit refléter l'utilisation de l'équipement, les conséquences d'une défaillance, les conditions d'exposition et la vitesse à laquelle les dommages peuvent se développer.

Les contrôles de routine avant utilisation servent idéalement à repérer les changements évidents : revêtement endommagé, déformation, mouvement des terminaisons, contamination et maniement anormal. Les inspections périodiques documentées doivent aller plus loin en enregistrant l'identification du câble, l'emplacement de l'installation, les dommages observés, le diamètre extérieur le cas échéant, des photos des sections suspectes et la décision prise. Les enregistrements de tendance sont importants. Une petite zone endommagée qui reste stable peut être gérée différemment d'une zone qui s'agrandit après chaque cycle de fonctionnement.

Lorsque la gaine empêche une détermination fiable, la bonne réponse n'est pas de supposer que l'acier est intact. Selon l'application et les procédures applicables, une personne compétente peut devoir inspecter une section exposée, évaluer la terminaison ou utiliser une méthode appropriée d'examen non destructif. Tout retrait du revêtement doit être contrôlé : couper ou décaper le matériau sans précaution peut endommager les fils extérieurs et invalider l'inspection elle-même.

Des choix de spécification qui réduisent les futures zones aveugles

Le meilleur moment pour gérer le risque d'inspection caché est avant l'installation. Les spécifications d'achat doivent indiquer si le revêtement est prévu pour la protection contre la corrosion, le confort de manipulation, l'identification, la protection des surfaces ou une combinaison de ces objectifs. Elles doivent également préciser si le câble est destiné au levage, à la traction, à la retenue ou à une tâche non critique du point de vue de la charge. Ces utilisations ne sont pas interchangeables.

Une analyse technique rigoureuse prend en compte la construction du câble, la nuance d'acier, le diamètre métallique nominal, le diamètre final avec revêtement, le matériau de revêtement, le rayon de courbure prévu, la compatibilité avec les poulies, les terminaisons d'extrémité et l'exposition aux huiles, aux ultraviolets, à la température, au sel ou aux produits chimiques. Les capacités de charge pertinentes doivent être fondées sur le câble et l'assemblage réels, et non déduites d'un produit non revêtu similaire. Lorsqu'il s'agit de levage, les utilisateurs doivent également confirmer les réglementations locales applicables et la documentation requise pour l'élingue ou le dispositif de levage complet.

Il est également utile de distinguer le câble métallique revêtu des chaînes utilisées pour des fonctions proches mais différentes. Pour le groupage, la suspension, les barrières de protection ou la traction légère sans charge lourde, une chaîne soudée à maillons ronds peut offrir davantage de points d'inspection visibles qu'un câble revêtu. Une configuration à maillons courts est généralement plus compacte et plus résistante aux déformations, tandis qu'une configuration à maillons longs offre une plus grande flexibilité pour certaines tâches de cheminement et d'arrimage. Le choix dépend toujours de l'application nominale, de la charge d'épreuve, de la charge de rupture, des dimensions et du matériau plutôt que de la seule apparence. Pour ces applications, les options de chaîne DIN5685 A/C à maillons courts ou longs peuvent être examinées en acier au carbone ou en acier inoxydable, le choix final devant correspondre à l'usage prévu plutôt que d'être utilisé comme substitut au levage.

Intégrer les opérateurs au système d'inspection

Les opérateurs sont souvent les premiers à remarquer qu'un câble revêtu se comporte différemment. Pourtant, des instructions vagues telles que « vérifier avant utilisation » produisent rarement des signalements cohérents. La formation doit définir l'aspect et la sensation d'une anomalie : un changement soudain de flexibilité, une gaine qui tourne indépendamment du câble, une nouvelle protubérance près d'un raccord, un accrochage lors du passage dans un guide ou des fragments de revêtement trouvés sous l'équipement.

Il est également utile de simplifier la mise en quarantaine. Si un travailleur constate une condition suspecte, le câble doit pouvoir être identifié, isolé de toute réutilisation accidentelle et évalué par une personne autorisée. Une procédure claire de mise en attente évite le mode de défaillance courant où un élément douteux reste en service parce que personne ne sait avec certitude qui peut prendre la décision de mise au rebut.

La traçabilité est importante avant l'apparition des défauts

La traçabilité est particulièrement précieuse lorsqu'un revêtement masque la structure du câble. Conservez l'identification du produit, la documentation fournisseur, les détails de construction du câble, les informations d'assemblage, les relevés d'inspection et tout historique de réparation ou de modification. Si un câble doit être évalué après une charge anormale, une exposition chimique ou un choc, ces informations donnent à l'évaluateur une base permettant de déterminer si les hypothèses de conception initiales restent applicables.

Shandong Faster Technology Co., Ltd. répond aux besoins en câbles, élingues et chaînes pour les applications de levage, maritimes, portuaires, de construction, minières et liées aux ascenseurs. Ses capacités de production couvrent le tréfilage, le toronnage, le commettage et les processus d'inspection, avec des câbles métalliques galvanisés, en acier inoxydable et revêtus de plastique disponibles en versions à un ou plusieurs torons, de 1 mm à 20 mm. Pour une équipe de sécurité, la valeur utile de cette capacité intégrée câble-élingue-chaîne ne réside pas simplement dans la commodité d'approvisionnement : elle permet d'inclure dans les échanges les conditions d'exploitation, la conception des terminaisons, le choix des matériaux et la manière dont le produit sélectionné peut être inspecté de façon réaliste tout au long de son service.

Le câble revêtu n'est pas intrinsèquement dangereux ; il exige simplement une approche d'inspection moins superficielle. Considérez le revêtement comme un indicateur d'état parmi plusieurs, établissez des critères d'escalade pour tout élément caché ou incertain et vérifiez que le câble ou la chaîne sélectionné convient à la fois à l'environnement de travail et aux ressources d'inspection disponibles sur site.
