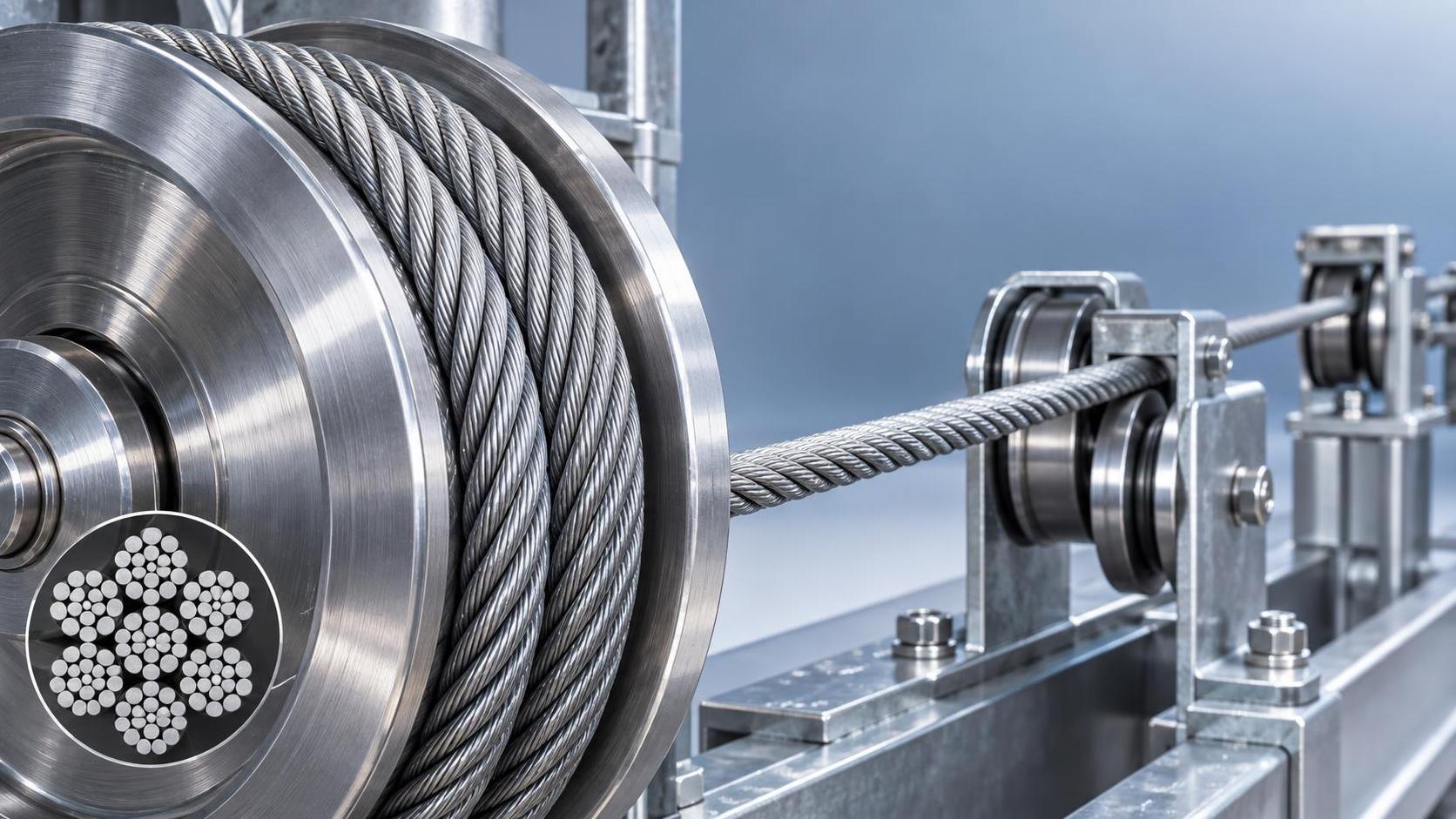

Performances du toron en acier 7x7 lors de flexions répétées

Un toron de câble métallique 7x7 se plie plus facilement qu'un fil massif unique de même diamètre extérieur, car ses 49 fils individuels peuvent légèrement se déplacer au sein de la structure. Toutefois, sous des flexions répétées, cette flexibilité a ses limites. Chaque passage sur une poulie, un rouleau, un guide ou un point d'ancrage produit des contraintes alternées de traction et de compression dans les fils extérieurs. Au fil de nombreux cycles, de petites fissures superficielles peuvent apparaître aux endroits fortement sollicités et évoluer en ruptures de fils. Le toron peut conserver une capacité de traction statique importante alors que son état de fatigue en flexion s'est déjà dégradé.

La construction 7x7 est composée de sept torons, chacun constitué de sept fils. Elle est couramment choisie lorsqu'une flexibilité modérée, une stabilité dimensionnelle et une résistance relativement bonne à la rotation sont requises dans les câbles de commande, les petits palans, les dispositifs de traction, les mécanismes de contrepoids et des ensembles mobiles similaires. Ses performances en flexion répétée dépendent moins de la force de rupture nominale seule que de la relation entre la construction du toron et le chemin de flexion réel.

Ce qui se produit à chaque cycle de flexion

Lorsqu'un toron de câble métallique 7x7 passe autour d'une surface courbe, les fils situés à l'extérieur de la courbure s'allongent tandis que ceux plus proches de l'intérieur sont comprimés. Lorsque le toron se redresse ou se plie dans la direction opposée, la contrainte s'inverse. Cette inversion répétée est plus dommageable qu'une traction rectiligne maintenue, car les dommages de fatigue s'accumulent à la surface des fils, en particulier lorsque la pression de contact, l'abrasion ou la corrosion ont déjà altéré la surface.

Les fils les plus extérieurs constituent généralement le premier point à examiner. Ils subissent la déformation de flexion la plus importante et sont également exposés au contact des poulies et des guides. Un fil extérieur rompu n'est donc pas un simple défaut esthétique. Son emplacement est important : des ruptures regroupées près de l'entrée d'une poulie, d'une terminaison ou d'une zone de croisement suggèrent une fatigue ou une abrasion localisée, tandis que des ruptures réparties sur une plus grande longueur peuvent indiquer une incompatibilité plus générale entre le toron et le système de flexion.

Les mouvements internes influencent également le résultat. Pendant la flexion, les fils individuels et les sous-torons ajustent leur position les uns par rapport aux autres. Une lubrification adéquate réduit le frottement métal contre métal lors de ce mouvement. Si le lubrifiant a séché, a été éliminé par lavage ou s'est chargé de poussière abrasive, des dommages par fretting peuvent apparaître entre les fils même lorsque la surface extérieure semble acceptable.

Le diamètre de flexion modifie le résultat de fatigue

La variable d'installation la plus déterminante est le diamètre de la poulie ou du rouleau par rapport au diamètre du toron. Un petit rayon de courbure impose une courbure plus prononcée à chaque fil et augmente la contrainte cyclique. Le même toron 7x7 peut donc présenter une durée de vie très différente dans deux machines fonctionnant à la même charge : l'une peut le guider autour d'une poulie lisse correctement dimensionnée, tandis que l'autre le tire de manière répétée sur une poulie étroite ou une arête vive.

Le diamètre nominal du toron ne suffit pas à lui seul pour évaluer son adéquation. Le profil de gorge doit soutenir le toron sans le pincer, l'aplatir ni autoriser un mouvement latéral excessif. Une gorge trop étroite crée un contact concentré et peut écraser les fils extérieurs. Une gorge trop large peut permettre des vibrations, des torsions et une usure irrégulière. Le désalignement entre les poulies crée un autre problème : le toron frotte contre un flasque ou entre dans la gorge avec un angle, combinant fatigue de flexion et usure abrasive.

La flexion inverse mérite une attention particulière. Un toron qui se plie de façon répétée dans une direction puis se replie immédiatement dans la direction opposée est soumis à une inversion de contrainte plus sévère qu'un toron passant dans une seule courbe constante. Des trajets courts avec des rouleaux rapprochés peuvent créer cette condition même lorsque chaque rouleau pris individuellement semble acceptable.

Construction, qualité des fils et état de surface

Un toron de câble métallique 7x7 offre un équilibre pratique entre flexibilité et résistance aux dommages de surface, mais il ne s'agit pas de la construction la plus flexible disponible. Les constructions à fils plus fins et à nombre de fils plus élevé tolèrent généralement mieux les petits rayons de courbure, car la déformation est répartie sur des fils individuels plus petits. Elles peuvent également être plus sensibles à l'abrasion, à l'écrasement et à la contamination dans des conditions de service difficiles. La sélection doit donc tenir compte du mécanisme de défaillance dominant plutôt que de considérer la flexibilité comme un avantage isolé.

La classe de résistance à la traction des fils modifie également cet équilibre. Les fils à plus haute résistance peuvent supporter davantage de charge, mais ils peuvent être moins tolérants en présence de flexion sévère, d'impact ou de mauvais alignement. Une spécification fondée uniquement sur la force de rupture minimale peut favoriser involontairement une option à haute résistance dont la durée de vie en fatigue est plus courte dans un mécanisme à cheminement serré. La plage de tension attendue, le rayon de courbure, la fréquence des cycles et l'exposition environnementale doivent être évalués ensemble.

Le fil galvanisé peut fournir une protection utile lorsque l'humidité favorise la corrosion, mais le revêtement n'élimine pas les préoccupations liées à la fatigue. Les piqûres de corrosion agissent comme des concentrateurs de contraintes ; lorsqu'une piqûre se forme, une fissure cyclique peut démarrer sous une contrainte locale plus faible que sur une surface propre. Le fil clair peut convenir dans une enceinte sèche et contrôlée, tandis que le toron galvanisé est souvent plus adapté aux environnements humides, extérieurs, agricoles, portuaires ou aux conditions de stockage intermittent. Dans les deux cas, l'eau piégée, les résidus chimiques et les débris compactés doivent être traités avant qu'ils n'initient des dommages de surface.

Le profil de charge compte autant que la charge maximale

Un toron fonctionnant en dessous de sa capacité statique peut tout de même tomber en panne en raison de flexions répétées. La tension maximale ne constitue qu'une partie de l'historique de charge. Les démarrages et arrêts rapides, les transitions entre mou et tendu, les oscillations et les charges de choc augmentent la plage de contraintes subie par les fils. Une tension modérée et stable passant sur une poulie correctement dimensionnée est fondamentalement différente d'un toron faiblement chargé qui se tend brusquement de façon répétée après avoir pris du mou.

Une surcharge peut laisser des signes visibles tels qu'un allongement, une déformation ou des zones aplaties. La fatigue est souvent moins évidente au début. Le toron peut rester visuellement droit et fonctionnel jusqu'à l'apparition de ruptures de fils individuels. C'est pourquoi un relevé d'inspection doit distinguer les indicateurs de surcharge en traction des indicateurs de fatigue en flexion, au lieu de traiter chaque défaut comme une condition d'usure générique.

L'inspection doit se concentrer sur les zones de flexion

L'examen est le plus pertinent aux endroits où le toron change de direction, entre dans un raccord, entre en contact avec un guide ou effectue des cycles sur une courte course. Il est important de nettoyer d'abord la surface, car la graisse usagée et la saleté incrustée peuvent masquer des fils fracturés. Le toron doit être observé à l'état détendu lorsque cela est possible, puis pendant un cycle de mouvement contrôlé afin d'identifier les frottements, les vibrations, les contacts intermittents ou une ligne de traction changeante.

Les ruptures de fils doivent être enregistrées selon leur emplacement et leur concentration, et non simplement comptées sur l'ensemble de l'assemblage. Un petit nombre de ruptures regroupées sur une courte longueur au même point de flexion peut être plus significatif que des ruptures isolées sur une longue section sans contact. Les variations de diamètre, la diminution du serrage du pas, la corrosion, la coloration due à la chaleur et les raccords d'extrémité endommagés influencent également la décision de retirer le toron du service. Les instructions applicables de l'équipement et les exigences d'inspection en vigueur doivent définir les limites d'acceptation pour l'installation spécifique.

Maintien des performances en fatigue après l'installation

La lubrification doit atteindre les espaces entre les fils ainsi que la surface extérieure. Un revêtement de surface épais qui ne peut pas pénétrer dans le toron peut lui donner une apparence protégée alors que le fretting interne se poursuit. Le lubrifiant doit également convenir à l'environnement : il doit rester efficace aux températures prévues, en présence d'eau, de poussière et dans les conditions de contact attendues, sans attirer une contamination abrasive excessive.

La coupe et la terminaison exigent de la précaution, car une extrémité endommagée peut introduire une torsion ou desserrer le pas. Le toron doit être immobilisé avant la coupe, et les raccords doivent correspondre au chemin de charge prévu. Une terminaison qui impose une flexion soudaine immédiatement à l'extérieur du raccord déplace les dommages de fatigue vers une section courte et difficile à inspecter.

Lorsque l'application comprend l'arrimage, le remorquage ou le levage léger avec des flexions intermittentes, une construction ne doit pas être remplacée uniquement parce que deux produits présentent des diamètres ou des valeurs de force de rupture similaires. Par exemple,Câble métallique galvanisé 6x12+7FC 3-12mm pour arrimage, remorquage, charges légères et agriculture présente une construction de câble et une disposition d'âme en fibre différentes de celles d'un toron 7x7. Sa flexibilité, son support interne et son comportement sur les poulies doivent être évalués en fonction de l'application réelle plutôt que supposés interchangeables.

La fiabilité en flexion répétée résulte de la maîtrise de l'ensemble du système : construction adaptée, surfaces de flexion propres et correctement dimensionnées, tension stable, lubrification préservée et intervention précoce lorsque des dommages localisés apparaissent. Un toron qui fonctionne sans à-coups sur un chemin correct présentera un profil de fatigue très différent de celui d'un toron contraint de compenser une mauvaise géométrie à chaque cycle.
