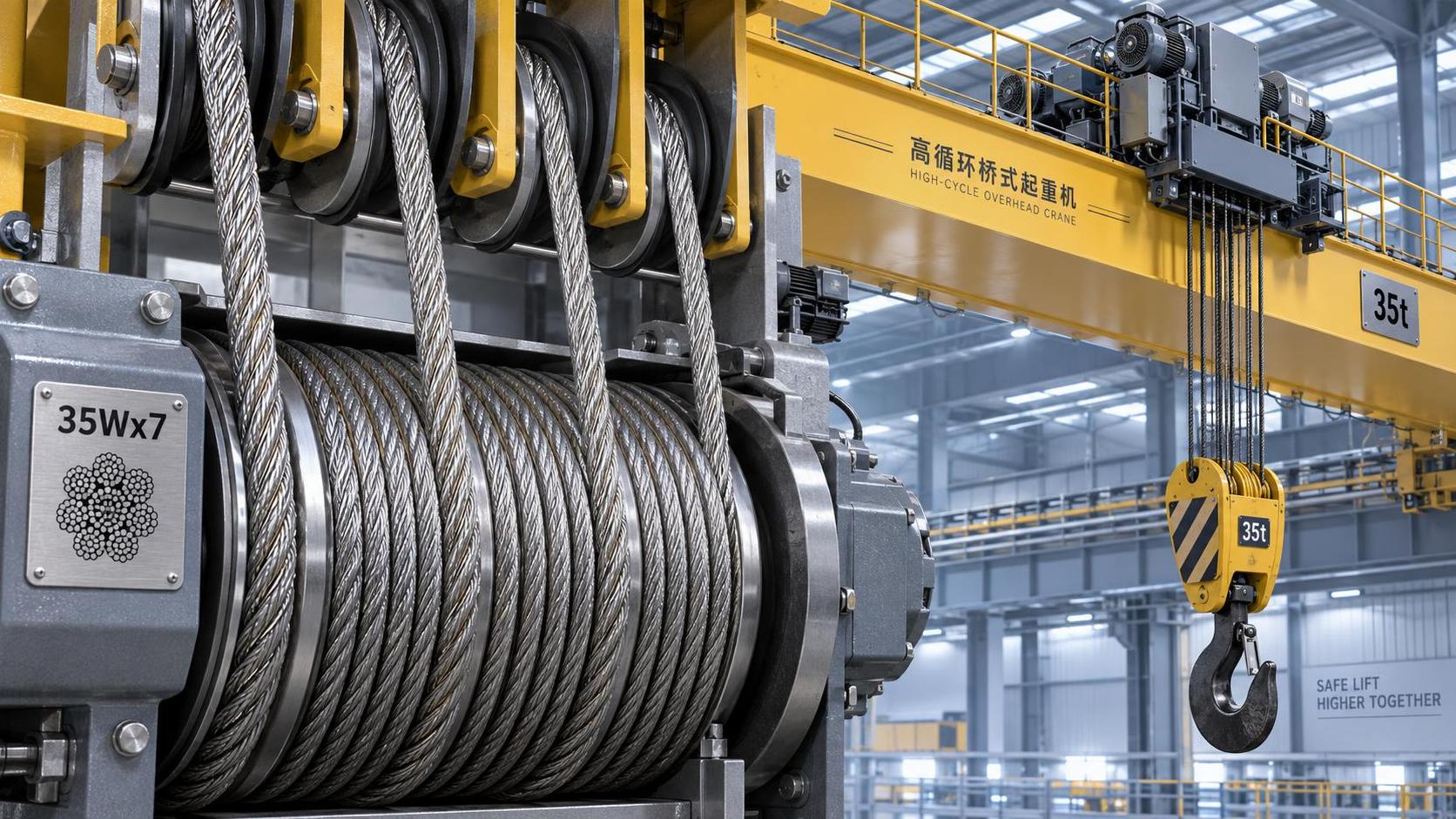

Lorsque le câble 35Wx7 améliore la durée de vie en fatigue sur les grues à cycles élevés

Un câble 35Wx7 améliore la durée de vie en fatigue sur une grue à cycles élevés lorsque le câble passe une grande partie de sa durée de service à se plier de manière répétée sur des poulies et dans des gorges de tambour sous une tension significative. Sa construction utilise 35 torons extérieurs disposés autour d’une âme à sept torons, créant de nombreux fils relativement fins. Cette flexibilité permet au câble de s’adapter aux surfaces courbes avec une contrainte de flexion localisée plus faible qu’une construction moins flexible de même diamètre.

Cet avantage est particulièrement visible sur les grues effectuant de fréquents levages courts, des cycles de travail rapides, de multiples passages de mouflage ou utilisant des configurations de poulies compactes. Un câble ayant une résistance à la rupture adéquate mais une faible endurance à la flexion peut néanmoins devenir le composant limitant en matière de maintenance. Les ruptures de fils extérieurs, l’aplatissement localisé, la perte de section métallique et la mise au rebut prématurée commencent souvent aux endroits où le câble change de direction de façon répétée.

Quand la construction 35Wx7 trouve toute sa place

La fatigue d’un câble métallique résulte de contraintes cycliques. Chaque fois qu’un câble chargé passe sur une poulie ou s’enroule sur un tambour, les fils situés à l’extérieur de la courbure sont étirés tandis que ceux situés à l’intérieur sont comprimés. Les cycles répétés provoquent progressivement l’apparition de petites fissures, souvent d’abord dans des fils individuels près des couronnes des torons. Le grand nombre de fils d’une construction 35Wx7 répartit cette action de flexion sur des éléments plus fins, réduisant la sévérité de la déformation de chaque fil lorsque le câble est correctement adapté à la grue.

Un câble 35Wx7 constitue donc un excellent choix lorsque la fatigue de flexion, plutôt que la simple capacité de charge statique, détermine les intervalles de remplacement. Les conditions typiques comprennent :

• Des ponts roulants de process effectuant des levages fréquents et répétitifs sur le même trajet.
• Des grues pour conteneurs, portuaires et de manutention de production, où le câble de levage passe sur plusieurs poulies à chaque cycle.
• Des équipements dotés de diamètres de poulies ou de tambours relativement faibles pour la taille de câble choisie, à condition que la conception de la grue autorise cette construction.
• Des palans pour lesquels le fonctionnement régulier et la formation stable des couches influencent la disponibilité autant que la capacité nominale de levage.

La construction ne doit pas être choisie uniquement parce que la grue présente un nombre élevé de cycles de fonctionnement. Un grand diamètre de poulie, une faible charge de travail et un mouflage simple peuvent permettre à d’autres conceptions de câble d’offrir des performances satisfaisantes. À l’inverse, une grue à cycles modérés peut être exigeante en présence d’une traction latérale, d’un mauvais angle de déviation, de contamination abrasive ou de charges de choc répétées. Le nombre de cycles ne décrit qu’une partie de l’environnement de fatigue.

La flexibilité modifie la réponse à la flexion, mais pas tous les modes de défaillance

Le principal compromis est que les câbles flexibles à multiples torons sont souvent moins tolérants aux manipulations brusques, à l’écrasement sévère et à certaines formes de dommages externes que les alternatives à torons plus grossiers. Un plus grand nombre de fils améliore le comportement à la flexion, mais les fils extérieurs individuels sont plus petits. Un câble 35Wx7 peut prolonger sa durée de service sur des poulies correctement alignées tout en se détériorant rapidement s’il est traîné sur des arêtes vives, comprimé dans une gorge de tambour endommagée ou soumis à une pression persistante de croisement entre les couches de câble.

Cette distinction est importante lors du diagnostic d’une courte durée de vie du câble. Des ruptures de fils concentrées dans les zones de contact avec les poulies indiquent une fatigue de flexion, des poulies sous-dimensionnées, un défaut d’alignement ou une lubrification insuffisante. Des zones aplaties et des torons écrasés près du tambour suggèrent une compression ou un mauvais enroulement. Une bande étroite de dommages réapparaissant à un même endroit peut indiquer une gorge de poulie défectueuse ou une obstruction locale. Remplacer le câble par une construction plus flexible sans corriger la cause mécanique peut simplement déplacer la défaillance vers une autre forme.

La géométrie des poulies et du tambour détermine le résultat pratique

Le rapport entre le diamètre de la poulie et le diamètre du câble a un effet direct sur la sévérité de la flexion. Des poulies plus petites imposent une courbure plus serrée, augmentant les contraintes cycliques dans les fils. Une construction 35Wx7 peut améliorer la résilience dans ces conditions, mais elle ne rend pas acceptable un diamètre de poulie inadapté. La documentation du fabricant du câble et celle de la grue doivent être examinées conjointement concernant la construction autorisée, la tolérance de diamètre, les dimensions minimales des poulies et le profil de gorge.

Les gorges exigent une attention égale. Une gorge trop étroite pince le câble et augmente la pression de contact ; une gorge trop large réduit le soutien latéral et peut entraîner un aplatissement. Les gorges usées peuvent sembler lisses tout en ne correspondant plus au diamètre du câble. Sur les tambours multicouches, la première couche constitue la base de toutes les couches supérieures. Des spires lâches, une tension inégale ou un ancrage endommagé peuvent amener les couches supérieures à s’enfoncer dans les couches inférieures, ce qui relève d’un problème d’écrasement qu’une construction de câble seule ne peut résoudre par un avantage de durée de vie en fatigue.

Données de sélection devant accompagner la commande de câble

Une demande de « câble 35Wx7 » est incomplète si elle n’identifie pas également la configuration de travail. Les informations pertinentes comprennent le diamètre du câble, la classe de résistance nominale, le type d’âme, le sens de toronnage, la nécessité ou non d’une résistance à la rotation, le nombre de brins, le type de tambour, les diamètres des poulies et la plage de charge attendue. Le câble est souvent faiblement chargé pendant une grande partie du poste, puis soumis occasionnellement à des levages plus lourds. Ces deux conditions sont importantes : une tension très faible peut nuire à l’enroulement, tandis qu’une tension plus élevée augmente les contraintes de flexion et de contact.

Le choix de l’âme mérite une attention particulière. Une âme en acier peut offrir un soutien et une résistance à l’écrasement dans certaines applications, tandis qu’une âme en fibre peut présenter des caractéristiques différentes de flexibilité et de lubrification. Aucune n’est automatiquement meilleure pour un fonctionnement à cycles élevés. Le choix correct dépend de la conception de la grue, de la pression sur le tambour, de la configuration de mouflage et de la catégorie de câble spécifiée.

Le comportement en rotation doit également être distingué des performances de fatigue. Un câble choisi pour son endurance à la flexion n’est pas automatiquement adapté à un câble simple, à un levage long en suspension libre ou à une charge très sensible à la rotation. Si le moufle à crochet ou la charge tourne pendant le fonctionnement, la géométrie de mouflage, la catégorie de câble et la terminaison d’extrémité nécessitent un examen complet du système. L’ajout d’un émerillon sans confirmer son adéquation peut aggraver la rotation dans certaines configurations de câble.

L’installation peut préserver ou annuler l’avantage

Même un câble adapté perd en durée de vie en fatigue s’il est installé avec des torsions, des coudes ou une tension initiale inégale. Le câble de remplacement doit être déroulé à partir d’un dispositif de dévidage rotatif plutôt que tiré latéralement d’une couronne fixe. Lors de l’installation, le câble doit entrer sur le tambour sous une contre-tension contrôlée afin que la première couche soit ferme et uniformément enroulée. Une couche de base lâche produit fréquemment des couches supérieures irrégulières et un écrasement localisé ultérieurement en service.

La lubrification n’est pas esthétique. Le lubrifiant doit atteindre les zones de contact entre les fils et les torons tout en restant compatible avec le câble, l’environnement et les équipements avoisinants. Un câble d’aspect sec peut avoir perdu sa lubrification interne même si son extérieur semble propre. Un excès de lubrifiant externe peut attirer des matériaux abrasifs ; l’objectif est donc de maintenir un film lubrifiant plutôt que de procéder à une application indiscriminée.

Les dossiers d’inspection deviennent plus utiles lorsqu’ils identifient l’emplacement et le schéma de détérioration au lieu de consigner uniquement le nombre de fils rompus. Marquer la longueur de câble concernée, noter si les dommages surviennent au niveau d’une poulie, d’un croisement sur tambour, d’une terminaison ou d’une section inactive, et comparer le schéma après remplacement permettent de disposer d’une base pour corriger la condition sous-jacente. Les critères de retrait doivent suivre les exigences applicables à la grue, au câble et au site, plutôt que se fonder uniquement sur une appréciation visuelle.

Les travaux auxiliaires de retenue, de remorquage ou de fixation doivent être distingués de la décision concernant le câble de levage. Lorsqu’un ensemble de chaînes est spécifié pour ces fonctions, sa configuration et son utilisation prévue nécessitent leur propre évaluation, telle queChaîne à maillons soudés en acier au carbone galvanisé électriquement conforme aux normes DIN763 DIN764 DIN766. Le choix de la chaîne ne remplace pas l’évaluation requise du câble de travail de la grue, des poulies, du tambour et du système de mouflage.

Un câble 35Wx7 offre son bénéfice le plus net en matière de durée de vie en fatigue lorsque la flexion répétée constitue la principale sollicitation en service et que la grue assure un soutien, un alignement, une lubrification et un enroulement appropriés. Lorsque l’écrasement, la corrosion, la charge latérale ou le contrôle de la rotation déterminent la durée de vie du câble, ces conditions doivent être résolues parallèlement au choix de la construction.
