Comment utiliser un tableau de charge de rupture d'un câble métallique sans surestimer la WLL

Un tableau de charge de rupture des câbles métalliques constitue une référence de sélection, et non une autorisation de levage à la valeur indiquée. La valeur figurant dans le tableau représente normalement la force de rupture minimale ou la résistance nominale à la rupture dans des conditions d'essai contrôlées. Elle ne prend pas automatiquement en compte les terminaisons, la géométrie de l'élingue, l'usure, les charges de choc, les charges latérales ou les règles régissant une opération de levage particulière. Considérer la valeur du tableau comme la limite de charge utile (WLL) peut entraîner une grave erreur de surévaluation avant même que le câble n'arrive sur le chantier.

Ce problème apparaît fréquemment lors de l'examen ou du remplacement d'équipements. Le diamètre et la construction d'un câble sont associés à un tableau, la valeur de résistance à la rupture semble largement suffisante, et l'ensemble sélectionné est étiqueté ou utilisé à une capacité bien supérieure à celle autorisée par sa terminaison ou sa configuration. L'approche correcte consiste à commencer par le tableau, puis à réduire le résultat selon le coefficient de conception applicable, l'efficacité de la terminaison et les conditions de service. La WLL finale doit être déterminée sur la base de l'ensemble complet, et non du câble nu seul.

Lire l'en-tête avant de lire les chiffres

Identifiez d'abord exactement ce que le tableau indique. Les fabricants peuvent utiliser des termes tels que force de rupture minimale (MBF), charge de rupture minimale (MBL), résistance nominale ou résistance à la rupture calculée. Ces notions sont liées, mais l'en-tête du tableau, le système d'unités, la classe du câble et la base indiquée sont importants. Une valeur pour un câble galvanisé 6×19 n'est pas interchangeable avec une valeur pour une construction 6×36 de même diamètre nominal, même si les deux sont décrits comme des câbles métalliques en acier à usage général.

Avant d'utiliser une ligne quelconque d'un tableau de charge de rupture de câble métallique, confirmez les identifiants suivants :

• Diamètre nominal du câble, y compris si la dimension est métrique ou impériale.
• Construction, telle que le nombre de torons, la disposition des fils, le type d'âme et, le cas échéant, la classification de résistance à la rotation.
• Classe de fil ou classe de résistance à la traction utilisée pour calculer la résistance publiée.
• Finition et matériau, y compris câble clair, galvanisé, en acier inoxydable ou gainé de plastique.
• Si la valeur indiquée s'applique à un échantillon de câble neuf et non modifié.
• La norme, la documentation du fabricant ou la spécification produit régissant l'application prévue.

Un tableau n'est valable que pour le câble qu'il décrit. Le diamètre seul ne constitue pas une base suffisante pour attribuer une capacité. Un responsable de la sécurité examinant les matériaux reçus doit donc comparer le marquage du câble, le certificat, l'étiquette d'emballage et la spécification d'achat avec la référence réelle du tableau. Si la construction ou la classe ne peut pas être confirmée, la valeur de rupture publiée ne doit pas être utilisée pour établir une WLL de levage.

Convertir la résistance à la rupture en WLL initiale

La relation de base est simple :

WLL initiale = force de rupture minimale ÷ coefficient de conception requis

Le coefficient de conception requis n'est pas une valeur universelle. Il dépend de l'utilisation prévue, des règles applicables, de la conception de l'équipement et du fait que le câble fasse partie d'une élingue de levage, d'un système de treuil, d'une installation d'ascenseur, d'un palan de grue ou d'un autre ensemble conçu. Un câble utilisé pour une retenue hors levage peut être évalué différemment d'un câble installé dans une application liée au personnel ou au levage en hauteur. Ne choisissez pas un diviseur commode simplement parce qu'il produit la capacité nécessaire au levage.

Par exemple, si un tableau indique une force de rupture minimale de 100 kN et que le coefficient de conception applicable est de 5:1, la WLL de départ est de 20 kN. Il ne s'agit que d'un point de départ pour un câble nu dans l'état indiqué. L'ensemble peut nécessiter une capacité inférieure une fois ses embouts et son utilisation réelle pris en compte.

Il est également important de ne pas confondre coefficient de conception et rapport d'essai. Certaines informations produit peuvent indiquer qu'un article a subi un essai de charge d'épreuve ou que sa résistance à la rupture est plusieurs fois supérieure à une charge indiquée. Cette déclaration n'établit pas la WLL d'un produit différent, d'une classe différente ou d'un ensemble de gréage complet. La WLL doit être traçable à la spécification propre de l'article et à son service prévu.

La terminaison peut déterminer la capacité

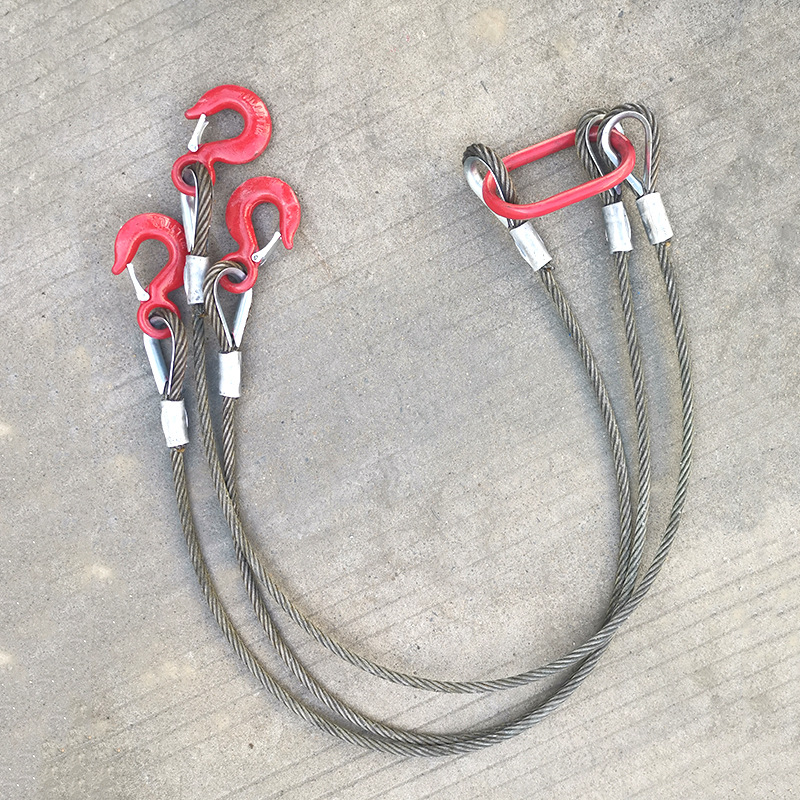

Les câbles métalliques sont rarement utilisés sous forme de longueur droite non modifiée. Ils sont couramment terminés par des manchons sertis, des douilles à coin, des douilles coulées, des serre-câbles, des cosses, des boucles ou des raccords mécaniques. Chaque méthode possède sa propre efficacité, ses exigences d'installation, ses critères d'inspection et ses limites. Une terminaison qui ne développe pas la pleine résistance du câble réduit en conséquence la capacité admissible de l'ensemble.

Considérez un câble dont la WLL initiale calculée est de 20 kN. Si l'efficacité de terminaison approuvée est de 80 %, l'ensemble ne peut pas être évalué à 20 kN simplement parce que le câble lui-même possédait une force de rupture minimale suffisante. Sa capacité doit être évaluée à l'aide des données de terminaison approuvées et de toute réduction supplémentaire requise. Des serre-câbles incorrectement installés, un nombre incorrect de serre-câbles, une orientation inversée de la selle, des cosses endommagées ou une boucle trop petite pour l'organe de connexion peuvent réduire davantage les performances.

Pour le contrôle qualité, la règle pratique est simple : un tableau de câble ne remplace pas la documentation de l'ensemble. Le câble, la douille, le manchon, la boucle, le crochet et l'étiquette d'identification doivent correspondre à la capacité nominale revendiquée. Lorsqu'une terminaison a été réalisée sur site et que son installation ne peut pas être vérifiée, elle ne doit pas être supposée avoir la même WLL qu'une élingue fabriquée en usine.

Tenir compte de la manière dont le câble sera chargé

Même un ensemble de câble à un brin correctement évalué peut être surévalué par la configuration de gréage. La valeur du tableau s'applique à une traction axiale. Les levages réels introduisent des angles, des courbures, une pression de contact, des mouvements et parfois une charge inégale entre les brins.

L'état du câble métallique constitue une autre limitation distincte. Les fils cassés, la corrosion, la réduction de diamètre, l'écrasement, la formation de cages d'oiseau, l'exposition à la chaleur et la lubrification endommagée affectent tous l'aptitude à poursuivre le service. Un tableau de résistance à la rupture décrit un câble neuf ; il ne fournit pas de formule permettant d'augmenter la WLL d'un câble déjà utilisé. Les résultats d'inspection doivent être évalués selon les critères de mise au rebut applicables et les instructions du fabricant du câble.

Une séquence pratique d'examen pour les câbles reçus et les élingues fabriquées

Lorsqu'un nouveau câble ou une nouvelle élingue est proposé pour une tâche, commencez par définir la charge maximale et le cheminement de la charge. Incluez le poids des accessoires de levage, et pas seulement celui de l'objet déplacé. Déterminez ensuite si l'opération est un levage vertical direct, un levage à brins, une configuration en étranglement, une traction au treuil ou une application de support fixe.

1. Faites correspondre le diamètre réel, la construction, la classe et la finition du câble au tableau correct du fabricant.
2. Enregistrez la force de rupture minimale indiquée et la source du tableau utilisée.
3. Appliquez le coefficient de conception requis pour l'équipement ou la configuration de levage prévue.
4. Appliquez la limitation de capacité de la terminaison, de la douille, de la boucle ou du raccord sélectionné.
5. Appliquez les réductions approuvées pour le type d'élingage, l'angle de l'élingue, les conditions de courbure ou la configuration du système.
6. Comparez la WLL résultante à la charge de service maximale attendue, y compris les effets dynamiques prévisibles.
7. Confirmez que l'ensemble fini est marqué ou documenté avec une capacité nominale traçable.

L'ordre est important, car le composant ou la condition approuvé(e) le/la plus faible prévaut. Un câble à haute résistance ne peut pas compenser un crochet sous-dimensionné, une boucle sertie non vérifiée, une manille mal sélectionnée ou un point de contact tranchant. De même, un composant présentant une force de rupture élevée déclarée ne doit pas être considéré comme adapté au levage en hauteur, à moins que sa classe, son marquage, ses exigences d'essai de charge d'épreuve et son utilisation prévue ne justifient cette attribution.

Ne pas appliquer la logique des tableaux de câbles aux chaînes ordinaires

Les chaînes sont souvent utilisées avec les câbles métalliques pour des tâches d'arrimage, de connexion, de traction ou liées au levage, mais les capacités des chaînes doivent être établies à partir de la classe propre de la chaîne et de sa documentation produit. La longueur des maillons, le matériau, la qualité des soudures, le traitement thermique et le service prévu influencent tous l'adéquation. Une chaîne ordinaire électrozinguée peut convenir aux connexions, au regroupement léger, à la fixation de postes de travail, à l'arrimage pour le stockage ou à certaines opérations de transport et de traînage, mais elle ne doit pas recevoir la WLL d'une élingue en câble métallique simplement parce que son diamètre semble similaire.

Pour les applications où le produit de chaîne prévu et le service sont clairement définis, examinez les spécifications de lachaîne ordinaire soudée en acier électrozingué à maillons courts, moyens et longs en fonction de la direction réelle de la charge, de la méthode de connexion et de la capacité requise. Les configurations à maillons courts, moyens et longs diffèrent en flexibilité et en géométrie. Les informations de traction ou de rupture indiquées doivent toujours être distinguées d'une capacité de charge utile approuvée pour l'utilisation spécifique.

Quand le tableau ne doit pas être utilisé seul

Un tableau est insuffisant à lui seul lorsque le levage implique du personnel, des charges critiques, une corrosion sévère, une température élevée, un mouflage inhabituel, des charges sensibles à la rotation, un service répétitif à cycles élevés ou un ensemble fabriqué non standard. Il est également insuffisant lorsque le câble ne possède pas d'identification fiable ou lorsqu'un câble de remplacement diffère de la spécification de l'équipement d'origine. Dans ces situations, la documentation de l'équipement et les exigences techniques applicables doivent déterminer la sélection.

L'habitude la plus sûre consiste à considérer le tableau comme le premier document de vérification : il établit la résistance d'un câble neuf défini. La WLL intervient ensuite, après application du coefficient de conception requis et de chaque caractéristique limitative du système fini et inspecté.
