Comment confirmer qu’une âme de câble métallique de 16 mm est compatible avec la construction du câble

Confirmer qu’une âme de câble métallique 16 mm est compatible avec la construction de câble spécifiée n’est pas une simple formalité administrative. Pour les inspecteurs qualité et les responsables de la sécurité, il s’agit d’une protection concrète contre un câble qui semble conforme à la réception mais se comporte incorrectement sous charge. Une âme inadaptée peut modifier le diamètre du câble, sa flexibilité, sa résistance à l’écrasement, sa capacité de rétention du lubrifiant et sa durée de service, parfois avant même que le câble n’arrive sur le site de levage.

Le premier point à établir est simple mais souvent mal compris : « 16 mm » désigne normalement lediamètre nominal fini du câble, et non automatiquement le diamètre de l’âme. Les dimensions et le type d’âme doivent être adaptés au modèle de torons sélectionné, au pas, aux nuances de fil et aux conditions d’utilisation prévues. Un câble de 16 mm avec âme textile n’est pas interchangeable avec un produit de 16 mm à âme métallique indépendante (IWRC), même si les deux portent le même marquage de diamètre nominal.

Commencez par la désignation complète du câble

Une inspection correcte commence par la spécification d’achat, le certificat d’usine ou l’étiquette du câble. N’évaluez pas l’âme de manière isolée. Examinez la désignation complète, qui peut inclure des éléments tels que :

• Diamètre nominal du câble : 16 mm
• Construction, par exemple 6×19, 6×36, 8×19 ou un autre modèle spécifié
• Type d’âme : âme textile (FC), âme métallique (WSC) ou âme métallique indépendante (IWRC)
• Sens et type de câblage
• Finition du fil, y compris les options clair, galvanisé, acier inoxydable ou revêtu de plastique
• Classe de résistance, force minimale de rupture et norme applicable

Par exemple, un câble 16 mm 6×36 IWRC présente généralement une géométrie interne différente d’un câble 16 mm 6×19 FC. Le premier est habituellement choisi lorsque l’on exige une meilleure résistance à l’écrasement, une résistance supérieure ou de bonnes performances d’enroulement multicouche. Le second peut offrir une plus grande flexibilité dans les applications où la fatigue en flexion constitue la préoccupation principale. Aucun des deux n’est « meilleur » sans tenir compte du cycle de service, de la configuration du tambour, du diamètre des poulies, du profil de charge et de l’exposition environnementale.

Fonction réelle de l’âme dans un câble de 16 mm

L’âme soutient les torons extérieurs et aide à préserver le profil circulaire du câble. Elle influence également la répartition de la pression de contact lorsque le câble passe sur des poulies ou s’enroule sur un tambour. Si l’âme est sous-dimensionnée, les torons extérieurs peuvent perdre leur support adéquat, entraînant une déformation, un aplatissement ou une usure accélérée. Si elle est surdimensionnée ou mal adaptée au processus de fermeture, le câble peut devenir trop rigide, irrégulier ou difficile à compacter correctement.

Les âmes textiles, qu’elles soient naturelles ou synthétiques, peuvent apporter de la flexibilité et retenir le lubrifiant. Toutefois, elles sont plus vulnérables à la compression, à la dégradation liée à l’humidité et aux conditions de température élevée qu’une âme métallique. Une IWRC est elle-même un petit câble métallique qui soutient plus fermement les torons extérieurs. Elle est couramment spécifiée pour les applications exigeantes de levage, minières, marines et de hissage, mais elle doit toujours être adaptée à la construction prévue plutôt que choisie simplement parce qu’elle est en acier.

Pour les équipes de contrôle qualité, la question essentielle n’est pas « Y a-t-il une âme ? », mais « Cette âme permet-elle d’obtenir la construction finie, le diamètre, les performances mécaniques et les caractéristiques de maniabilité corrects ? »

Une séquence pratique de confirmation lors de l’inspection à réception

Commencez par vérifier les documents avant d’ouvrir les couronnes ou de couper des échantillons. Comparez le certificat du fournisseur avec la ligne de commande, notamment la construction du câble, le diamètre nominal, la finition, la classe et la désignation de l’âme. Si le certificat indique seulement « âme métallique » sans identifier WSC ou IWRC lorsqu’une telle distinction est importante, demandez des précisions. Une terminologie vague peut dissimuler une non-conformité.

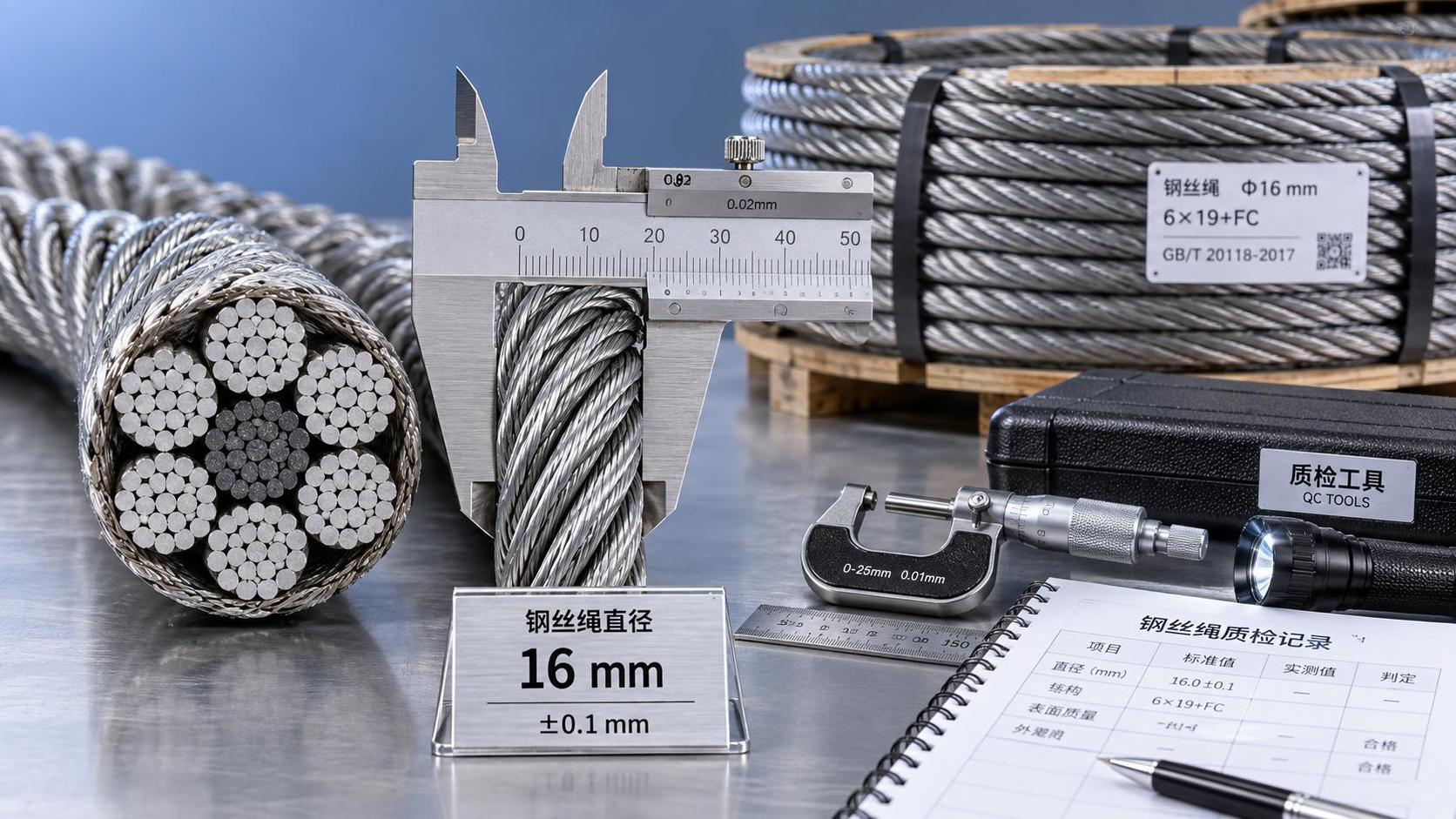

Mesurez ensuite le diamètre du câble fini à l’aide d’un pied à coulisse adapté aux câbles. Les mesures doivent être prises à plusieurs positions le long d’une section droite non chargée, en évitant les zones visiblement déformées et en effectuant les relevés sur la couronne de torons opposés plutôt que dans les creux. Comparez les valeurs enregistrées à la tolérance indiquée dans la norme produit applicable, la spécification contractuelle ou les données approuvées du fabricant. N’appliquez pas une tolérance générique provenant d’une construction de câble ou d’une norme différente.

Inspectez ensuite visuellement le câble pour détecter les signes indiquant que l’âme et les torons extérieurs ne fonctionnent pas comme une seule unité. Les signes d’alerte comprennent :

• Un espacement inégal des torons ou des écarts marqués entre les torons
• Un profil de câble paraissant ovale, lâche ou instable
• Des renflements locaux, des creux ou un effet de « protrusion de l’âme »
• Une longueur de pas irrégulière le long de la section inspectée
• Des torons extérieurs qui se déplacent anormalement lorsque le câble est légèrement fléchi

Ces observations ne prouvent pas à elles seules une incompatibilité de l’âme, mais elles justifient une mise en quarantaine et une évaluation approfondie. La coupe d’un court échantillon pour un examen destructif ne doit être effectuée que conformément au plan d’inspection du site et après préservation de la traçabilité. Sur une extrémité coupée, l’inspecteur peut confirmer si le type d’âme correspond à la commande et si les torons extérieurs reposent uniformément autour de celle-ci.

Vérifiez la compatibilité de construction, pas seulement le diamètre

Un câble peut mesurer près de 16 mm tout en étant inadapté à l’application. Le diamètre seul ne confirme ni le nombre de torons, ni la disposition des fils, ni la conception de l’âme, ni la classe de force de rupture. Dans les opérations de levage, cette distinction est particulièrement importante, car les variations de construction peuvent modifier la résistance du câble à l’abrasion, à la fatigue, à la rotation, à l’écrasement et à la déformation.

Une comparaison utile pour le contrôle qualité consiste à placer les données de construction approuvées à côté de l’enregistrement du produit réel. Vérifiez le nombre de torons extérieurs, le modèle approximatif des fils lorsqu’il est visible, le sens de câblage et le marquage de l’âme. Lorsque le câble est utilisé dans un système de levage réglementé, référez-vous à l’édition spécifiée par le projet des normes ISO, EN, ASTM, API ou de toute autre norme applicable, plutôt que de supposer qu’une désignation internationale couvre tous les cas d’utilisation.

Les responsables de la sécurité doivent également confirmer que la construction sélectionnée convient à l’équipement. Un câble 16 mm à âme métallique peut convenir à l’enroulement multicouche sur tambour ou à des forces de compression élevées, tandis qu’une installation impliquant des flexions répétées sur des poulies relativement petites peut exiger une construction spécifiquement choisie pour ses performances en fatigue. Le fabricant du câble, le manuel de l’équipement et le plan de levage doivent être cohérents.

Erreurs courantes créant des risques évitables

Une erreur fréquente consiste à accepter « âme 16 mm » comme spécification complète. Cette expression est incomplète, à moins qu’elle n’identifie clairement si 16 mm désigne le diamètre final du câble ou un composant d’âme distinct. Dans la plupart des documents d’approvisionnement, la formulation souhaitée doit indiquer le diamètre fini et la construction complète du câble, par exemple « 16 mm, 6×36, IWRC », suivis de la classe, de la finition, du câblage et de la norme requis.

Une autre erreur consiste à remplacer un câble à âme textile par un câble IWRC parce que le diamètre extérieur et l’apparence générale sont similaires. Une telle substitution peut affecter la force minimale de rupture, la résistance à l’écrasement sur tambour et le comportement attendu en service. Elle ne doit jamais être acceptée sans revue technique.

Enfin, évitez de juger la conformité uniquement à partir d’une photographie du produit ou de l’étiquette de la couronne. L’étiquette est importante pour la traçabilité, mais elle doit être étayée par des certificats, des contrôles dimensionnels, un examen visuel et, lorsque cela est exigé, des essais indépendants. Une réception fiable repose sur plusieurs éléments de preuve, et non sur un seul marquage rassurant.

Prenez en compte l’ensemble complet de levage

Le choix du câble métallique n’est qu’un élément de la sécurité du levage. Les crochets, maillons principaux, manilles, élingues chaîne et points de connexion doivent présenter des limites de charge d’utilisation appropriées et être compatibles avec la méthode de levage. Lorsqu’un travail exige un gréement alternatif ou complémentaire, une option documentée telle que l’élingue chaîne de levage 6-22mm à 1, 2, 3 ou 4 brins G80, chaîne soudée avec crochet peut être évaluée conformément au plan de levage, à l’angle des brins, à la géométrie de la charge et aux exigences d’inspection applicables. Une élingue chaîne ne doit pas être considérée comme un remplacement automatique du câble métallique ; chaque système présente des considérations différentes en matière de maniabilité, d’inspection et d’application.

Intégrez les critères de réception dans la commande, et non après la livraison

Le moyen le plus efficace de confirmer qu’une âme de câble métallique 16mm convient à sa construction est de rendre l’exigence sans ambiguïté avant la production ou l’approvisionnement. Spécifiez la construction du câble, le type d’âme, le diamètre nominal, la référence de tolérance, la finition du matériau, l’exigence mécanique, l’utilisation prévue et les documents de certification. Pour les services de levage critiques ou marins, convenez à l’avance des exigences en matière d’échantillonnage, de marquage, de traçabilité et de toute inspection par un tiers.

Les fabricants qui maîtrisent le tréfilage, le commettage des torons, la fermeture du câble et l’inspection finale sont mieux placés pour maintenir la cohérence depuis le fil brut jusqu’au câble fini. Néanmoins, l’inspection à réception reste essentielle. Un câble de 16 mm soigneusement contrôlé apporte à l’équipe de levage quelque chose de plus précieux qu’une étiquette correcte : l’assurance que sa construction interne soutient la tâche pour laquelle il a été sélectionné.
