Comment les capacités de charge des accessoires de levage influencent la sécurité du levage

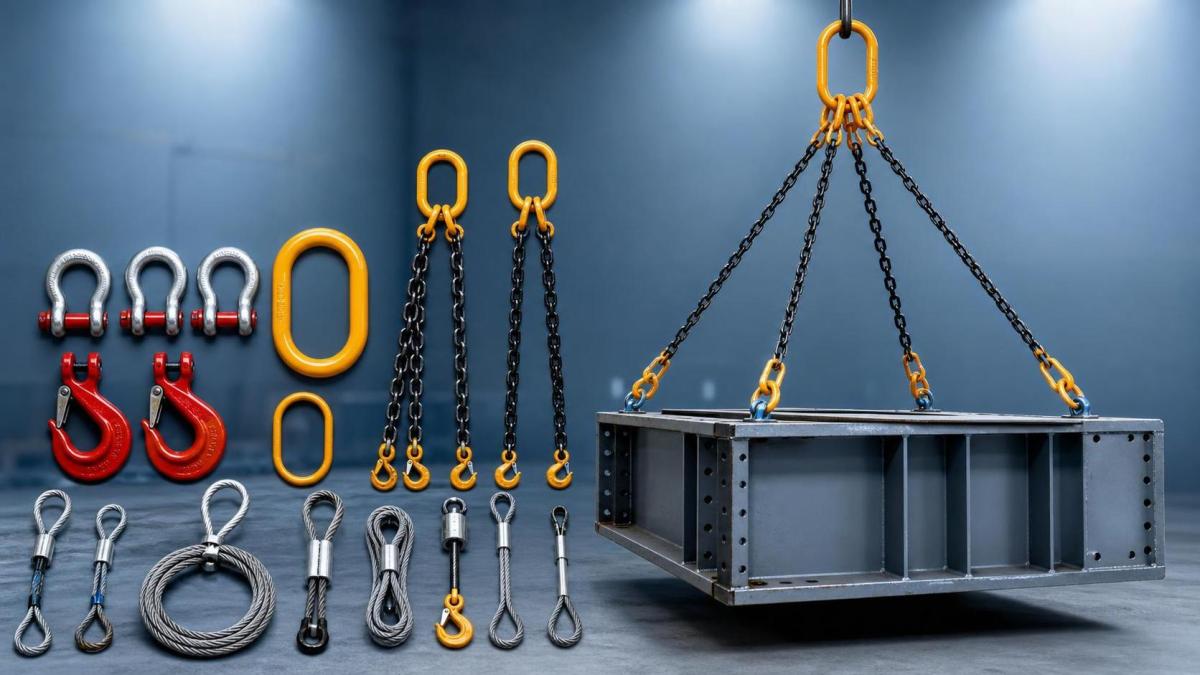

Dans les opérations de levage, les capacités de charge sont le point où les documents se transforment en un véritable contrôle des risques. Une manille, un crochet, un anneau maître, une élingue chaîne ou un assemblage de câble métallique peut sembler surdimensionné tout en constituant le point faible si la capacité indiquée ne correspond pas aux conditions réelles de levage. Pour les équipes de contrôle qualité et de sécurité, la question pratique n'est pas de savoir si un composant possède une capacité nominale, mais si cette capacité reste applicable après prise en compte de l'angle de l'élingue, du mode de connexion, de l'usure, de l'environnement et de la manière dont l'ensemble de levage a été assemblé.

Commencer par la capacité réellement indiquée

La première vérification est simple et souvent négligée sous la pression des délais : trouver l'identification et la lire. Les équipements de levage fiables doivent porter une limite de charge d'utilisation (WLL) clairement indiquée ou une capacité nominale équivalente, ainsi que des informations produit traçables telles que la dimension, la classe, le lot ou la référence du fabricant, le cas échéant. Si le marquage est absent, recouvert de peinture, illisible ou ne correspond pas au certificat ou à l'étiquette, il faut s'arrêter là. Un composant dont la capacité est inconnue n'est pas une pièce présentant une fiabilité moindre ; c'est une pièce non vérifiée.

Cela est important, car trois valeurs différentes sont régulièrement confondues :

• Working Load Limit (WLL) : la charge de service autorisée dans des conditions définies.
• Force minimale de rupture ou charge de rupture : un seuil de défaillance, et non une charge de levage autorisée.
• Charge d'épreuve ou charge d'essai : une charge de vérification utilisée pendant les essais, et non une limite d'exploitation sur le terrain.

Si votre équipe confond ces valeurs, les incidents de surcharge deviennent beaucoup plus probables, en particulier avec les câbles métalliques de petit diamètre et les assemblages pour charges légères, dont les valeurs peuvent sembler trompeusement proches.

Vérifier l'ensemble du chemin de levage, et pas uniquement le composant principal

Une défaillance fréquente lors des contrôles de levage consiste à approuver le crochet tout en ignorant tout ce qui se trouve entre le crochet et la charge. La capacité utilisable d'un système de levage est déterminée par le composant compatible présentant la capacité nominale la plus faible sur le chemin de charge. Cela inclut les embouts, les connecteurs, les douilles, les cosses, les maillons de chaîne, les terminaisons de câbles métalliques et les points d'attache de la charge elle-même.

Un tableau de vérification rapide est utile à cet égard :

Ne pas considérer la capacité de charge comme une valeur fixe pour chaque levage

Les capacités de charge n'ont de signification que dans leurs conditions d'utilisation prévues. Un équipement conçu pour une charge en ligne droite peut ne pas conserver la même charge admissible en cas de traction latérale, d'élingage en nœud coulant, d'élingage en panier, de charge par choc ou de charges dynamiques répétées. Les équipes de contrôle qualité doivent vérifier la configuration à laquelle la capacité s'applique en consultant le marquage du produit, la fiche technique du fabricant et le plan de levage.

Cela est particulièrement important lorsque les câbles métalliques, les accessoires d'élingage et les chaînes sont approvisionnés comme une solution combinée. Un fournisseur disposant d'une capacité intégrée câble-élingue-chaîne peut réduire les risques d'incompatibilité, mais votre contrôle doit toujours confirmer que toutes les pièces ont été sélectionnées comme un seul assemblage, plutôt que mélangées ultérieurement dans la cour ou l'atelier.

Comparer le matériau et le revêtement avec l'environnement de service

La capacité indiquée sur l'étiquette ne suffit pas si la corrosion, l'abrasion ou l'exposition à la température modifie l'état de l'équipement en service. Les produits galvanisés, inoxydables, revêtus de plastique et à finition brillante répondent chacun à des problèmes différents. Dans les ports, le service maritime, la construction côtière, les points de transfert miniers et les applications extérieures humides, la protection contre la corrosion n'est pas un choix esthétique. Dès que la perte de matière en surface ou la corrosion par piqûres commence, la fréquence des inspections et les critères de mise au rebut deviennent plus importants que la référence catalogue d'origine.

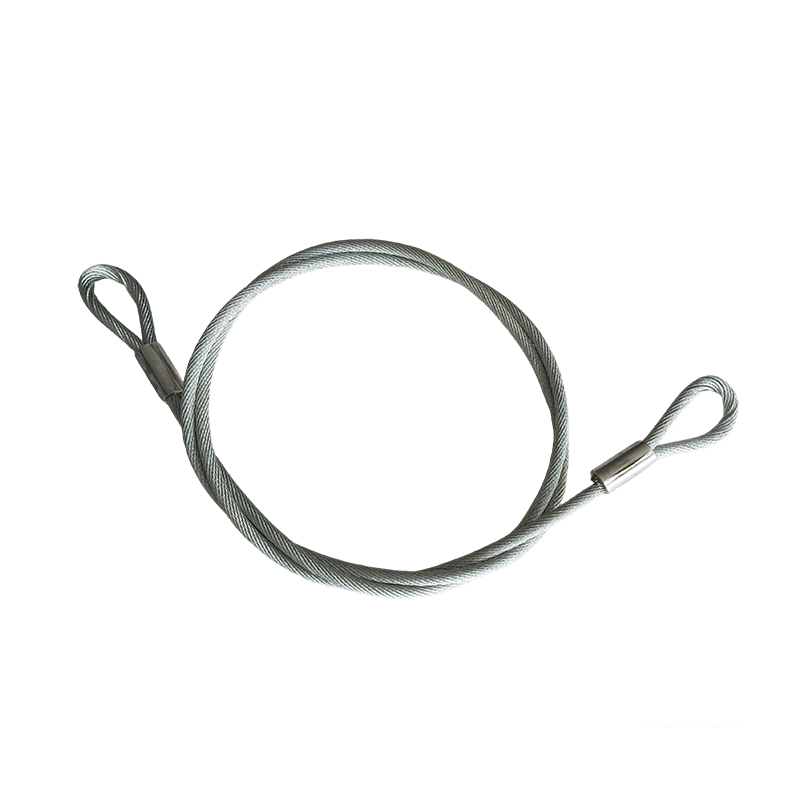

Pour les applications de traction et de fixation à faible charge, un câble galvanisé compact peut être approprié, mais il doit toujours être évalué en fonction de la tâche réelle. Par exemple, Câble métallique en acier galvanisé à âme acier 7x7 de 1,2 à 5,0 mm pour faisceaux et clôtures est destiné à des scénarios de faible charge tels que le petit levage, la traction et la fixation, les petits treuils et les applications de câbles fixes. Pour un contrôle de sécurité, l'information utile n'est pas le nom du produit lui-même ; c'est le fait que le diamètre, la construction, l'option de galvanisation et la force minimale de rupture varient selon la dimension. La sélection de l'assemblage ne peut donc pas être effectuée uniquement sur son apparence.

Distinguer les données de résistance du produit de l'utilisation de levage admissible

C'est à ce stade que de nombreuses validations internes deviennent erronées. Les fiches techniques des câbles métalliques indiquent souvent la force minimale de rupture selon le diamètre et la classe de résistance à la traction. Ces valeurs sont utiles pour les comparaisons techniques, mais elles ne correspondent pas à une charge de levage approuvée en service tant que l'assemblage fini, la méthode de terminaison, le coefficient de sécurité et la norme applicable ne sont pas tous définis.

Si vous examinez un câble compris entre 1,2 et 5,0 mm, la bonne question est la suivante : que demande-t-on à ce câble de faire ? Un petit dispositif de levage, une ligne de traction, un support fixe et un dispositif de retenue pour clôture ou mur-rideau ne répondent pas à la même logique d'acceptation. Un câble adapté à la traction et à la fixation peut ne pas convenir comme composant d'une élingue de levage sans base de conception appropriée et qualification des embouts.

Inspecter l'usure aux endroits qui défaillent en premier

Les inspections formelles consacrent souvent trop de temps à l'apparence générale et pas assez aux points fortement sollicités. Il faut porter une attention particulière aux surfaces d'appui, aux trous de goupille, aux zones d'assise, à la gorge des crochets, aux zones de contact des maillons de chaîne, aux terminaisons des câbles et à la section située juste derrière les accessoires, où la flexion et le fretting s'accumulent. Un composant peut encore sembler utilisable à distance tout en étant proche de la mise au rebut à l'endroit où la charge est réellement transférée.

Si l'équipement a été exposé à une charge d'impact, à un accrochage, à la chaleur ou à une réparation non autorisée, il faut le retirer du service de levage jusqu'à ce qu'il soit examiné selon les critères du fabricant et vos règles internes d'acceptation. La capacité de charge dépend de l'état du composant. Dès que sa géométrie est modifiée, le numéro indiqué sur la pièce ne suffit plus.

La traçabilité fait partie de la sécurité du levage

Un bon contrôle de la charge commence avant le levage. Lors du contrôle à la réception, faites correspondre le marquage de l'équipement avec le certificat, la référence normative, la dimension, la classe et la configuration commandée. Lorsqu'un câble métallique est utilisé, des documents tels que GB/T 20118-2006, GB 8918-2006 ou EN 12385-4 peuvent être pertinents selon le produit et le marché, mais l'étape pratique consiste à vérifier quel document s'applique à l'article exact reçu et si la déclaration fournie correspond à la construction, au diamètre et à la finition du matériau lui-même.

Le contrôle de fabrication est également important. Les fournisseurs disposant d'un contrôle complet du processus, depuis la matière première jusqu'au tréfilage, au toronnage, à la fermeture du câble et à l'inspection finale, sont généralement mieux à même de fournir des propriétés de câble constantes d'un lot à l'autre. Cela ne remplace pas votre inspection, mais réduit les variations inexpliquées de résistance et de finition.

Utiliser une courte séquence d'approbation avant la mise sur site

1. Vérifier que la capacité indiquée et l'identification sont lisibles.
2. Confirmer que la capacité correspond à la configuration de levage prévue, et pas seulement au poids de la charge.
3. Contrôler chaque composant connecté et définir la capacité du système selon l'élément vérifié présentant la capacité nominale la plus faible.
4. Examiner l'environnement, le revêtement, le matériau et l'état d'usure en fonction du service réel.
5. Faire correspondre les certificats et les références normatives au produit livré exact.
6. Écarter du service de levage les assemblages mélangés, modifiés ou non traçables.

Cette séquence suffit généralement à détecter les erreurs coûteuses : considérer la force de rupture comme la WLL, mélanger des équipements de levage incompatibles, ignorer les effets de l'angle et approuver des pièces dont les marquages ne reflètent plus la réalité. Lorsque les capacités de charge sont vérifiées dans leur contexte plutôt qu'isolément, la sécurité du levage devient beaucoup plus prévisible.
