Points d’inspection du matériel d’élingage avant chaque levage

Points de contrôle courants des accessoires de levage avant chaque levage

Avant chaque levage, la discussion sur site commence généralement par la charge, mais la décision qui permet d’éviter les problèmes est souvent prise bien plus tôt, à la table de préparation du levage ou à côté du crochet. Les accessoires de levage ne défaillent généralement pas parce que quelqu’un a ignoré un défaut spectaculaire. Il s’agit plus souvent d’un linguet tordu qui se ferme encore, d’un axe de manille remplacé pendant le dernier poste, d’un raccord dont le filetage est endommagé ou d’une connexion d’élingue qui « semble correcte » jusqu’à l’apparition d’un chargement latéral. C’est pourquoi l’inspection avant levage doit être précise. Une vigilance générale ne suffit pas.

Pour les équipes de contrôle qualité et les responsables de la sécurité, la question utile n’est pas de savoir si les accessoires de levage ont déjà été inspectés, mais s’ils sont contrôlés en fonction des conditions réelles de levage du poste concerné : chemin de charge, angle d’élingage, exposition environnementale, dégagement, risque de choc et compatibilité des connexions. Un levage en entrepôt dans des conditions intérieures sèches n’est pas évalué de la même manière qu’un transfert côtier exposé aux embruns ou qu’un levage sur chantier où les accessoires sont traînés sur le béton et réinstallés plusieurs fois au cours de la journée.

Que faut-il vérifier en premier ?

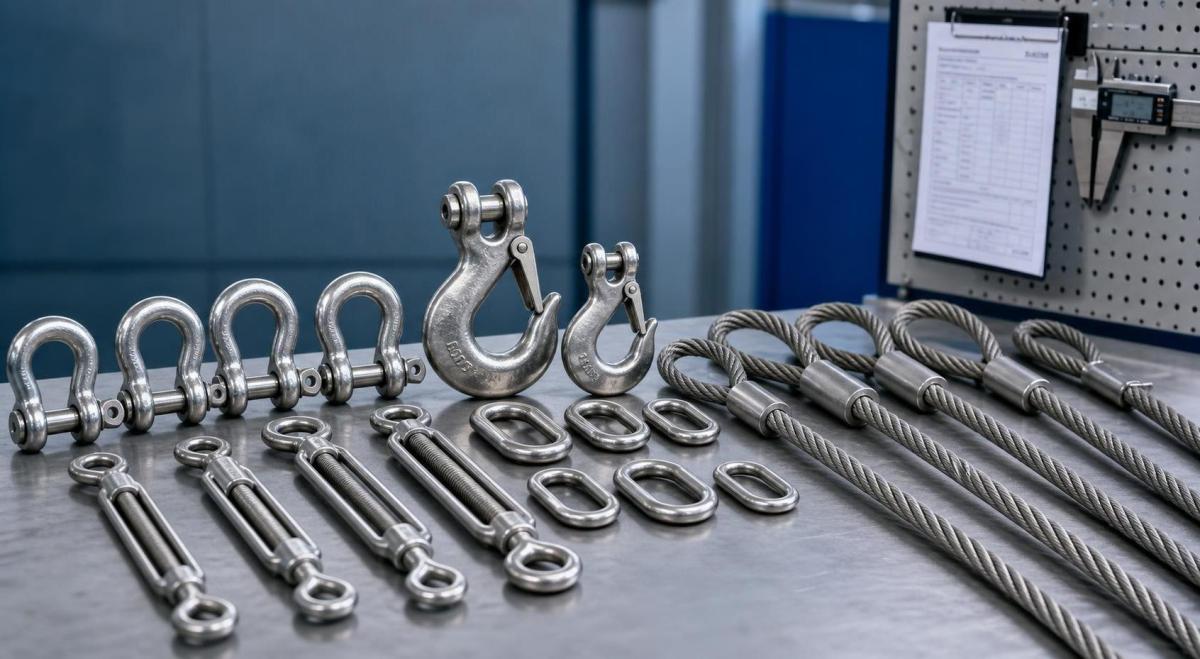

Le premier contrôle est toujours visuel, mais il doit être organisé. Avant toute autre chose, les manilles, crochets, maillons, boulons à œil, tendeurs, raccords de chaîne et terminaisons de câbles métalliques doivent être vérifiés sur cinq points : déformation, usure, fissures, corrosion et traçabilité. Si l’accessoire a perdu sa géométrie d’origine, le plan de levage a déjà changé, que l’équipe l’admette ou non.

La déformation constitue généralement le motif de mise au rebut le plus rapidement identifiable. Une ouverture de la gorge d’un crochet, un corps de manille qui ne correspond plus à sa courbure d’origine ou un œil présentant une torsion indiquent que l’accessoire a subi des charges dans une direction non prévue. Sur le terrain, ces défauts sont parfois écartés parce que la pièce s’assemble encore. C’est le mauvais critère. Le fait qu’elle s’ajuste ne prouve pas sa capacité.

L’usure nécessite un examen plus attentif des surfaces d’appui et des zones de contact des axes. Le problème n’est pas une abrasion esthétique, mais une perte de section. Sur les accessoires utilisés de manière répétée, l’usure se concentre souvent à l’endroit où l’œil de l’élingue se déplace, où un axe pivote sous charge ou où un maillon de chaîne s’appuie contre un point de connexion trop étroit. Lorsque le métal est perdu de manière irrégulière, la géométrie de la connexion évolue en même temps que sa résistance.

Les fissures sont plus critiques, car elles peuvent rester petites jusqu’à l’apparition du prochain événement dynamique. Les zones autour des filetages, les transitions de soudure lorsqu’elles existent, les sellettes de crochet et les épaulements d’axe méritent une attention particulière. Si l’inspection repose uniquement sur un rapide coup d’œil depuis un seul côté, les petites indications superficielles sont faciles à manquer, notamment lorsque la graisse, la peinture ou les traces de rouille les dissimulent.

Quand les conditions du site modifient l’évaluation

Un même accessoire de levage peut être acceptable dans un environnement et présenter des risques dans un autre. La corrosion en est l’exemple le plus évident. Dans les ports, les chantiers navals, les constructions côtières et autres zones exposées au sel, une légère corrosion superficielle n’est pas seulement une remarque d’entretien. Elle peut dissimuler des piqûres de corrosion, bloquer les pièces mobiles et rendre les marquages d’identification illisibles. Lorsque les marquages indiquant la nuance, la dimension ou la charge de travail ne sont plus lisibles, il devient difficile de gérer correctement l’accessoire au sein d’un stock mixte.

Les activités minières et les travaux lourds posent un problème différent. La boue, les poussières abrasives et les charges d’impact ont tendance à endommager les filetages, les pièces de retenue et les ressorts de linguet. Dans ce contexte, un crochet qui se referme correctement dans un atelier propre peut ne plus se comporter de la même manière après plusieurs postes dans un environnement chargé de particules. Le point de contrôle n’est pas simplement « linguet présent ». Il faut vérifier que le linguet se ferme complètement, s’aligne correctement et n’a pas été tordu par un contact latéral.

Les applications intérieures de précision, notamment les ascenseurs, les systèmes de traction et certains ensembles mécaniques, imposent généralement des exigences dimensionnelles plus strictes, même lorsque les charges sont plus faibles. Dans ces environnements, les équipes s’intéressent moins aux signes évidents de mauvais traitement qu’à la régularité, au faible comportement de torsion, à la résistance à la corrosion et à l’état de propreté de la surface. C’est l’une des raisons pour lesquelles les ensembles en acier inoxydable sont souvent envisagés lorsque l’humidité, l’exposition au lavage ou le passage dans des espaces restreints rendent l’entretien de l’acier au carbone ordinaire moins prévisible. Pour les travaux de traction dans des espaces étroits, un câble métallique compact tel que Câble métallique en acier inoxydable 1x19 de 0.4-5.0mm pour entraînement de traction est généralement évalué non seulement pour sa résistance, mais aussi pour sa rigidité, le contrôle de son diamètre et sa compatibilité avec les poulies, les guides et les connexions d’extrémité.

La compatibilité est à l’origine de nombreuses erreurs lors des contrôles avant levage

Une grande partie des problèmes de levage ne provient pas de composants endommagés pris isolément. Ils résultent de la mauvaise combinaison de composants pourtant acceptables. L’axe d’une manille peut être en bon état, mais si l’œil de l’élingue se regroupe étroitement sur un côté, l’axe n’est plus chargé comme prévu. Un maillon de tête peut avoir la capacité nominale appropriée, mais si l’appui du crochet ne le soutient pas correctement, une charge ponctuelle apparaît. L’inspection des accessoires avant chaque levage doit donc inclure la connexion assemblée, et pas seulement les pièces détachées disposées au sol.

Cela est encore plus important lorsque les équipes mélangent des systèmes de câbles, d’élingues et de chaînes provenant de stocks différents ou de remplacements d’urgence. Les fabricants disposant d’une capacité d’approvisionnement intégrée dans les catégories câbles, élingues et chaînes sont souvent mieux placés pour accompagner cette étape, car les questions de compatibilité peuvent être traitées à l’échelle de l’ensemble plutôt qu’au niveau d’un seul article. Shandong Faster Technology, par exemple, travaille avec des câbles métalliques en acier, des élingues serties et des chaînes de nuances G30, G43, G70, G80 et G100, ce qui est utile lorsqu’une équipe de projet doit examiner l’ensemble du chemin de charge au lieu de traiter chaque composant séparément.

Les composants filetés exigent la même rigueur. Les axes et les tendeurs ne doivent jamais être acceptés simplement parce qu’ils « prennent le filetage ». Il faut rechercher des débuts de filetage endommagés, un engagement partiel, des profils de filetage incompatibles ou des signes indiquant que des outils ont été utilisés pour forcer l’assemblage. Une connexion qui doit être forcée pour se mettre en place avant le levage indique déjà qu’un problème existe.

Les dossiers d’inspection sont importants, mais ils ne remplacent pas le contrôle du poste

Les dossiers d’inspection périodique formelle sont importants pour la conformité et le suivi des tendances, notamment dans les flottes où les accessoires sont fréquemment renouvelés. Ils aident à identifier les schémas d’usure récurrents, les zones de service sujettes à la corrosion et les composants qui devraient être retirés de la circulation de manière plus stricte. Toutefois, ces dossiers ne répondent pas à la question immédiate posée avant le levage : cet accessoire précis, dans cette configuration précise, convient-il à ce levage à cet instant ?

Cette distinction devient évidente sur les projets où les accessoires sont fréquemment reconfigurés. Les équipes de construction peuvent utiliser la même manille plusieurs fois au cours d’une journée pour des points de levage très différents. Les équipes de manutention portuaire peuvent passer d’une cargaison équilibrée à des charges excentrées et difficiles au cours du même poste. C’est lors du contrôle avant levage que l’on détecte le passage d’une charge droite à une charge latérale, d’un appui propre à un contact sur arête ou d’un service sec à des surfaces de contact contaminées.

Un critère de décision pratique

Pour qu’une inspection des accessoires de levage soit utile, elle doit permettre de prendre une décision claire : maintenir en service, retirer du service ou soumettre à une évaluation complémentaire. Ce qui ne doit pas se produire, c’est la situation intermédiaire courante où un accessoire douteux est utilisé encore une fois parce que la production attend.

Dans les opérations qui dépendent de câbles métalliques de petit diamètre résistants à la corrosion, comme les dispositifs de traction extérieurs, les composants d’ascenseur ou le passage dans des mécanismes compacts, l’inspection doit également vérifier que le câble et ses accessoires d’extrémité correspondent toujours aux hypothèses de l’installation d’origine. La plage de diamètre, l’état de surface, la manipulation sur touret et l’alignement standard sont plus importants que ne le pensent de nombreux acheteurs. Les produits fabriqués selon des normes telles que GB/T9944-2002 et EN 12385-4 et fournis dans des matériaux tels que l’acier inoxydable 201, 304, 316 ou 316L offrent une base de sélection plus claire, mais nécessitent tout de même une évaluation sur le terrain. Un câble adapté à un dispositif médical ou à un détail de support de mur-rideau n’est pas automatiquement la bonne solution pour un point de levage soumis aux chocs simplement parce que son matériau est inoxydable. Il en va de même pour Câble métallique en acier inoxydable 1x19 de 0.4-5.0mm pour entraînement de traction : sa rigidité élevée, sa faible torsion et sa structure compacte sont des avantages dans les conditions de traction et de support appropriées, mais les accessoires environnants et la direction de la charge restent déterminants pour la sécurité.

Les inspections avant levage les plus fiables ne sont pas les plus longues. Ce sont celles qui se concentrent sur les véritables points de défaillance : changements de géométrie, incompatibilité des connexions, dommages cachés et conditions de service ayant discrètement évolué depuis le dernier travail. Lorsque les équipes apprennent à inspecter les accessoires de levage dans cet ordre, moins de défauts sont minimisés et moins de levages reposent sur des suppositions.
