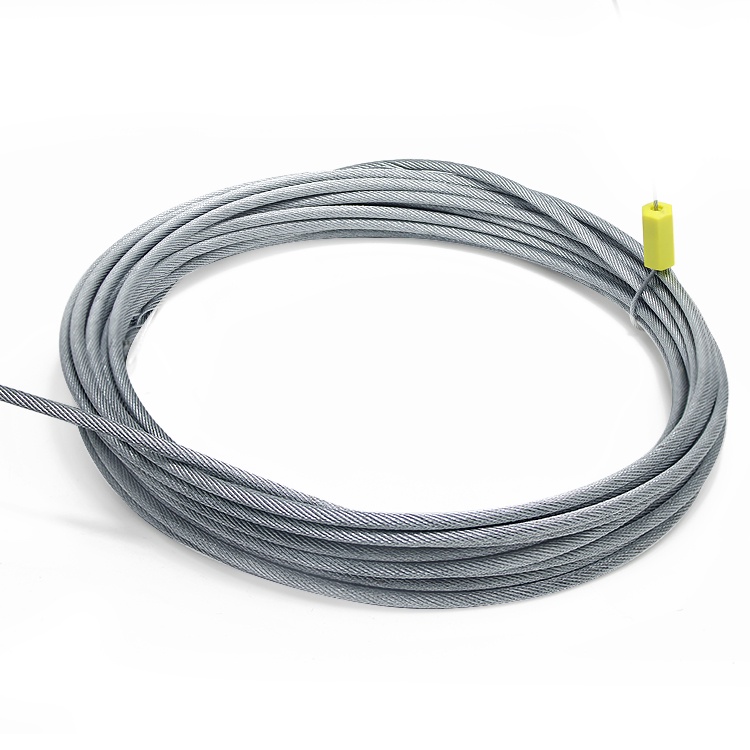

Câble en acier à haute teneur en carbone : comment la nuance du fil influe sur la résistance et la ductilité

Un câble en acier à haute teneur en carbone peut offrir une force de rupture élevée pour un diamètre limité, mais le choix d’une nuance de fil supérieure n’améliore pas automatiquement la durée de vie. Une nuance à résistance à la traction plus élevée peut accroître la charge supportée par un câble avant rupture, tandis que sa capacité à résister à la flexion, aux déformations locales et aux dommages dépend du procédé de fabrication du fil et de la construction du câble.

Pour une évaluation technique, trois questions doivent être examinées séparément : ce que représente la désignation de la nuance, le niveau de déformation que le fil fini peut tolérer et l’adéquation du câble assemblé aux conditions de service. Une augmentation de nuance peut être intéressante pour une application limitée par la résistance. En revanche, dans les équipements où la flexion répétée, la corrosion ou l’écrasement détermine les intervalles de remplacement, son intérêt doit être étudié de plus près.

Ce qu’indique la nuance d’un fil — et ce qu’elle ne précise pas

La teneur en carbone, la résistance à la traction du fil et la classe du câble décrivent différents aspects du produit. La teneur en carbone concerne la composition chimique de l’acier. La résistance à la traction du fil est une propriété mécanique mesurée après transformation. La classe du câble est une désignation utilisée conformément à la spécification applicable aux câbles afin de répondre à des exigences telles que la force minimale de rupture. Ces termes ne doivent pas être considérés comme interchangeables.

Des valeurs telles que 1570–2160 N/mm² décrivent une plage de résistance à la traction, N/mm² étant équivalent à MPa. Une offre indiquant cette plage ne précise pas la classe d’un câble livré en particulier. L’évaluateur doit encore connaître la classe commandée, la construction, le diamètre, l’âme, la finition et la norme applicable. Il convient également de préciser si la valeur indiquée correspond à la résistance à la traction des fils individuels ou à la classe du câble.

La résistance à la traction d’un fil droit ne permet pas de calculer directement la force de rupture d’un câble fini en la multipliant simplement par la section transversale extérieure du câble. Cette section comprend les espaces entre les fils et peut inclure une âme en fibres. La géométrie hélicoïdale des fils, la section métallique et la construction influent également sur la résistance du câble assemblé. Utilisez la force minimale de rupture spécifiée pour la configuration réelle du câble.

De même, la force minimale de rupture ne définit pas la charge maximale d’utilisation d’un ensemble de levage. La capacité nominale de l’ensemble doit tenir compte des exigences de conception applicables, des performances des terminaisons, des accessoires et de la géométrie de chargement. Une nuance de fil plus résistante constitue l’un des éléments de cette évaluation.

Comment la teneur en carbone et les procédés influent sur l’équilibre entre résistance et ductilité

L’acier à haute teneur en carbone constitue une base métallurgique adaptée à la production de fils tréfilés résistants. Le carbone favorise la formation d’une structure perlitique composée de ferrite et de cémentite. Avec un traitement approprié, cette structure peut atteindre une résistance à la traction élevée tout en conservant une capacité de déformation suffisante pour le tréfilage, le toronnage et l’utilisation.

La fabrication du fil compte donc autant que la désignation du matériau. La patentage, lorsqu’elle est utilisée, consiste en un traitement thermique contrôlé destiné à préparer une structure perlitique adaptée au tréfilage ultérieur. Le tréfilage à froid réduit le diamètre du fil et renforce le matériau par écrouissage et par des modifications de sa microstructure. Les propriétés finales dépendent de l’acier de départ, de l’historique thermique, des réductions de tréfilage et de la maîtrise des défauts.

L’augmentation de la résistance par un tréfilage plus poussé réduit généralement la capacité résiduelle de déformation plastique. Toutefois, il n’existe pas de règle universelle fiable selon laquelle tout fil de nuance supérieure présenterait une ductilité proportionnellement plus faible. Des procédés de production, des diamètres de fil et des qualités microstructurales différents peuvent donner lieu à diverses combinaisons de résistance et de capacité de déformation.

C’est pourquoi la résistance à la traction seule ne suffit pas pour comparer des fournisseurs ou des nuances. Les essais d’allongement, de torsion et de pliage alterné du fil peuvent fournir des indications sur sa capacité de déformation et la qualité du procédé, lorsque la spécification applicable les exige. Les résultats doivent être évalués selon les méthodes d’essai et les critères d’acceptation spécifiés ; les valeurs obtenues avec des fils de diamètres différents ou selon des montages d’essai différents ne sont pas nécessairement directement comparables.

L’état de surface mérite également attention. Les dommages dus au tréfilage, les coutures et les piqûres de corrosion peuvent concentrer les contraintes et amorcer des fissures de fatigue. Un fil conforme à l’exigence de résistance à la traction peut néanmoins présenter de mauvaises performances en flexion répétée si des défauts dommageables subsistent. La qualité du revêtement et la lubrification influent sur ce risque, mais ne remplacent ni l’une ni l’autre une fabrication soignée du fil.

Pourquoi un fil plus résistant ne garantit pas une durée de vie supérieure au câble

La ductilité, la souplesse du câble et sa résistance à la fatigue en flexion sont des propriétés liées, mais distinctes. La ductilité décrit la capacité d’un matériau à se déformer plastiquement avant la rupture. La souplesse du câble dépend largement de sa construction et du mouvement des fils et des torons. La résistance à la fatigue en flexion concerne l’accumulation de dommages sous l’effet de cycles de flexion répétés.

Un câble peut sembler souple parce qu’il est constitué de nombreux fils relativement fins, alors que ces fils présentent une capacité limitée de déformation plastique. À l’inverse, un câble comportant moins de fils extérieurs de plus grand diamètre peut être moins souple tout en offrant une résistance utile à l’usure de surface dans une application adaptée. Décrire simplement l’un ou l’autre de ces câbles comme « plus ductile » masque la différence technique.

Lorsqu’un câble passe sur une poulie, les fils individuels se plient tandis que le câble subit également une traction axiale, une pression de contact et des mouvements internes. Le rapport entre le diamètre de la poulie et celui du câble — le rapport D/d — influe sur la sévérité de la flexion. L’état de la gorge, l’alignement, la charge de fonctionnement, la lubrification et le nombre de cycles de flexion influent également sur les performances en fatigue.

Une classe supérieure peut permettre d’utiliser un câble de plus petit diamètre pour satisfaire à une exigence de force de rupture. Cette réduction de diamètre modifie les paramètres à évaluer : le diamètre des fils, les conditions de contact, la compatibilité avec la gorge et la résistance à l’écrasement peuvent tous changer. Toute réduction proposée doit être vérifiée au regard des exigences du fabricant de l’équipement et de la spécification de câble retenue.

Les désignations de construction doivent également être interprétées avec soin. Des indications telles que 6×19 et 6×37 peuvent désigner des classes de construction sans définir entièrement la disposition de chaque fil. La construction exacte détermine le diamètre des fils extérieurs et la géométrie des contacts. Un plus grand nombre de fils fins peut améliorer la souplesse en flexion, tandis que des fils extérieurs plus gros peuvent offrir un autre équilibre entre résistance à l’usure et performances en flexion.

Le choix de l’âme ajoute une autre variable. Une âme métallique peut assurer un meilleur soutien structurel contre l’écrasement, tandis qu’une âme en fibres modifie le soutien, la souplesse et le comportement de la lubrification. Aucun type d’âme ne détermine à lui seul la durée de vie en fatigue. La comparaison doit porter sur la conception complète du câble dans les conditions de service prévues.

Pour un câble de levage de grue, les passages fréquents sur des poulies peuvent rendre déterminantes les performances en fatigue de flexion. Pour une élingue de levage, la flexion autour des points d’attache, les dommages locaux, l’intégrité des terminaisons et la répartition de la charge peuvent mériter davantage d’attention. En milieu portuaire ou marin, la corrosion constitue une autre source de perte de résistance et d’amorçage des fissures. La galvanisation contribue à protéger l’acier, mais ne dispense pas des inspections et d’un entretien adapté.

Transformer la comparaison des nuances en spécification d’acceptation

Une évaluation pertinente commence par l’identification du mécanisme de défaillance le plus probable dans l’application. Si le câble existant présente une durée de vie suffisante, mais une marge de force de rupture insuffisante, une nuance supérieure peut répondre à cette contrainte. Si le remplacement est dû à des fils cassés près des poulies, à l’écrasement sur les tambours ou à la corrosion, une simple augmentation de nuance ne résout pas la cause principale.

Avant d’approuver un changement de nuance, établissez une base de comparaison cohérente :

• Identification complète du câble : diamètre nominal, construction exacte, âme, sens de câblage, finition de surface, lubrification, classe et norme produit applicable.
• Justificatifs de résistance : force minimale de rupture spécifiée et documents d’inspection ou d’essai exigés pour le câble fourni.
• Justificatifs de qualité des fils : résultats pertinents des essais de traction, de torsion, de pliage alterné et de revêtement, évalués au regard de la spécification appropriée.
• Compatibilité avec les conditions de service : poulies, gorges, tambours, spectre de charge, fréquence de flexion, exposition à la corrosion et restrictions de l’équipement.
• Exigences relatives à l’ensemble : type de terminaison, capacités nominales des accessoires, charge maximale d’utilisation, angles de chargement et traçabilité lorsque le câble fait partie d’une élingue.

Les normes doivent correspondre à l’article évalué. ISO 2408 et les parties pertinentes de EN 12385 traitent des exigences relatives aux câbles en acier ; EN 13414 concerne les élingues en câble d’acier. La partie et l’édition applicables doivent figurer dans la spécification. La conformité à une norme sur les câbles ne suffit pas, à elle seule, à établir la conformité d’une élingue finie.

Un ensemble à deux brins, tel que l’Élingue en câble d’acier sertie à deux brins avec crochet de sécurité, galvanisée et à haute résistance, illustre cette distinction. La classe du câble doit être considérée conjointement avec les terminaisons serties, les crochets, la liaison maîtresse et les angles d’élingage autorisés. À mesure que les brins s’écartent de la verticale, leur tension augmente pour une même charge supportée. Une répartition inégale de la charge peut limiter davantage l’ensemble ; sa capacité nominale ne peut donc pas être déduite de la résistance à la traction du fil.

Les mentions générales de certification doivent également être replacées dans leur contexte. Une référence à une inspection par un organisme tiers, un certificat de système de management et une déclaration relative à un ensemble de levage fini ont des finalités différentes. Demandez des documents identifiant l’article fourni et les exigences auxquelles ils attestent qu’il répond.

La décision concernant la classe est d’autant plus solide que la spécification d’acceptation relie les propriétés du matériau aux conditions réelles de service. Approuvez la classe supérieure lorsque le bénéfice documenté en matière de force de rupture répond à la contrainte de l’application et que le câble ou l’ensemble complet reste adapté. Lorsque les dommages dus à la flexion ou la corrosion déterminent la mise au rebut, exigez des éléments de preuve portant sur ces mécanismes avant de conclure qu’un changement de classe prolongera la durée de vie.
