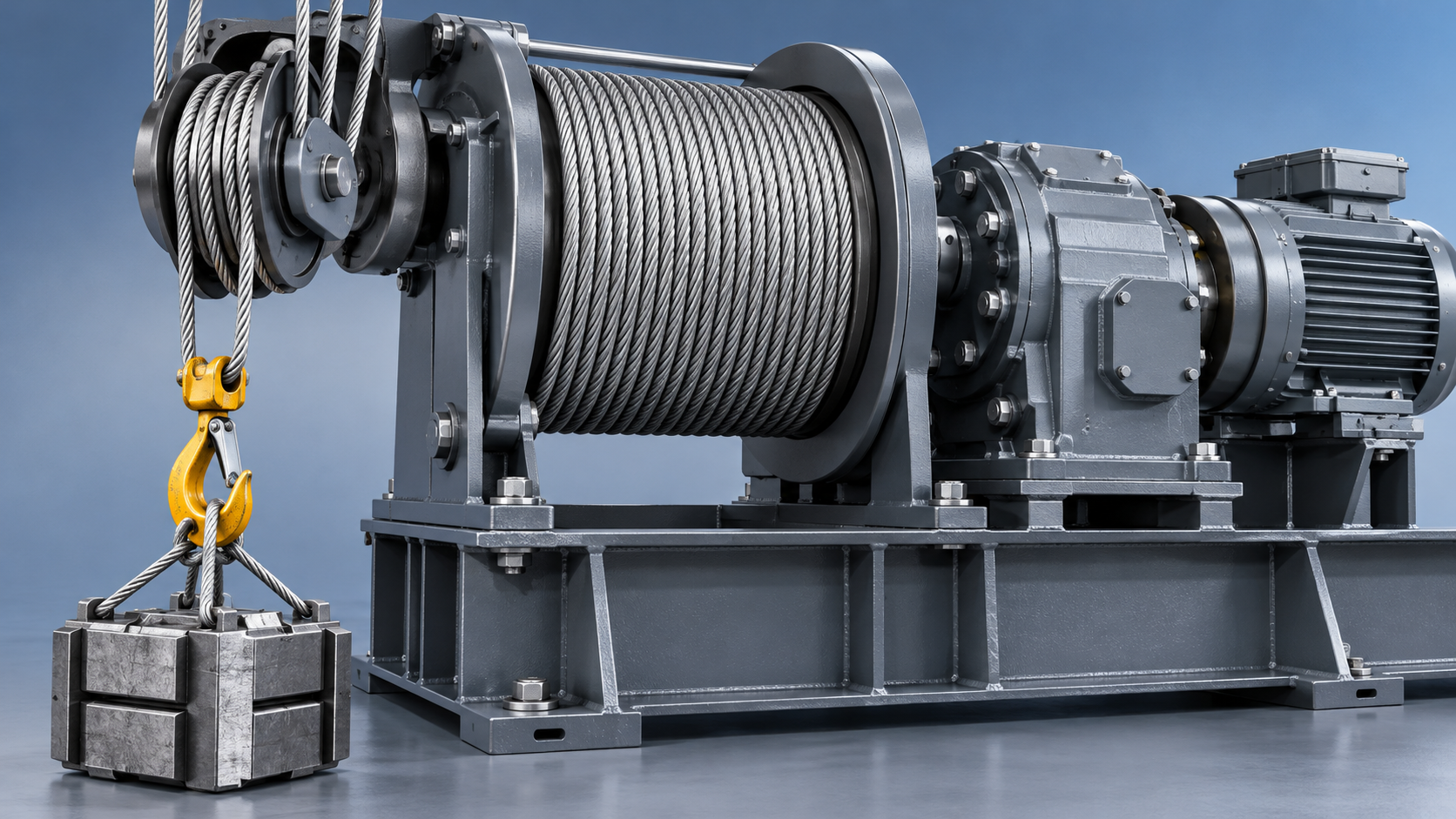

Pour savoir comment choisir un câble métallique pour un palan, commencez par vérifier la spécification de câble approuvée. Le diamètre et la résistance à la rupture ne suffisent pas à établir son adéquation au levage.
Les évaluateurs techniques doivent prendre en compte le coefficient de sécurité requis, la géométrie des poulies et du tambour, le cycle de service et l’environnement d’exploitation afin de trouver un équilibre entre résistance, tenue à la fatigue et protection contre la corrosion.
Un câble inadapté peut accélérer l’usure, perturber les opérations et compromettre la sécurité du levage, même si sa résistance nominale semble suffisante sur la fiche produit du fournisseur.
Ce guide explique comment ces facteurs de sélection interagissent et vous aide à comparer les constructions, les types d’âme et les matériaux avec les spécifications du fabricant du palan et les normes applicables aux équipements.
Quelle résistance le câble de votre palan doit-il réellement présenter ?
Commencez par consulter le manuel du palan, la désignation de câble approuvée, la capacité nominale, le mouflage et les exigences de levage applicables. Ces éléments définissent les limites à respecter pour évaluer les options de remplacement.
La charge au crochet diffère de la tension dans un brin de câble. Incluez le moufle inférieur, les accessoires de levage et tout autre équipement suspendu dans vos calculs.
Plusieurs brins porteurs réduisent la tension nominale du câble, mais le frottement des poulies empêche une répartition parfaitement égale de la charge. L’accélération et les autres effets liés au fonctionnement nécessitent également des marges appropriées.
Utilisez la méthode de calcul du fabricant ou une évaluation technique pour déterminer la tension maximale de calcul du câble. Diviser la charge utile par le nombre de brins porteurs ne suffit pas.
À titre de relation de base pour une première évaluation, la force minimale de rupture requise est égale à la tension maximale de calcul du câble multipliée par le coefficient de sécurité applicable. Respectez les conventions de calcul en vigueur.
Par exemple, une tension de calcul du câble de 20 kN et un coefficient spécifié de cinq impliquent une force minimale de rupture de 100 kN, avant tout ajustement supplémentaire requis.
Cet exemple illustre le calcul et ne constitue pas un coefficient de sécurité universel. Le type d’équipement, les conditions de service et les exigences applicables déterminent le coefficient et la prise en compte du rendement des terminaisons.
La force minimale de rupture n’est pas la charge maximale d’utilisation. Augmenter la résistance du câble n’autorise pas non plus à augmenter la capacité nominale du palan ni à modifier son mouflage approuvé.
Le câble sera-t-il correctement adapté aux poulies et au tambour ?
Vérifiez le diamètre nominal et les tolérances dimensionnelles autorisées avant de comparer les classes de résistance. Un câble plus résistant, mais de diamètre inadapté, peut provoquer un contact dommageable avec les gorges existantes.
Inspectez l’usure des gorges des poulies, leur profil, leur alignement et leur libre rotation. Des gorges trop étroites pincent le câble ; des gorges trop larges ne le soutiennent pas suffisamment sous les charges de service.
Vérifiez le rapport D/d spécifié, où D désigne le diamètre défini de la poulie ou du tambour et d le diamètre nominal du câble. Respectez la méthode de mesure du fabricant.
En général, un rapport D/d plus faible augmente la sévérité de la flexion et réduit la durée de vie en fatigue. Une construction flexible ne peut compenser une géométrie qui ne respecte pas les limites approuvées de l’équipement.
Vérifiez le pas des gorges du tambour, l’angle de déport, l’ancrage, le nombre de tours morts requis et la capacité disponible du tambour. L’enroulement sur plusieurs couches entraîne également des contacts croisés, un écrasement et une abrasion locale répétée.
Respectez le type et le sens de toronnage spécifiés, le cas échéant. Ils influent sur le comportement à l’enroulement et doivent être pris en compte avec la conception du tambour, le mouflage et les procédures d’installation du câble.
Quelle construction correspond au principal mécanisme de défaillance ?
Choisissez la construction en déterminant si la fatigue en flexion, l’abrasion, l’écrasement ou la rotation sous charge domine en service. Ces mécanismes exigent des propriétés différentes et imposent souvent des priorités de sélection concurrentes.
Les câbles composés d’un plus grand nombre de fils de plus petit diamètre offrent généralement une meilleure flexibilité et une meilleure résistance à la fatigue en flexion. Les constructions comportant des fils extérieurs plus gros résistent souvent mieux à l’usure par abrasion.
Une âme métallique indépendante, ou IWRC, offre généralement une résistance et une résistance à l’écrasement supérieures à celles d’une âme textile, bien que les performances réelles dépendent de la construction.
Les grandes hauteurs de levage, certaines configurations de mouflage et les charges suspendues librement peuvent nécessiter un câble anti-giratoire. Il ne faut pas supposer qu’un câble ordinaire à six torons convient automatiquement.
Les constructions anti-giratoires exigent des procédures spécifiques de manutention, d’installation et d’inspection. L’utilisation d’un émerillon doit respecter les instructions du fabricant du câble et du palan, car elle peut influer sur la stabilité du câble.
Dans quels cas faut-il envisager un câble galvanisé 6x37 IWRC ?
Pour les équipements de levage compatibles qui nécessitent de la flexibilité et une protection contre la corrosion, une construction galvanisée 6x37 IWRC peut être envisagée, sous réserve de vérifier les exigences de résistance et de géométrie.
Le câble métallique galvanisé 6x37 de Shandong Faster, de 10 à 22 mm, destiné aux machines de levage, est proposé avec une option d’âme IWRC pour une évaluation technique au regard de la spécification approuvée du palan.
La plage de diamètres publiée est de 10–22 mm, avec des longueurs de touret de 500–3 000 m. Confirmez la construction exacte, la finition, la longueur de coupe requise et la disponibilité avant de commander.
La seule désignation 6x37 ne précise pas tous les détails de construction. Demandez la disposition des torons, la désignation de l’âme, le sens de toronnage, la classe du câble, la tolérance de diamètre et la force minimale de rupture garantie.
Les tableaux de produits fournis présentent des valeurs différentes de force de rupture et de masse selon les en-têtes de norme, avec notamment des valeurs répétées pour différentes classes. Demandez des éclaircissements avant d’effectuer des calculs.
Demandez une spécification corrigée pour le câble proposé exact, accompagnée d’une documentation d’inspection traçable. Les descriptions commerciales concernant la flexibilité ou la résistance à l’écrasement ne suffisent pas à établir la compatibilité avec le palan.
Comment le cycle de service doit-il influer sur votre choix ?
Deux palans soulevant des charges identiques peuvent imposer des sollicitations très différentes au câble. Consignez soigneusement les heures de fonctionnement, le nombre de levages par heure, la longueur de déplacement, le spectre de charge et les profils d’accélération.
Comptez les flexions importantes le long du parcours du câble, y compris les flexions inverses. Un fonctionnement fréquent sur plusieurs poulies peut rendre la résistance à la fatigue plus importante qu’une résistance nominale accrue.
Pour les tambours à enroulement multicouche, inspectez les zones de croisements et les points de contact fortement chargés qui sont sollicités de façon répétée. Des dommages localisés peuvent justifier le remplacement avant que le reste du câble ne se détériore.
Utilisez les comptes rendus d’inspection antérieurs pour repérer les défaillances récurrentes. Les fils rompus, les torons aplatis, la corrosion et la réduction du diamètre aident à distinguer les problèmes d’exploitation d’un choix de câble inadapté.
Comparez le coût d’achat à la durée de service prévue, aux efforts d’inspection et aux temps d’arrêt liés au remplacement. Toute estimation de durée de vie doit s’appuyer sur des équipements et des conditions comparables, et non sur des affirmations générales.
Quelle finition et quel lubrifiant conviennent à l’environnement d’exploitation ?
Décrivez les conditions réelles d’exposition : humidité intérieure, pluie, embruns salins, contact avec des produits chimiques, poussière, immersion ou température élevée. Chacune peut modifier les matériaux appropriés et les exigences d’entretien.
La galvanisation assure une protection contre la corrosion, mais n’élimine ni la corrosion interne ni le besoin de lubrification. Vérifiez le procédé de revêtement proposé et sa compatibilité avec le service prévu.
L’acier inoxydable peut convenir à certains environnements corrosifs, mais tout remplacement exige de vérifier la résistance, le comportement en fatigue et l’approbation de l’équipement. Le choix du matériau doit respecter l’ensemble des spécifications de fonctionnement.
Les revêtements plastiques peuvent modifier le diamètre effectif, le contact avec les gorges et l’accès pour l’inspection. N’utilisez un câble revêtu que si le fabricant du palan autorise explicitement cette construction et ce revêtement.
Choisissez un lubrifiant adapté à la température, à l’exposition à l’eau, à la pénétration et à la compatibilité avec le lubrifiant existant. En environnement poussiéreux, un lubrifiant de surface inadapté peut retenir des particules abrasives et accélérer l’usure.
Que faut-il vérifier avant l’achat et l’installation ?
Établissez une spécification d’achat précisant le diamètre, la construction, l’âme, le sens de toronnage, la finition, la classe du câble, la force minimale de rupture, la longueur, la lubrification, les détails de terminaison ainsi que la norme applicable et son édition.
Demandez la traçabilité ainsi que les documents d’inspection ou d’essai pertinents pour le câble fourni. Vérifiez le champ couvert par chaque certificat ; un certificat général ne garantit pas l’adéquation du câble à votre palan.
Confirmez les procédures d’installation, les exigences de manutention et les contrôles initiaux de fonctionnement spécifiés par le fabricant. Inspectez les poulies et les tambours avant d’installer le câble neuf, car des composants usés peuvent rapidement l’endommager.
Définissez les intervalles d’inspection et les critères de mise au rebut conformément aux exigences applicables et aux instructions du fabricant. Le cas échéant, la norme ISO 4309 traite de l’entretien, de l’inspection et des critères de mise au rebut des câbles de grue.
Le meilleur choix répond conjointement aux exigences de résistance, de géométrie, de fatigue, de rotation et d’environnement. N’approuvez un câble que lorsque sa spécification documentée correspond aux conditions d’exploitation prévues du palan.
