Âme indépendante de câble métallique expliquée : avantages, compromis et applications typiques

Explication du câble à âme indépendante : avantages, compromis et applications typiques

Le choix de la construction d’un câble est rarement un simple détail. Il influence la résistance, le comportement en flexion, le taux d’usure et la fiabilité du câble sous contrainte.

Une âme de câble indépendante est souvent choisie lorsque l’on a besoin d’une meilleure résistance à l’écrasement et d’un soutien plus important des torons dans des conditions de service difficiles.

En même temps, cette conception n’est pas automatiquement le meilleur choix pour chaque installation. La véritable valeur dépend du profil de charge, de l’état du tambour et des exigences de flexion.

Cet article explique ce que fait une âme de câble indépendante, où elle fonctionne bien et ce qu’il faut vérifier avant de la sélectionner.

Qu’est-ce qu’une âme de câble indépendante ?

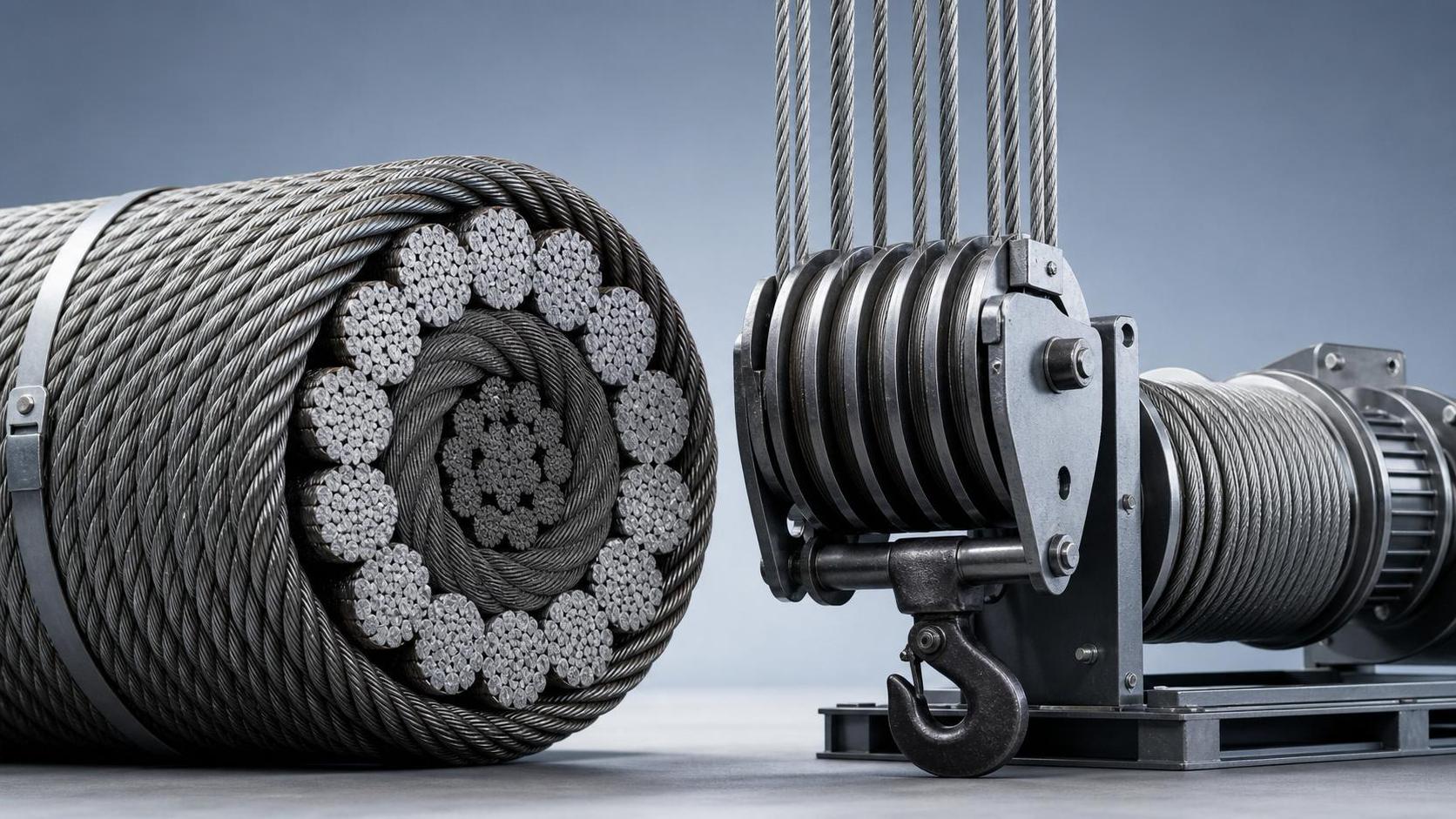

Une âme de câble indépendante, souvent abrégée IWRC, est un câble métallique dont l’âme est constituée d’un autre câble métallique distinct.

Ce câble intérieur soutient les torons extérieurs. Il confère à l’ensemble davantage de structure qu’une âme en fibre ou qu’une âme en toron d’acier plus simple.

En pratique, l’âme de câble indépendante aide le câble à conserver sa forme lorsqu’il est soumis à la compression, à l’enroulement en couches multiples et à des charges de travail plus élevées.

C’est pourquoi l’âme de câble indépendante est courante dans le levage, le hissage, la manutention marine, l’exploitation minière et d’autres applications industrielles exigeantes.

En quoi elle diffère des autres âmes de câble

La comparaison principale se fait généralement avec les câbles à âme en fibre et les câbles à âme en toron d’acier. Chaque conception résout un problème d’exploitation différent.

• Les câbles à âme en fibre sont généralement plus flexibles et peuvent contenir davantage de lubrifiant, mais offrent moins de soutien sous compression.
• Les câbles à âme en toron d’acier offrent un soutien en acier, mais sont généralement moins robustes qu’une âme de câble indépendante.
• Une âme de câble indépendante améliore généralement la stabilité de forme, le soutien de la charge et la résistance à l’écrasement.

Le choix ne consiste donc pas à savoir quelle âme est universellement meilleure. Il s’agit d’adapter la construction aux conditions de service.

Principaux avantages d’une âme de câble indépendante

1. Meilleure résistance à l’écrasement

L’une des principales raisons de choisir une âme de câble indépendante est sa meilleure résistance à l’écrasement.

Lorsque le câble s’enroule en plusieurs couches sur un tambour, les spires supérieures peuvent exercer une forte pression sur les couches inférieures. Une âme plus robuste aide le câble à résister à la déformation.

2. Meilleur soutien des torons extérieurs

L’âme de câble indépendante soutient plus efficacement les torons extérieurs. Ce soutien peut réduire l’aplatissement et la déformation interne pendant les cycles de charge.

Une géométrie des torons plus stable signifie souvent des performances plus prévisibles, en particulier lorsque les mouvements du câble sont répétitifs et que les niveaux de contrainte sont élevés.

3. Potentiel de résistance plus élevé

Dans de nombreuses constructions, une âme de câble indépendante contribue à une teneur métallique plus élevée. Cela peut favoriser une résistance supérieure par rapport aux alternatives à âme en fibre.

Cela ne remplace pas un calcul d’ingénierie approprié, mais c’est souvent important dans les spécifications pour usage intensif.

Les compromis à ne pas ignorer

L’âme de câble indépendante présente des avantages évidents, mais il existe des compromis qu’il faut comprendre avant de commander.

• Elle est généralement moins flexible qu’un câble à âme en fibre.
• Elle peut subir davantage de contraintes internes sur de petites poulies ou dans des trajectoires de flexion serrées.
• Elle peut être plus lourde, ce qui peut influencer la manutention et l’efficacité du système.
• Elle peut coûter plus cher, selon la construction et le traitement de surface.

Ces compromis sont surtout importants lorsque l’équipement utilise de petits diamètres de tambour, des inversions de flexion fréquentes ou des applications où la flexibilité est la priorité principale.

C’est pourquoi le choix d’une âme de câble indépendante doit toujours être lié à la configuration réelle de la machine, et pas seulement à la capacité nominale.

Applications typiques de la construction IWRC

Une âme de câble indépendante est couramment utilisée lorsque les câbles sont soumis à une forte pression, à des charges répétées ou à des environnements d’exploitation difficiles.

• Ponts roulants et palans
• Systèmes de treuil avec enroulement en couches multiples
• Équipements miniers et de carrière
• Systèmes de manutention offshore et marine
• Équipements de levage pour la construction
• Systèmes industriels de traction et de tension

Du point de vue de la maintenance, ce sont aussi des environnements où le soutien des torons extérieurs et la conservation de la forme influencent directement la durée de service.

En revanche, les tâches de retenue plus légères peuvent nécessiter un type de produit totalement différent, tel queASTM A413-80 Standard G30 Proof Coil Chain Galvanized Link Chain Q235 Carbon Steel Chain, qui convient aux travaux de regroupement, de suspension et de retenue sans levage.

Que vérifier avant de sélectionner une âme de câble indépendante

Avant de spécifier une âme de câble indépendante, concentrez-vous sur les détails d’exploitation plutôt que sur les seuls noms de produits.

1. Vérifiez les diamètres du tambour et des poulies. De petits rayons de flexion peuvent réduire les avantages d’un câble plus rigide.
2. Examinez les conditions d’enroulement. Les tambours à plusieurs couches favorisent souvent une âme de câble indépendante.
3. Confirmez le type de charge. Les charges statiques, de choc et cycliques influencent différemment le comportement du câble.
4. Évaluez l’environnement. L’humidité, l’abrasion, la saleté et la chaleur influencent tous la durée de vie du câble.
5. Adaptez les pratiques de lubrification et d’inspection à la conception du câble.

C’est à cette étape que se produisent de nombreuses erreurs de sélection. Un câble robuste peut néanmoins mal fonctionner si la géométrie du système est incorrecte.

Tableau comparatif rapide

Conclusion finale

Une âme de câble indépendante est une option solide lorsque la résistance à l’écrasement, le soutien des torons et la stabilité structurelle comptent davantage que la flexibilité maximale.

Ses avantages sont particulièrement visibles dans le levage, le treuillage, les applications marines et d’autres systèmes à fortes contraintes où la déformation du câble peut réduire la durée de service.

Le compromis est simple. Une âme de câble indépendante peut être plus rigide et moins tolérante dans les situations de flexion serrée.

La meilleure décision consiste à comparer ensemble la charge, la géométrie du tambour, l’exposition environnementale et la stratégie d’inspection.

Lorsque ces facteurs sont examinés avec soin, l’âme de câble indépendante devient plus facile à évaluer et beaucoup plus facile à spécifier correctement.
