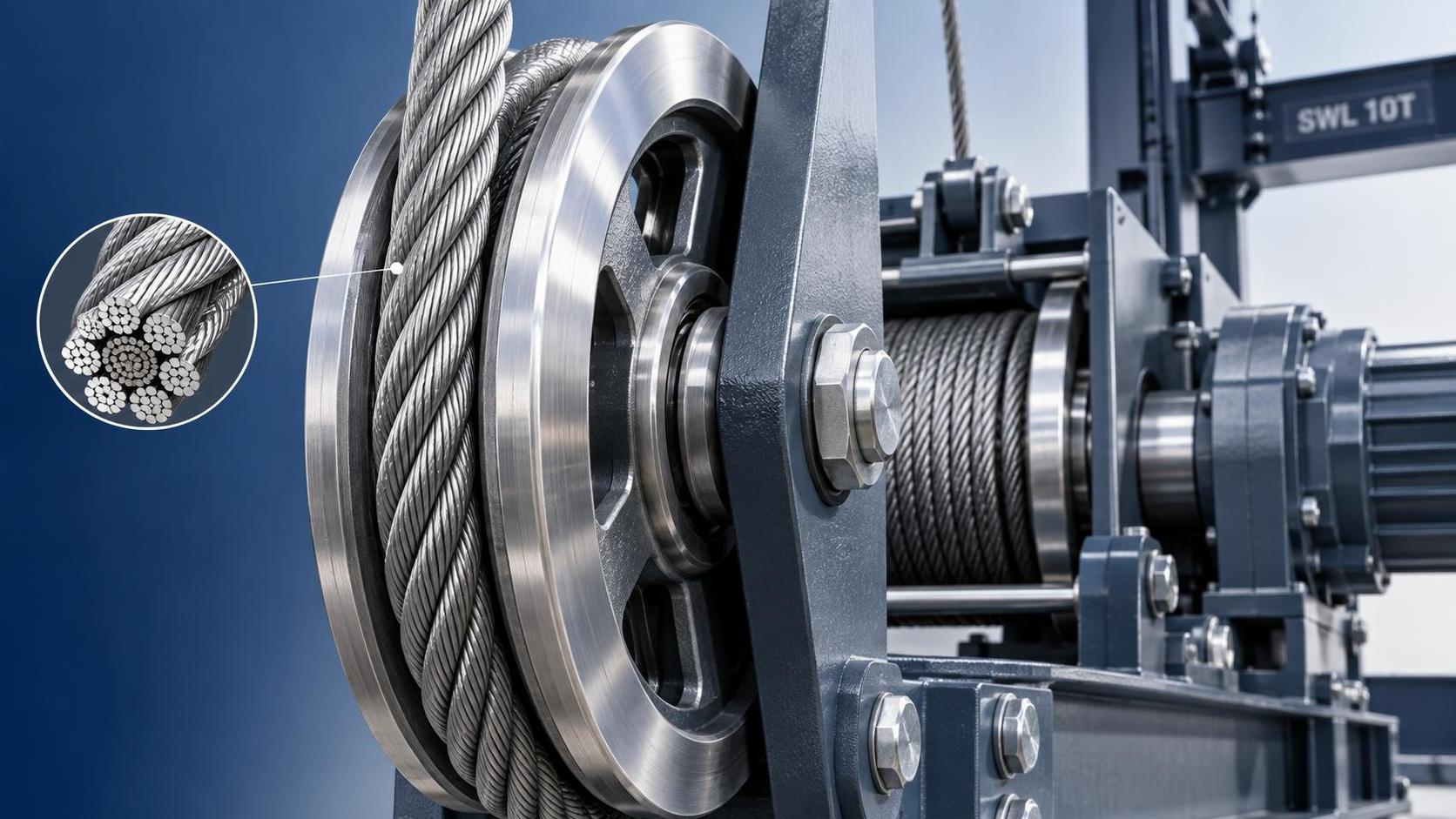

Comment la construction des torons d’un câble métallique influence la durée de vie en fatigue dans les poulies

Lorsqu’un câble se plie de manière répétée sur une poulie, sa durée de vie en fatigue dépend moins de sa charge de rupture nominale que de la façon dont ses fils et torons individuels s’adaptent à cette flexion. Une construction de toron de câble métallique comportant davantage de fils plus fins est généralement plus souple et mieux adaptée aux flexions répétées. Une construction comportant moins de fils extérieurs, mais de plus grande section, est habituellement plus résistante à l’abrasion et à l’écrasement, mais peut subir une fatigue plus précoce lorsque le diamètre de la poulie est faible ou que le cycle de service est élevé.

Cette distinction est importante, car les fils rompus dus à la fatigue de flexion apparaissent souvent progressivement dans des zones localisées près des zones de contact avec les poulies. Le câble peut encore sembler utilisable à distance, mais sa marge de sécurité restante peut diminuer rapidement une fois que les fissures de fatigue commencent à se propager.

Pourquoi la construction des torons modifie le comportement en fatigue de flexion

Un câble métallique n’est pas une barre d’acier pleine. C’est un système de fils individuels torsadés en torons, puis assemblés autour d’une âme. Chaque fois que le câble passe sur une poulie, les fils doivent se déplacer légèrement les uns par rapport aux autres pendant que le câble change de courbure. Plus la poulie est petite par rapport au diamètre du câble, plus cette action de flexion est sévère.

Les fils fins peuvent mieux supporter les flexions répétées, car chaque fil subit moins de déformation pour une même courbure du câble. C’est pourquoi les constructions souples comportant davantage de fils par toron sont couramment envisagées lorsqu’un câble passe en continu sur des poulies, des tambours ou des systèmes de traction. Le compromis est que les fils extérieurs fins peuvent être plus vulnérables à l’abrasion, aux dommages dus à la corrosion et à l’usure mécanique de surface.

Les constructions à fils plus gros sont souvent plus durables lorsque le problème dominant est l’usure externe : contact avec des surfaces rugueuses, poussières abrasives, enroulement croisé ou pression dans une gorge de tambour. Leurs fils plus gros offrent davantage de matière en surface, mais leur souplesse réduite les rend moins tolérants lors d’une utilisation avec flexions répétées sur poulies.

Le nombre de torons ne constitue pas à lui seul une règle de sélection

Une erreur fréquente lors de l’achat consiste à supposer qu’un nombre de fils plus élevé signifie automatiquement une durée de vie plus longue du câble. Cela améliore la souplesse en flexion, mais la durée de vie en fatigue sur poulies dépend de l’ensemble du système d’exploitation. Un câble souple sur une poulie sous-dimensionnée, usée ou mal alignée peut tout de même subir une défaillance prématurée. De même, un câble résistant à l’usure peut être performant dans une application à faible nombre de cycles, même s’il ne présente pas la construction la plus souple disponible.

Le rapport entre le diamètre de la poulie et le diamètre du câble est particulièrement important. Lorsque le câble se plie autour d’un rayon plus serré, la contrainte cyclique augmente dans les fils individuels. Les équipes qualité doivent évaluer la construction du câble conjointement avec la géométrie de la poulie spécifiée pour l’équipement, plutôt que d’approuver un câble uniquement selon son diamètre, sa classe de résistance ou sa similitude visuelle avec l’installation précédente.

L’état de la gorge modifie également le résultat. Une gorge trop étroite pince le câble et augmente la pression de contact. Une gorge trop large réduit le support et peut favoriser l’aplatissement, l’instabilité et une répartition inégale de la charge entre les torons. Des bords de gorge vifs, des particules incrustées, un mauvais alignement et des roulements endommagés peuvent transformer un problème de fatigue apparent en défaillance combinant fatigue et abrasion.

Sens de toronnage et mouvement interne

Le sens et le pas de toronnage influencent la manière dont les torons entrent en contact avec la poulie et dont les fils se déplacent sous charge. Un pas plus long améliore généralement la souplesse et peut aider un câble à épouser les poulies, mais il peut être moins résistant à l’écrasement ou aux dommages externes dans certaines applications. Un pas plus court tend à fournir une structure plus ferme et peut être privilégié lorsque le câble est exposé à l’abrasion, au pincement ou à des conditions exigeantes sur tambour.

Le choix approprié dépend du mécanisme de dommage qui détermine les intervalles de remplacement. Pour un palan de grue effectuant des cycles fréquents sur des poulies, la fatigue de flexion peut être la préoccupation principale. Pour un câble de halage, un treuil ou une installation exposée à une manutention abrasive, l’usure de surface et la déformation peuvent être plus importantes. Considérer tous les câbles de levage comme interchangeables parce qu’ils ont le même diamètre nominal crée un risque évitable en matière d’inspection et de sécurité.

L’âme influence indirectement la fatigue

L’âme ne joue pas le même rôle que les torons extérieurs, mais elle soutient la géométrie du câble et influence la lubrification interne. Une âme textile peut retenir le lubrifiant et offrir un amortissement élastique entre les torons. Cela peut être utile dans les applications où les flexions répétées sont importantes et où le câble n’est pas soumis à une pression d’écrasement excessive.

Par exemple, uncâble métallique galvanisé 6x19+FC 3-16 mm à âme textile pour levage utilise six torons de 19 fils chacun autour d’une âme textile. Ce type de construction constitue un compromis pratique lorsque la souplesse modérée, la résistance à l’usure des fils extérieurs et la rétention du lubrifiant sont toutes pertinentes. Il peut convenir aux opérations générales de levage et de manutention dans la construction, les ports, la logistique, les mines et le transport maritime, à condition que la configuration des poulies, le mode de chargement et l’exposition environnementale correspondent à l’utilisation prévue du câble.

Il ne doit pas être considéré comme une solution universelle pour les systèmes de mouflage à cycles élevés. Lorsque les flexions inversées sont fréquentes, que les poulies sont compactes ou que le câble est soumis à une forte pression sur tambour multicouche, la construction et le type d’âme doivent être sélectionnés spécifiquement pour ces conditions.

Éléments à inspecter en cas de suspicion de fatigue

Les ruptures par fatigue apparaissent généralement sous la forme de fils rompus concentrés sur une longueur de câble relativement courte, souvent près des points de contact répétés avec les poulies. Elles peuvent survenir sans les rayures profondes ou la surface aplatie associées à une abrasion sévère. L’inspection doit donc aller au-delà du simple comptage des fils rompus visibles sur l’ensemble du câble.

• Déterminer si les ruptures de fils sont concentrées dans les zones de contact récurrentes avec les poulies.
• Contrôler à la fois les zones de crête et de creux des torons ; les dommages de fatigue précoces peuvent ne pas être visibles sous un seul angle d’observation.
• Inspecter les gorges des poulies afin de détecter un profil incorrect, des arêtes vives, de la corrosion, des débris accumulés et une usure localisée.
• Vérifier l’alignement des poulies et leur libre rotation. Une poulie grippée ou mal alignée impose un frottement et une flexion anormaux.
• Examiner les modifications du cycle de service, notamment l’augmentation du nombre de levages, une vitesse de câble plus élevée, des charges de choc ou un cheminement de mouflage modifié.
• Évaluer l’état de lubrification. Les câbles secs subissent une friction interne plus élevée lorsque les torons et les fils se déplacent pendant la flexion.

Les schémas de rupture des fils doivent être considérés comme des preuves de diagnostic, et non simplement comme une question de nombre limite de mise au rebut. Remplacer le câble sans corriger une gorge endommagée ou un problème d’alignement peut produire le même schéma de défaillance sur le câble de remplacement.

La sélection doit commencer par le cycle de service et le système de poulies

Avant d’approuver une spécification de câble, déterminez si le service implique principalement des flexions à cycles élevés, des contacts abrasifs, un écrasement sur tambours, une exposition à la corrosion ou une combinaison de ces facteurs. Comparez ensuite la construction des torons, le type d’âme, la finition de surface, le diamètre du câble et la désignation de résistance avec la configuration de l’équipement.

Pour les travaux portuaires ou maritimes sujets à la corrosion, la galvanisation peut protéger contre les agressions environnementales, mais elle ne dispense pas d’une géométrie de poulie correcte et d’une lubrification adéquate. Pour les levages à haute fréquence, sélectionner une construction uniquement pour sa résistance à la corrosion ou sa résistance à la traction peut négliger le mécanisme qui limite réellement la durée de vie.

La fiabilité des performances d’un câble dépend de l’adaptation de la conception des torons du câble métallique au parcours de flexion, puis de l’entretien des poulies comme éléments du même système. Cette approche fournit aux équipes d’inspection une base plus claire pour identifier la fatigue prématurée, approuver les remplacements et prévenir les défaillances répétées.
