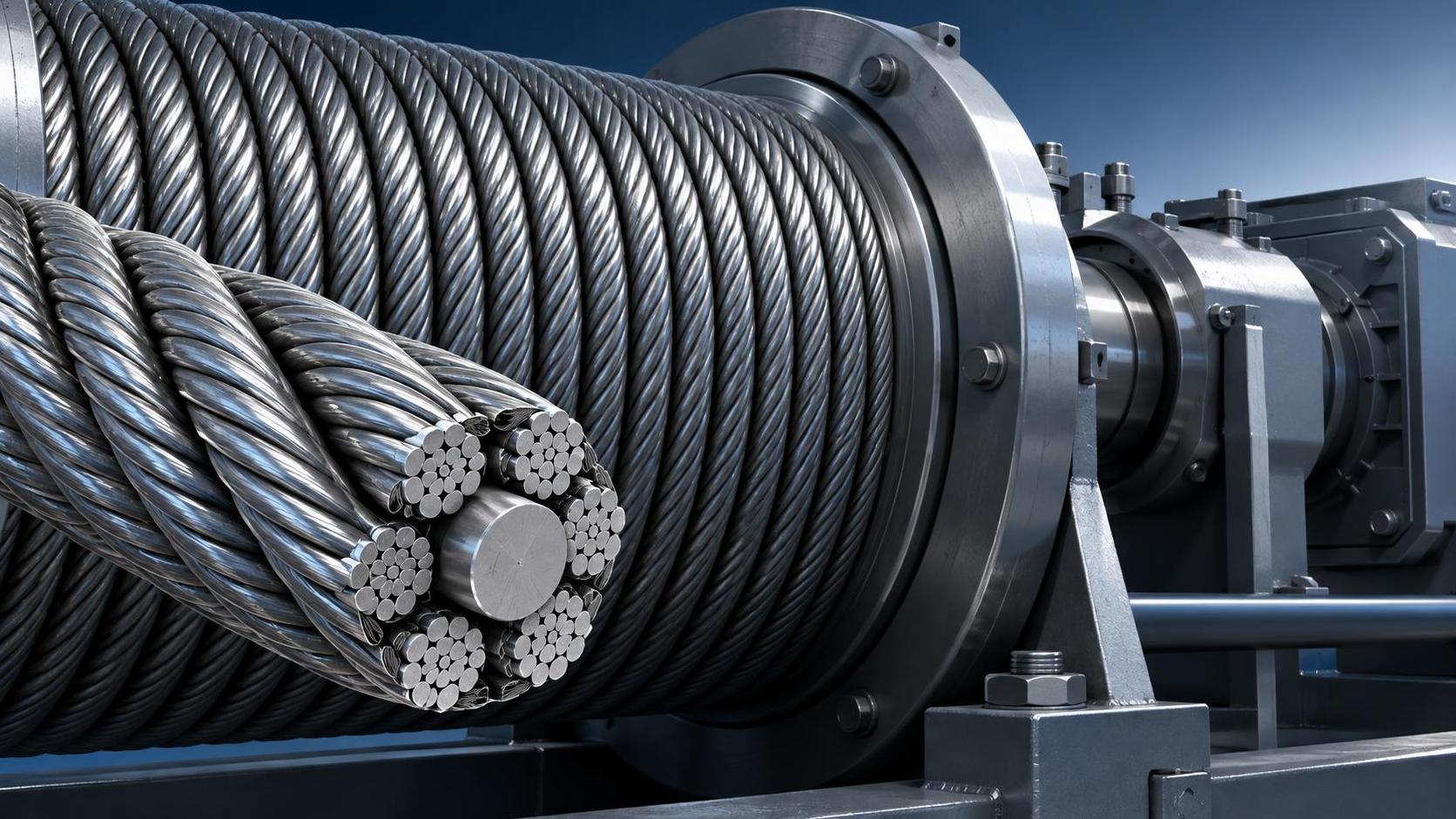

Comment le choix de l’âme du câble métallique modifie la résistance à l’écrasement sur les tambours

Comment le choix de l’âme du câble métallique modifie la résistance à l’écrasement sur les tambours

Le choix de l’âme d’un câble métallique affecte directement la résistance à l’écrasement, la stabilité dimensionnelle et la sécurité en service lorsque les câbles fonctionnent sur des tambours sous forte charge. Pour les équipes qualité et sécurité, la question ne se limite pas à savoir si un câble satisfait à son exigence nominale de force de rupture. Un câble peut présenter une résistance suffisante sur le papier tout en développant des sections aplaties, un déplacement des torons, une perte de diamètre ou une rupture accélérée des fils après des enroulements multicouches répétés. L’âme est au cœur de ce résultat.

L’écrasement sur tambour se produit lorsque la pression des spires supérieures est transférée aux spires inférieures. Le câble est comprimé entre des tours adjacents, contre la surface du tambour et parfois contre des couches croisées lorsque l’enroulement est imparfait. Dans un système de levage, minier, portuaire ou marin, cette pression est aggravée par la tension, les charges cycliques, l’angle de déviation, la géométrie du tambour et le nombre de couches de câble. Le choix de la bonneâme de câble métallique est donc une décision pratique de maîtrise des risques plutôt qu’un simple détail de construction.

Pourquoi l’âme détermine la manière dont un câble conserve sa forme

L’âme soutient les torons extérieurs et aide à maintenir le profil circulaire du câble sous charge. Elle influe également sur la flexibilité, la rétention de lubrifiant, le poids et la résistance aux mouvements internes. Lorsqu’un câble est enroulé sous tension, les torons extérieurs transmettent une pression radiale vers le centre. Une âme qui cède trop facilement permet aux torons de se déplacer vers l’intérieur ; une fois la géométrie modifiée, la répartition de la charge entre les fils individuels devient moins prévisible.

C’est pourquoi les dommages dus à l’écrasement ne doivent pas être considérés comme un défaut purement esthétique. Un câble localement aplati peut ne plus se loger correctement dans une gorge, générer un contact irrégulier sur les poulies et subir des contraintes concentrées dans les torons déplacés. Dans les cas graves, les caractéristiques de fonctionnement du câble changent avant que des ruptures visibles de fils extérieurs ne rendent l’état évident.

Âme textile : flexible, mais plus vulnérable à une forte pression radiale

Une âme textile, souvent identifiée par FC, confère au câble une bonne flexibilité et peut agir comme réservoir de lubrifiant. Cela peut être utile lorsque le câble se plie à répétition sur des poulies et que la pression multicouche sur le tambour est limitée. Les câbles à âme textile ont également tendance à mieux s’adapter à la flexion que les constructions comparables à âme métallique.

Le compromis est une résistance plus faible à la compression. Sous une forte tension continue ou avec plusieurs couches sur un tambour, l’âme textile peut se compacter. Ce compactage peut réduire le diamètre du câble et permettre aux torons extérieurs de s’enfoncer dans l’âme. Le risque augmente lorsque le câble est enroulé serré, que le tambour présente un mauvais rainurage ou que l’installation subit des charges de choc. Une âme textile n’est pas automatiquement inadaptée à un usage sur tambour, mais elle exige une correspondance plus rigoureuse entre la conception du câble et les conditions réelles d’enroulement.

Âme métallique : support radial renforcé, avec un compromis sur la flexibilité

Une âme métallique, couramment une âme métallique indépendante de câble (IWRC), fournit une fondation interne plus rigide. Elle soutient les torons environnants sous charge de compression et aide généralement le câble à conserver sa forme circulaire sur un tambour. Pour les systèmes de levage multicouches exigeants, les fortes tractions, les équipements miniers, les grues et les applications de traction lourde, cette résistance accrue à l’écrasement constitue souvent une raison majeure de spécifier une construction à âme métallique.

Cela ne signifie pas qu’une âme métallique résout tous les problèmes de tambour. Un câble à âme métallique est normalement moins flexible qu’un câble équivalent à âme textile. Si les diamètres des poulies sont trop petits, si le cheminement du câble est mal aligné ou si l’angle de déviation du tambour est excessif, la fatigue de flexion et l’abrasion peuvent tout de même réduire la durée de vie du câble. La bonne décision résulte d’un équilibre entre la stabilité radiale et les exigences de flexion de l’ensemble du système de la machine.

Le choix de l’âme ne peut pas compenser un mauvais système de tambour

De nombreuses réclamations concernant un écrasement prématuré remontent aux conditions du système plutôt qu’à l’âme seule. Un câble peut être correctement spécifié tout en étant endommagé par une gorge de tambour usée, des zones de croisement, un enroulement initial irrégulier, une fixation incorrecte de l’extrémité morte ou un angle de déviation excessif. Les premières spires sont particulièrement importantes : si elles ne sont pas installées sous tension contrôlée, les couches ultérieures peuvent se déposer de manière inégale et créer une forte pression de contact localisée.

Les inspections qualité doivent aller au-delà du diamètre global. Mesurez le câble dans plusieurs orientations lorsque la procédure d’inspection le permet, en particulier dans les zones à forte pression et près des points de croisement. Comparez les observations actuelles avec le diamètre nominal documenté du câble et les critères de mise au rebut applicables à l’équipement et aux exigences en vigueur. Un aplatissement, des arêtes, des espaces entre les torons, un matériau d’âme saillant ou une répétition de ruptures de fils au même emplacement du tambour doivent faire l’objet d’une investigation avant la remise en service du câble.

Il convient également de vérifier si le tambour a été conçu pour un enroulement monocouche ou multicouche. Un câble qui fonctionne correctement dans une configuration monocouche peut se comporter très différemment lorsque les couches supérieures exercent une force de compression sur les couches inférieures. Le nombre de spires, le pas du tambour, le profil de gorge, le sens de câblage et la séquence d’enroulement doivent être examinés conjointement.

Un examen pratique avant d’approuver une construction de câble

Avant d’approuver un câble pour un système entraîné par tambour, les responsables sécurité doivent demander suffisamment d’informations pour évaluer les conditions de fonctionnement, plutôt que de l’approuver uniquement sur la base du diamètre et de la force de rupture minimale. Les points utiles à confirmer comprennent la construction du câble et la désignation de l’âme, le nombre prévu de couches sur le tambour, les diamètres du tambour et des poulies, l’état des gorges, la traction, le cycle de service, l’exposition environnementale et la nécessité pour le câble de respecter une norme spécifique au projet ou une exigence du fabricant de l’équipement.

Une distinction supplémentaire est importante dans les applications de petite taille. Une construction rigide monotoron 1x7 ne remplace pas un câble de levage toronné conventionnel avec FC ou IWRC. Son comportement est régi par une structure différente. Pour les applications de traction de précision, de suspension, de garde-corps ou de guidage compact, un produit tel qu’uncâble métallique en acier inoxydable 1x7 de 0.3-6.0mm pour suspension, traction et garde-corps peut être envisagé lorsque la rigidité, une surface lisse et la résistance à la corrosion sont pertinentes. Il ne doit toutefois pas être sélectionné pour un service sur tambour multicouche à forte charge uniquement parce qu’il résiste à la déformation par flexion.

L’inspection et la constance d’approvisionnement sont importantes après la sélection

Pour les câbles utilisés dans des équipements critiques pour la sécurité, la constance de construction est aussi importante que le choix initial. Les variations de qualité des fils, de contrôle du commettage, de lubrification, de caractéristiques de câblage ou de diamètre fini peuvent affecter la manière dont le câble se pose sur un tambour. L’inspection à réception doit confirmer que la construction fournie correspond à la spécification approuvée, y compris le type d’âme, le matériau, le diamètre, le sens du câble lorsque cela est pertinent et la documentation requise.

Shandong Faster Technology Co., Ltd. fabrique des câbles métalliques, des élingues et des chaînes pour les applications industrielles de levage, navales, portuaires, de construction, minières, d’ascenseurs et connexes. Ses capacités de tréfilage, de toronnage, de commettage et d’inspection des câbles soutiennent le contrôle des processus, des matières premières aux produits finis. Avec une capacité annuelle de câbles métalliques en acier dépassant 70 000 tonnes et une offre couvrant les séries galvanisées, en acier inoxydable et plastifiées, l’entreprise peut étudier la construction des câbles parallèlement aux exigences plus larges concernant les élingues, les chaînes et les assemblages industriels personnalisés.

La spécification la plus sûre est généralement celle qui reflète la configuration réelle du tambour, et non celle qui paraît la plus résistante prise isolément. Lorsque des pressions multicouches, une forte tension ou des cycles fréquents sont présents, une âme à support métallique mérite une considération sérieuse. Lorsque la flexibilité est l’exigence dominante, une âme textile peut rester appropriée, mais uniquement après que le tambour, le mouflage, les pratiques de maintenance et les critères d’acceptation applicables ont été vérifiés dans le cadre de la même décision.
