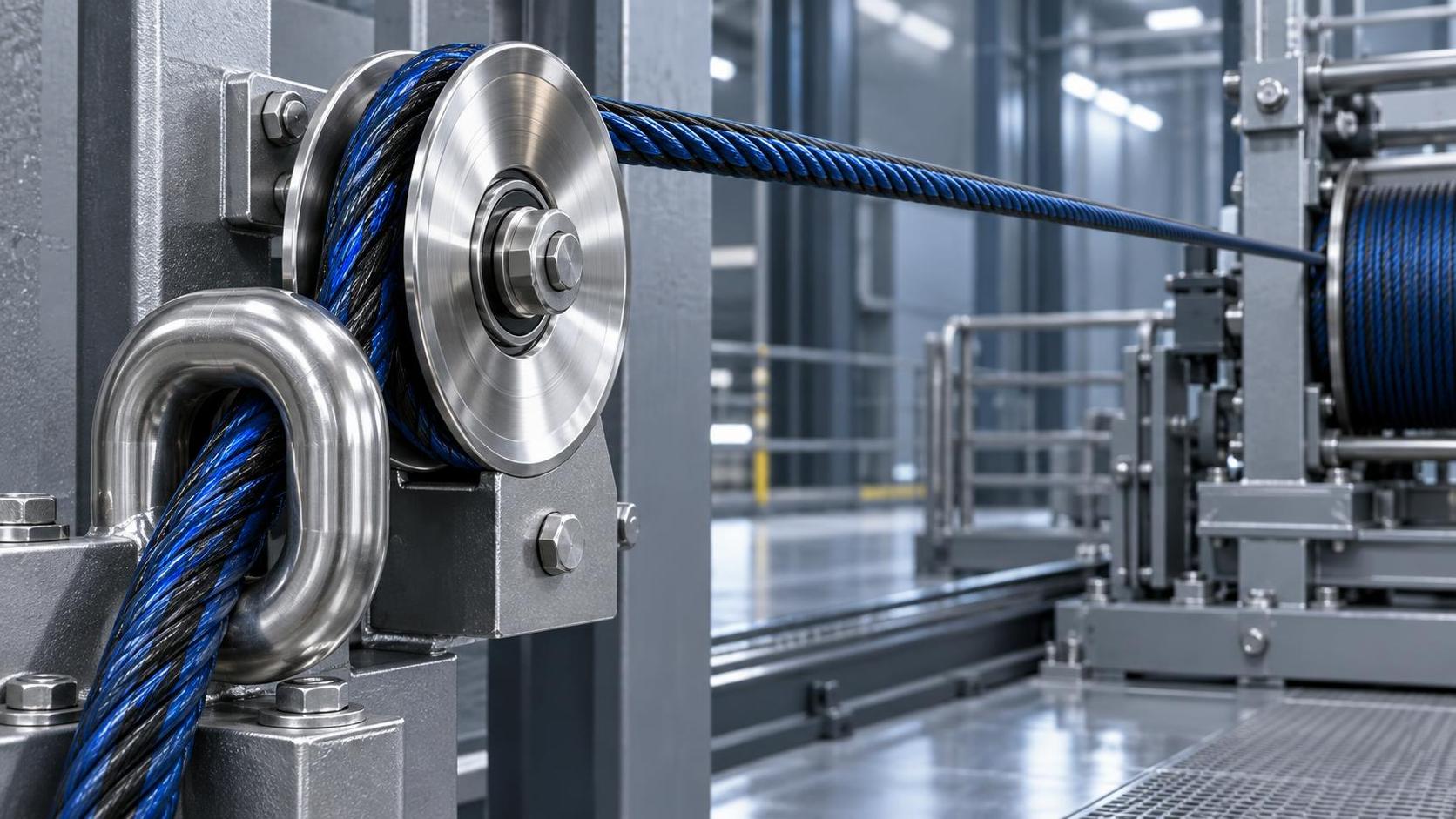

Comment le fil galvanisé gainé de nylon réduit les dommages de surface lors du guidage

Dans les applications de guidage exigeantes, les dommages de surface commencent rarement par une défaillance spectaculaire. Ils débutent souvent par une légère éraflure sur un guide, une rainure polie sur une poulie, ou un toron qui frotte contre une arête vive de châssis lors de mouvements répétés. Avec le temps, ces petits points de contact peuvent enlever les revêtements protecteurs, accélérer la corrosion, créer des concentrations de contraintes locales et réduire la durée de vie utile de l'ensemble métallique.

Le fil galvanisé revêtu de nylon est largement utilisé lorsqu'un fil doit être guidé à travers des guides, autour de fixations ou à proximité de surfaces peintes, plaquées ou sensibles. Sa valeur réside dans la combinaison d'un substrat en acier galvanisé et d'une couche extérieure en polymère : l'acier assure la capacité de traction, la couche de zinc contribue à la résistance à la corrosion et le revêtement en nylon crée une surface de contact moins abrasive. Pour les responsables qualité et sécurité, la question pratique n'est pas simplement de savoir si un revêtement est présent, mais si l'ensemble du système de guidage permet à ce revêtement de continuer à remplir sa fonction.

Pourquoi le fil nu endommage à la fois lui-même et les équipements environnants

Un fil galvanisé nu peut offrir de bonnes performances dans de nombreuses applications statiques de fixation ou de support général. Toutefois, dans un parcours mobile, le contact métal contre métal modifie le profil de risque. Lorsque le fil passe sur une poulie, dans un œillet de guidage, sur un rouleau, un support ou un châssis de machine, la pression de contact se concentre sur des zones relativement petites. Les vibrations, le désalignement, les variations de tension, la poussière et l'humidité aggravent le problème.

Les dommages peuvent alors se produire dans deux directions. La surface du fil peut subir une usure du zinc, une abrasion des torons, un aplatissement ou l'amorçage de fatigue. En même temps, le composant en contact peut présenter des rayures sur la peinture, une usure du placage, des dommages aux revêtements protecteurs ou des rayures sur les surfaces de guidage. Ces effets sont particulièrement indésirables dans les équipements portuaires, les machines de construction, les installations minières, les systèmes marins et les chemins de guidage fermés où l'accès pour l'inspection est limité.

Le revêtement en nylon agit comme une interface sacrificielle et protectrice. Au lieu de laisser la surface en acier galvanisé frotter directement contre les éléments de quincaillerie adjacents, la couche de nylon absorbe une grande partie du contact par glissement. Elle réduit également la sensation dure et bruyante des mouvements métal contre métal et contribue à protéger les surfaces finies lors de l'installation et du fonctionnement normal.

Comment la couche de nylon modifie le comportement du guidage

Le revêtement ne rend pas le fil exempt de frottement et n'élimine pas la nécessité d'une conception correcte du parcours. Il rend toutefois les contacts quotidiens plus tolérants. Un fil galvanisé revêtu de nylon correctement sélectionné peut réduire les éraflures là où le fil traverse des supports, entre dans des canaux de guidage ou touche des câbles et structures voisins.

• Amortissement de surface : Le nylon sépare l'âme métallique des poulies, guides, châssis et autres fils, réduisant la probabilité d'un contact abrasif direct.
• Protection des finitions adjacentes : Le fil revêtu est utile à proximité de panneaux peints, de structures galvanisées, de composants en acier inoxydable et de carters d'équipements sensibles qui seraient autrement marqués par de l'acier en mouvement.
• Protection environnementale supplémentaire : Si le revêtement extérieur reste intact, il limite l'exposition directe du substrat galvanisé à l'eau, à la poussière, aux embruns salins et aux contaminants industriels.
• Manipulation améliorée : Lors de l'installation, les opérateurs risquent moins de provoquer des rayures accidentelles sur les composants voisins, notamment lorsque le cheminement est étroit ou que la visibilité est faible.

Il existe ici une distinction importante en matière de qualité : le revêtement doit être continu, correctement adhérent et adapté aux conditions prévues de flexion et d'abrasion. Un revêtement qui se fissure lors de l'installation, se décolle dans les courbes ou est coupé par des guides sous-dimensionnés ne peut pas assurer une protection durable.

La conception du guidage détermine toujours le résultat

Une erreur courante consiste à considérer le revêtement en nylon comme un remède à un mauvais guidage. Ce n'est pas le cas. Si le fil est forcé sur un angle vif, pincé dans une fente étroite ou utilisé avec un rayon de courbure inadapté, même un revêtement durable s'usera prématurément. Il en va de même lorsqu'un guide présente des bavures, des projections de soudure, des piqûres de corrosion ou une gorge de poulie rugueuse.

Avant d'approuver un agencement de guidage, inspectez l'ensemble du chemin de contact plutôt que le fil seul. Suivez le trajet depuis le point de fixation jusqu'au point mobile et recherchez les changements de direction, les points de frottement intermittents, les débris piégés et les endroits où le fil peut entrer en contact avec une arête sous charge. Dans les installations dynamiques, vérifiez si les vibrations ou les charges latérales peuvent déplacer le fil hors de sa gorge prévue.

Une liste de contrôle pratique pour l'inspection

Pour l'inspection à réception et la maintenance de routine, un contrôle simple mais rigoureux peut éviter de nombreux problèmes évitables :

1. Vérifiez le diamètre du fil revêtement compris, et non uniquement le diamètre de l'âme métallique. Cela est important lors de la sélection des poulies, œillets de guidage, serre-câbles et trous de passage.
2. Contrôlez la continuité du revêtement sur toute la longueur accessible. Recherchez les coupures, zones aplaties, cloques, décollements, décolorations ou parties d'acier galvanisé exposées.
3. Inspectez le matériel de guidage afin de détecter les bavures, arêtes vives, particules abrasives incrustées, rouleaux usés et dommages aux gorges.
4. Confirmez que le parcours offre un rayon de courbure adéquat et ne crée pas de flexions inversées répétées au-delà des conditions de service prévues.
5. Examinez attentivement les zones de terminaison. Les revêtements peuvent être vulnérables près des serre-câbles, manchons, crochets ou raccords si les méthodes d'assemblage ne sont pas adaptées au fil revêtu.
6. Consignez l'emplacement et l'évolution de toute usure du revêtement. Une petite marque récurrente révèle souvent un problème d'alignement avant que le substrat en acier ne soit affecté.

Pour les responsables sécurité, la documentation est aussi importante que le contrôle visuel. Un point d'abrasion récurrent ne doit pas être consigné simplement comme une « usure de surface ». Le rapport doit identifier le composant en contact, le type de mouvement, l'environnement, le mode de chargement et si le fil est statique, soumis à une tension intermittente ou en mouvement continu. Ce niveau de détail rend les mesures correctives plus fiables.

Où le fil galvanisé revêtu de nylon est le plus utile

Ce matériau est particulièrement pertinent lorsque la résistance à la corrosion et la protection des surfaces sont toutes deux requises, mais que l'acier inoxydable n'est pas nécessaire pour l'ensemble de l'application. Les utilisations typiques comprennent le guidage de câbles de commande, les systèmes de protection et de retenue, les parcours de longes de protection, les supports de câbles, les dispositifs légers de traction ou de positionnement, ainsi que les installations d'équipements comportant des surfaces structurelles peintes ou revêtues.

Dans les environnements maritimes connexes, portuaires, halieutiques, de construction et miniers, l'âme galvanisée offre une barrière utile contre la corrosion, tandis que l'extérieur en nylon réduit l'usure physique due au contact avec la quincaillerie. Toutefois, les conditions d'exposition doivent être évaluées de manière réaliste. Des températures élevées, des produits chimiques agressifs, une exposition prolongée aux ultraviolets ou des poussières fortement abrasives peuvent nécessiter une formulation de revêtement différente, un système de protection alternatif ou une refonte du parcours.

Ne pas confondre le fil de guidage avec la sélection d'un câble de levage

Un risque opérationnel consiste à appliquer une logique de guidage protecteur à une application de levage porteuse. Le fil galvanisé revêtu de nylon doit être sélectionné selon sa fonction prévue, sa construction, son diamètre et les exigences nominales du système. Un fil utilisé pour réduire les dommages de surface dans un parcours de guidage n'est pas automatiquement adapté au levage en hauteur, à la fabrication d'élingues ou à la manutention de charges critiques pour la sécurité.

Lorsque la tâche implique le levage de charges lourdes ou irrégulières, l'ensemble de gréement doit être conçu comme un système de levage, avec une construction de câble, des terminaisons, des crochets, des facteurs d'angle, des critères d'inspection et des normes applicables appropriés. Par exemple, une configuration à trois brins peut améliorer la répartition de la charge et la stabilité lors du levage d'équipements comportant plusieurs points de levage. Pour les projets nécessitant un tel agencement, les élingues de levage 3 tons à 3 brins en câble d'acier brillant huilé avec crochet et boucle peuvent être envisagées dans le cadre d'une solution de gréement correctement spécifiée, plutôt que comme substitut à un fil de guidage revêtu.

Cette distinction est importante, car un revêtement en nylon peut masquer les premières altérations de surface si l'inspection est négligée. En service de levage, les inspecteurs doivent évaluer le câble, les raccords et la configuration de l'élingue comme un ensemble complet. En service de guidage, la principale préoccupation peut être la protection du fil et des équipements environnants contre les contacts répétés. Les deux applications peuvent partager des connaissances sur les matériaux, mais leurs critères d'acceptation ne sont pas les mêmes.

Questions de spécification à poser aux fournisseurs

Avant d'acheter un fil galvanisé revêtu de nylon, les équipes qualité doivent demander davantage qu'un diamètre nominal et une couleur. Demandez la construction du fil ou du câble d'âme, l'état de galvanisation, le diamètre extérieur fini, le matériau de revêtement, la plage d'épaisseur de revêtement attendue, les exigences de traction et les limites d'application recommandées. Si l'installation subira des flexions répétées, précisez le comportement de flexion prévu ainsi que les dimensions minimales recommandées pour les poulies ou guides.

Pour des exigences industrielles sur mesure, les fabricants maîtrisant le tréfilage, le toronnage, le commettage des câbles et l'inspection finale peuvent fournir une assistance plus pertinente que les fournisseurs qui ne proposent qu'une dimension générique de fil revêtu. Shandong Faster Technology Co., Ltd. fournit des options de câbles en acier galvanisé, inoxydable, brillant et revêtu de plastique, dans des diamètres de 1 mm à 20 mm, avec des configurations sélectionnées pour différents besoins de résistance à la corrosion et de résistance mécanique. Cette gamme de matériaux plus étendue est utile lorsqu'un site doit équilibrer la protection du guidage, les performances mécaniques et l'exposition environnementale, plutôt que de prendre une décision fondée uniquement sur le revêtement.

Utiliser l'usure du revêtement comme signal d'alerte précoce

Une surface en nylon usée ne doit pas toujours être interprétée comme une défaillance du produit. Dans de nombreux cas, elle indique que le fil révèle un défaut de parcours : un guide désaligné, une poulie endommagée, un chemin de vibration imprévu ou un point de contact créé lors d'une modification de l'équipement. Lorsque les équipes remplacent le fil sans corriger la cause, le même schéma d'usure réapparaît souvent.

L'approche la plus efficace consiste à considérer le fil galvanisé revêtu de nylon à la fois comme une protection et comme un retour d'information. Sa couche extérieure aide à préserver les surfaces pendant le service normal, tandis que les modifications visibles de cette couche peuvent orienter les équipes de maintenance vers des problèmes mécaniques en développement. Avec un dimensionnement correct, du matériel de guidage propre, des terminaisons compatibles et une inspection planifiée, le revêtement devient un élément pratique d'une stratégie plus large de maîtrise des dommages, et non simplement une finition supplémentaire appliquée au fil.
