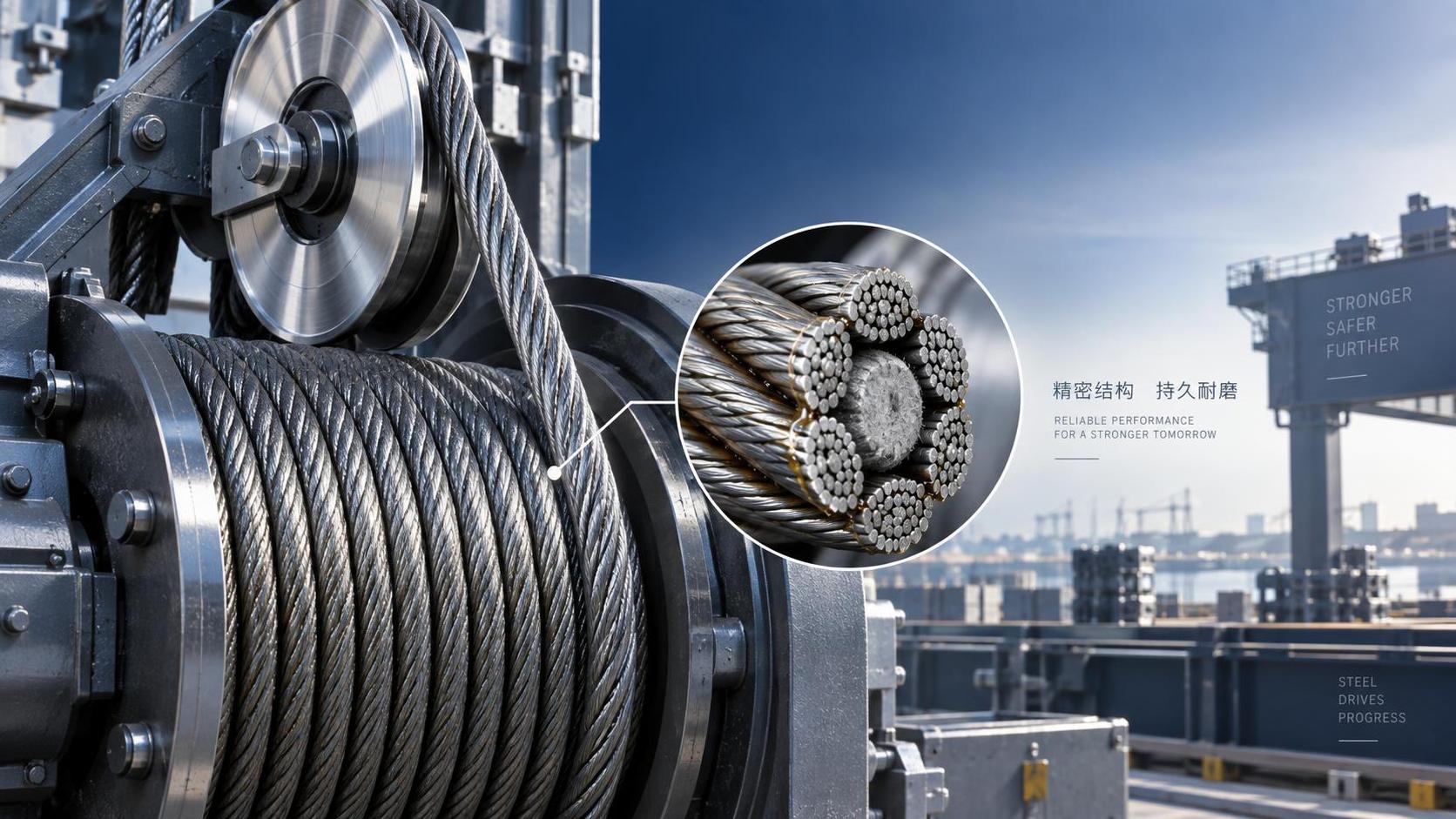

Comment une âme de câble métallique résistante à l'usure aide à prévenir l'effondrement des torons

L’écrasement des torons n’est pas un simple défaut esthétique. Lorsque les torons extérieurs perdent leur position prévue et se déplacent vers l’intérieur, un câble métallique peut présenter une pression d’appui inégale, un mauvais enroulement, une accélération des ruptures de fils et une stabilité réduite au niveau des poulies, des tambours ou des terminaisons. Une âme de câble métallique résistante à l’usure aide à prévenir cette défaillance en soutenant les torons de l’intérieur tout en limitant l’abrasion interne qui élimine progressivement ce soutien.

L’âme ne joue pas le même rôle visible que les torons extérieurs, mais elle détermine dans quelle mesure le câble conserve sa forme en service. Cela est particulièrement important lorsqu’un câble se plie de manière répétée, fonctionne sous tension, s’enroule en couches sur un tambour, subit une pression latérale ou travaille dans des contaminants abrasifs tels que la poussière, les gravillons, l’humidité ou les anciens lubrifiants.

Pourquoi les torons s’écrasent-ils ?

Un câble métallique est une structure mobile, et non une barre d’acier pleine. Lors du pliage, les torons se déplacent légèrement les uns par rapport aux autres et par rapport à l’âme. Ce mouvement est nécessaire à la flexibilité, mais il crée des frottements internes. Si l’âme se comprime trop facilement, s’use, se dessèche ou se déplace, les torons extérieurs ne bénéficient plus d’un soutien constant. Ils peuvent s’aplatir, se séparer ou s’enfoncer vers le centre du câble.

L’écrasement résulte souvent de plusieurs conditions agissant conjointement :

• Pliages répétés sur des poulies ou tambours sous-dimensionnés.
• Angles de déviation élevés qui forcent le câble à entrer latéralement dans le tambour.
• Mauvais enroulement, écrasement aux points de croisement ou pression exercée par les couches multiples sur le tambour.
• Lubrification insuffisante, permettant les frottements métal contre métal ou toron contre âme.
• Particules abrasives pénétrant dans le câble et agissant comme un agent de meulage.
• Charges soudaines, charges de choc ou cycle de service dépassant la construction de câble sélectionnée.

Il est facile d’accuser le toron visible lorsque le câble se déforme. Dans de nombreux cas, toutefois, le problème sous-jacent est la perte du soutien interne. Remplacer le câble par un modèle de même construction sans corriger l’état du tambour, la géométrie du mouflage, les pratiques de lubrification ou le choix de l’âme peut entraîner le même type de défaillance.

Ce qu’apporte une âme résistante à l’usure

Une âme résistante à l’usure est conçue pour conserver sa fonction de soutien malgré des contacts internes répétés. Selon la construction du câble, l’âme peut être une âme en fibre, une âme métallique indépendante ou un autre agencement de support interne conçu à cet effet. Le choix approprié dépend de l’application ; une résistance à l’usure « supérieure » n’est pas automatiquement la meilleure solution si elle compromet le comportement en flexion requis par l’équipement.

Sa valeur repose sur trois effets pratiques.

Elle maintient la géométrie des torons sous compression

Lorsqu’un câble chargé passe sur une poulie ou forme plusieurs couches sur un tambour, les torons extérieurs sont poussés vers le centre. Une âme résiliente et durable répartit cette pression vers l’intérieur et fournit aux torons une base stable. Cela aide le câble à conserver sa rondeur au lieu de présenter un aplatissement local ou un creux entre les torons.

Ce soutien est particulièrement important lors de l’enroulement multicouche. Les spires inférieures subissent la pression des couches supérieures, tandis que les points de croisement créent des charges de contact concentrées. Une âme résistante à l’écrasement aide à réduire le risque de perturbation permanente de la position des torons.

Elle réduit l’usure interne avant qu’elle ne devienne visible

L’usure interne peut progresser longtemps avant l’apparition de ruptures de fils externes. Lorsque le câble se plie, les torons et les surfaces de l’âme frottent sous pression. Une âme présentant une meilleure résistance à l’usure conserve plus longtemps ses dimensions et ses performances de frottement, ralentissant le processus qui crée un jeu interne excessif. Moins de jeu signifie moins de mouvement des torons, et moins de mouvement non contrôlé signifie moins de risque d’écrasement des torons.

Cela ne supprime pas la nécessité de lubrifier le câble. Le lubrifiant doit atteindre les zones de contact internes et rester compatible avec l’environnement du câble. Une bonne âme associée à une mauvaise lubrification ne constitue pas une combinaison efficace ; l’âme peut retarder l’usure, mais elle ne peut pas compenser indéfiniment un fonctionnement à sec ou contaminé.

Elle assure une répartition plus uniforme des charges

Un câble rond et bien soutenu permet aux torons de partager la charge conformément à la conception prévue. Dès qu’un toron s’enfonce ou fait saillie, la pression de contact devient inégale. Les contraintes localisées augmentent au niveau des poulies, des gorges de tambour et des serre-câbles, ce qui peut entraîner une dégradation rapide dans une zone alors que le reste du câble semble encore acceptable.

À des fins d’inspection, c’est pourquoi une déformation visible mérite une attention particulière, même lorsqu’il y a peu de fils rompus. Un câble ayant perdu sa géométrie peut ne plus se déplacer ou se plier de manière prévisible.

Le choix de l’âme doit correspondre au mécanisme de défaillance

Avant de spécifier une âme de câble métallique résistante à l’usure, identifiez la manière dont le câble est endommagé. Un câble utilisé sur un système de guidage légèrement chargé présente des besoins différents de ceux d’un câble effectuant des cycles sur un palan de levage, fonctionnant sur un tambour de grue ou tirant un équipement dans des conditions minières abrasives.

Une âme métallique peut fournir un soutien structurel important et est souvent envisagée lorsque la résistance à l’écrasement et la stabilité dimensionnelle sont essentielles. Une âme en fibre peut offrir de la flexibilité et une capacité de rétention du lubrifiant, ce qui peut être utile lorsque les pliages fréquents et la lubrification interne constituent les préoccupations principales. Le choix correct doit reposer sur le service du câble, le système de mouflage, les exigences de pliage et les recommandations d’application indiquées par le fabricant, plutôt que sur le seul type d’âme.

Signes d’inspection indiquant une perte de soutien interne

N’attendez pas l’apparition d’une déformation en panier spectaculaire ou d’un aplatissement complet pour enquêter. Le risque précoce d’écrasement des torons est souvent visible sous forme de changements subtils dans le comportement du câble. Comparez les sections suspectes à une partie non endommagée du même câble, en particulier aux endroits où il passe habituellement sur les poulies ou est stocké sur le tambour.

• Perte de rondeur, zones aplaties ou section transversale ovale.
• Un toron positionné plus bas ou plus haut que les torons adjacents.
• Espaces inhabituels entre les torons ou motif de surface d’aspect lâche.
• Vibrations du câble, guidage irrégulier ou mauvais enroulement qui n’étaient pas présents auparavant.
• Usure concentrée aux points de croisement ou sur une partie d’une couche de tambour.
• Lubrifiant expulsé à un endroit, accompagné de zones sèches ailleurs.

L’inspection doit également inclure le système autour du câble. Une gorge usée peut pincer le câble ; une gorge surdimensionnée peut réduire le soutien ; un mauvais alignement peut imposer une charge latérale. Ces défauts d’équipement peuvent produire les mêmes symptômes visibles qu’une âme inadaptée. La question pratique n’est pas « L’âme est-elle défectueuse ? », mais « Qu’est-ce qui retire le soutien de la structure des torons ? »

La sélection et la prévention doivent être traitées ensemble

Lors du remplacement d’un câble après une déformation des torons, consignez la construction du câble, le diamètre, le lieu de service, le sens de déplacement, le mode de chargement et l’emplacement des dommages visibles. Inspectez ensuite le tambour, les poulies, les terminaisons et l’état du lubrifiant avant de sélectionner un remplacement. Cela transforme le remplacement du câble en une action corrective plutôt qu’en un achat répété.

Pour les applications de levage, traction, maritimes, portuaires, de construction, minières et d’ascenseurs, un fournisseur doit pouvoir discuter de la construction de câble prévue, de l’option d’âme, des exigences de revêtement ou de matériau, et déterminer si l’équipement soumet le câble à la fatigue par flexion, à l’écrasement, à la corrosion ou à l’abrasion. Shandong Faster Technology fournit des câbles métalliques galvanisés, en acier inoxydable et gainés de plastique dans de multiples constructions, ainsi que des produits d’élingage et de chaîne, ce qui permet d’examiner le câble et les composants associés de manutention de charge comme éléments d’un même système d’exploitation.

Lorsque le travail est mieux réalisé par un ensemble de chaîne à longueur fixe plutôt que par un câble métallique mobile, la logique de sélection change. La géométrie des maillons, la classe de chaîne, l’exposition à la corrosion et la méthode de connexion deviennent plus pertinentes que le soutien apporté par l’âme du câble. Pour des applications telles que l’arrimage, le remorquage, les travaux de glissières de sécurité, l’ancrage naval ou la traction minière,Chaîne à maillons soudés en acier au carbone galvanisée électriquement, norme DIN763 DIN764 DIN766 propose des options à maillons longs, moyens et courts afin d’évaluer la configuration de chaîne appropriée.

N’utilisez pas l’âme pour masquer un problème d’équipement

Une âme plus durable constitue une mesure préventive utile, mais elle ne peut pas corriger une gorge de tambour endommagée, un angle de déviation excessif, une traction latérale importante, une installation incorrecte ou un fonctionnement au-delà de l’utilisation prévue du câble. Considérez le choix de l’âme comme une partie d’un plan de contrôle : spécifiez le câble selon le service, préservez la lubrification, entretenez les surfaces de roulement, surveillez les déformations et retirez le câble du service lorsque son état ne permet plus un fonctionnement fiable.

L’étape suivante la plus utile consiste à faire correspondre le type de dommage observé au point de fonctionnement où il commence. Si la déformation apparaît principalement dans les couches de tambour, concentrez-vous sur la pression d’enroulement et l’état du tambour. Si elle apparaît près des poulies, concentrez-vous sur la géométrie de pliage et l’alignement. Cette distinction permet de déterminer beaucoup plus facilement si une âme résistante à l’usure traitera la cause ou ne fera que retarder une récidive.
