Câble métallique FC expliqué : comment une âme en fibre influe sur la flexibilité et les limites de température

Câble en acier à âme textile FC : effets sur la flexibilité et les limites de température

Le choix d’un câble en acier ne se limite pas à faire correspondre le diamètre et la charge de rupture. L’âme influe également sur la flexibilité, le soutien des torons et les limites de température. Un câble à âme textile FC utilise une âme en fibres naturelles ou synthétiques. Par rapport à des constructions comparables à âme métallique, il est généralement plus facile à manipuler, mais résiste moins à l’écrasement et aux températures élevées. Ces compromis sont importants lorsque le câble doit s’enrouler autour d’une charge, passer sur des réas ou fonctionner à proximité d’une source de chaleur.

La bonne question n’est pas de savoir si une âme textile est « meilleure », mais si ses caractéristiques correspondent à l’équipement, au schéma de charge et à l’environnement. Un câble facile à manipuler lors de l’élingage peut néanmoins ne pas convenir à la pression qu’il subit sur un tambour.

Le rôle de l’âme textile

FC signifie « fibre core » (âme textile) : il s’agit du centre autour duquel sont assemblés les torons extérieurs en acier. Selon les spécifications du câble, l’âme peut être constituée de fibres naturelles telles que le sisal ou de fibres synthétiques telles que le polypropylène. Elle contribue à maintenir l’espacement des torons et à préserver la forme du câble. Selon le matériau et sa préparation, elle peut également retenir du lubrifiant, ce qui aide à réduire les frottements internes.

Les fils d’acier supportent l’essentiel de la charge de traction ; l’âme textile n’apporte pas la même contribution métallique à la capacité portante qu’une âme en acier. Une âme indépendante en acier (IWRC, Independent Wire Rope Core) est elle-même un petit câble d’acier placé à l’intérieur des torons extérieurs. Elle offre généralement un soutien plus ferme et une meilleure résistance à la compression.

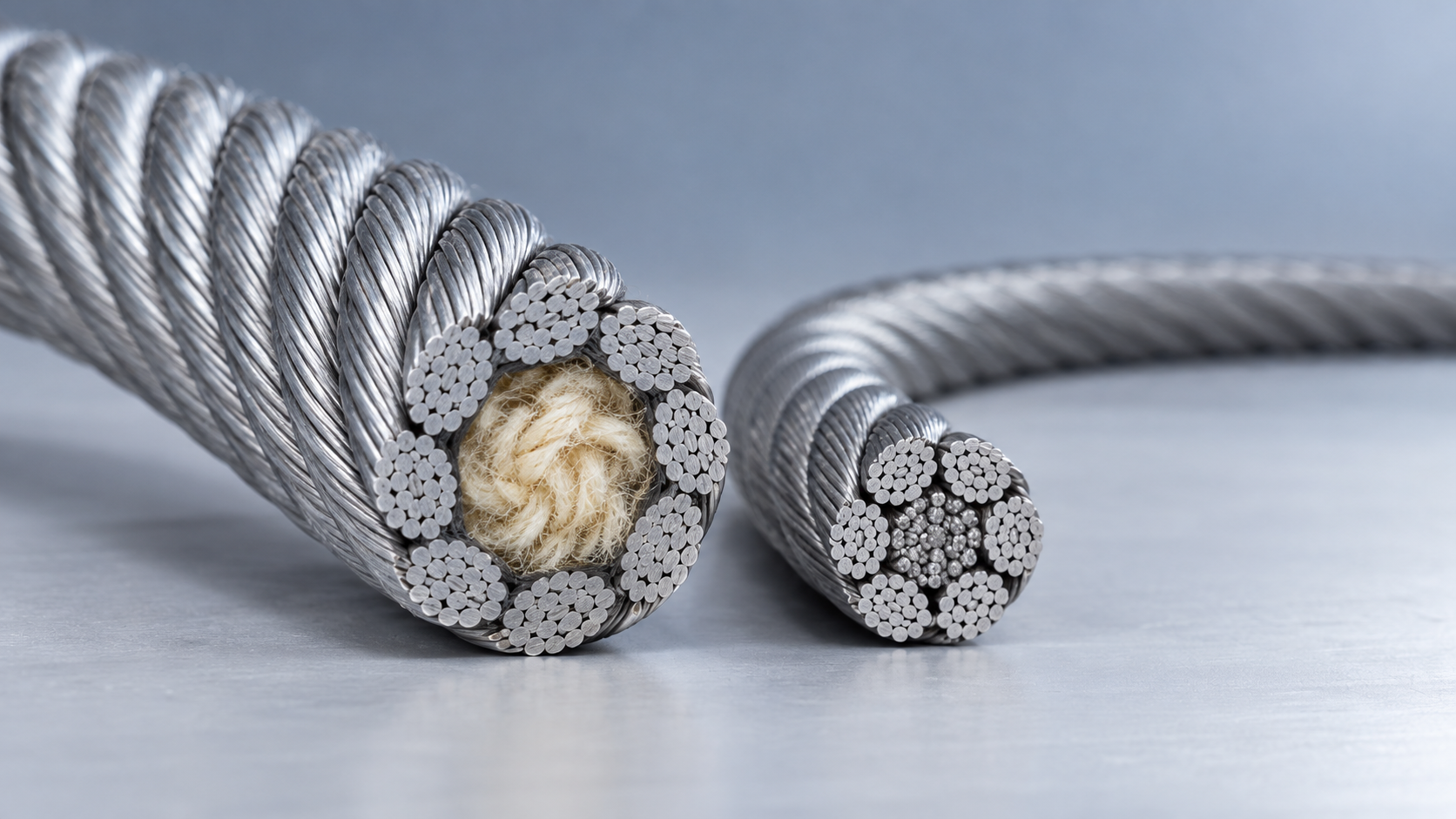

La différence est évidente en coupe : un câble FC possède une âme en fibres entourée de torons d’acier, tandis qu’un câble IWRC possède des torons d’acier entourant un autre câble d’acier. Des diamètres extérieurs similaires ne signifient donc pas que les câbles présentent la même charge de rupture, la même rigidité ou les mêmes limites d’utilisation.

La flexibilité facilite la manipulation, sans supprimer les limites de flexion

À construction par ailleurs comparable, une âme textile offre généralement une plus grande souplesse lorsque le câble se plie. Une élingue peut ainsi être plus facile à positionner autour d’une charge, ou le câble peut mieux s’adapter lors de sa manipulation. Cette différence est utile lorsque le positionnement manuel est fréquent et qu’une rigidité excessive rend la tâche difficile.

Toutefois, le type d’âme n’est qu’un des facteurs qui déterminent la flexibilité. La taille des fils, la construction des torons, le pas, le diamètre et la lubrification jouent également un rôle. Comparer deux constructions différentes et attribuer toutes les différences de manipulation à l’âme peut conduire à une conclusion erronée.

Un câble flexible ne tolère pas automatiquement les petits réas ni les arêtes vives des charges. Le rapport entre le diamètre du réa et celui du câble, couramment appelé D/d, reste un paramètre important de l’équipement. Des flexions répétées sur un réa sous-dimensionné peuvent accélérer la fatigue, même si le câble se plie facilement à la main. Respectez les exigences spécifiées par le fabricant du câble et de l’équipement au lieu de vous fier à la flexibilité.

Les limites de température concernent les spécifications du câble complet

Il n’existe pas de température nominale universelle applicable à tous les câbles en acier FC. Les fibres naturelles et synthétiques réagissent différemment à la chaleur, et les matériaux synthétiques diffèrent également entre eux. Selon le matériau, l’exposition à la chaleur peut provoquer un ramollissement, un retrait, une fragilisation ou une perte de résistance. Le lubrifiant et tout revêtement extérieur peuvent imposer des restrictions supplémentaires.

La dégradation de l’âme est importante même si les fils extérieurs semblent encore en bon état. Une modification du soutien interne peut entraîner un tassement ou un déplacement différent des torons sous charge. Une surface extérieure apparemment intacte ne prouve donc pas qu’un câble exposé à la chaleur reste adapté au levage.

Évaluez la température du câble lui-même, et non uniquement celle de l’air à proximité. Le contact avec des pièces chaudes, la chaleur rayonnante des fours, les projections de soudure et l’échauffement par friction peuvent entraîner une exposition que ne révèle pas une mesure de la température ambiante. Un bref épisode de chaleur localisée et un fonctionnement prolongé à température élevée nécessitent également des évaluations différentes.

• Identifiez le matériau réel des fibres au lieu de considérer « FC » comme une spécification complète.
• Demandez au fabricant la limite de température de fonctionnement et les éventuelles restrictions d’exposition.
• Vérifiez si le lubrifiant, le revêtement, les manchons, les douilles ou d’autres accessoires imposent une limite inférieure.
• En cas de suspicion de surchauffe, retirez le câble du service en attendant une évaluation selon la procédure d’inspection applicable.

Une solution à âme en acier peut être mieux adaptée à un service à température élevée, mais elle n’est pas automatiquement approuvée pour les travaux à chaud. Le câble ou l’élingue fini doit toujours avoir une température nominale documentée et, le cas échéant, faire l’objet d’un ajustement de capacité.

Quand la résistance à l’écrasement influe sur le choix

L’enroulement multicouche sur tambour illustre les limites d’une âme plus souple. Les couches supérieures du câble exercent une pression sur les couches inférieures, notamment aux points de croisement. En cas de sollicitations importantes, un soutien interne insuffisant peut contribuer à l’aplatissement et à la déformation. Une âme IWRC est souvent privilégiée lorsque cette pression est importante, même si la géométrie d’enroulement, l’angle de déflexion, la tension du câble et l’état du tambour doivent également être pris en compte.

Dans le cas d’une élingue, la pression peut plutôt se concentrer aux points où le câble porte sur la charge. Une âme textile ne protège pas contre les arêtes vives ni contre une géométrie de contact défavorable. Une protection adaptée des arêtes et le respect des exigences de flexion du fabricant de l’élingue restent nécessaires.

Le4 Leg Wire Rope Sling Carbon Steel  With Latched Eye Sling Hook for Heavy Lifting de Shandong Faster illustre pourquoi le choix de l’âme doit être considéré avec l’ensemble de l’élingue. Sa configuration IWRC décrite comprend quatre brins de câble, des boucles avec cosses-cœur, une maille de tête oblongue et des crochets à linguet. L’âme en acier offre un soutien plus ferme, mais la charge admissible de l’ensemble dépend toujours de sa capacité nominale vérifiée, des angles des brins, des terminaisons et de la répartition de la charge, et non simplement du nombre de brins.

Il ne faut pas supposer que la charge est répartie également entre les quatre brins. La rigidité de la charge, son centre de gravité et la géométrie des points d’accrochage peuvent entraîner des tensions inégales. Le linguet du crochet aide à maintenir la connexion ; il ne remplace pas un positionnement correct et ne supporte pas la charge.

Précisez plus que le diamètre et « FC »

Une comparaison utile porte notamment sur la construction du câble, le matériau de l’âme, la nuance des fils, la charge minimale de rupture, la finition, la lubrification et l’usage prévu. La charge minimale de rupture n’est pas la charge maximale d’utilisation d’une élingue complète. Il faut également tenir compte du rendement des terminaisons, des coefficients de conception, du mode d’élingage et des conditions d’utilisation.

En milieu marin, l’humidité constitue un facteur supplémentaire. Les âmes naturelles et synthétiques ne réagissent pas de la même manière à l’humidité, et des fils extérieurs galvanisés n’éliminent pas le risque de corrosion interne. L’inspection et la lubrification doivent être adaptées aux conditions réelles d’exposition. Une finition résistante à la corrosion ne doit pas être considérée comme une preuve de résistance à la chaleur.

Shandong Faster Technology Co., Ltd. fournit des câbles en acier de 1–20 mm de diamètre, ainsi que des élingues et des chaînes sur mesure. Ses capacités en tréfilage, toronnage, câblage et inspection permettent d’étudier conjointement le câble et sa terminaison. Pour une application donnée, les éléments pertinents sont les spécifications de la construction choisie et la documentation de l’ensemble fini, et non l’étendue du catalogue.

Un câble en acier FC mérite d’être envisagé lorsque la facilité de manipulation est importante et que l’exposition à la chaleur et à l’écrasement reste dans les limites documentées. Si la pression sur le tambour, les températures élevées ou la nécessité d’un soutien interne plus ferme sont déterminantes, comparez avec une construction appropriée à âme en acier. Avant d’approuver l’une ou l’autre option, confirmez le matériau réel de l’âme, la compatibilité avec l’équipement, les limites de température et la capacité nominale du câble ou de l’élingue fini.
